6/12
Bosch Rexroth AG

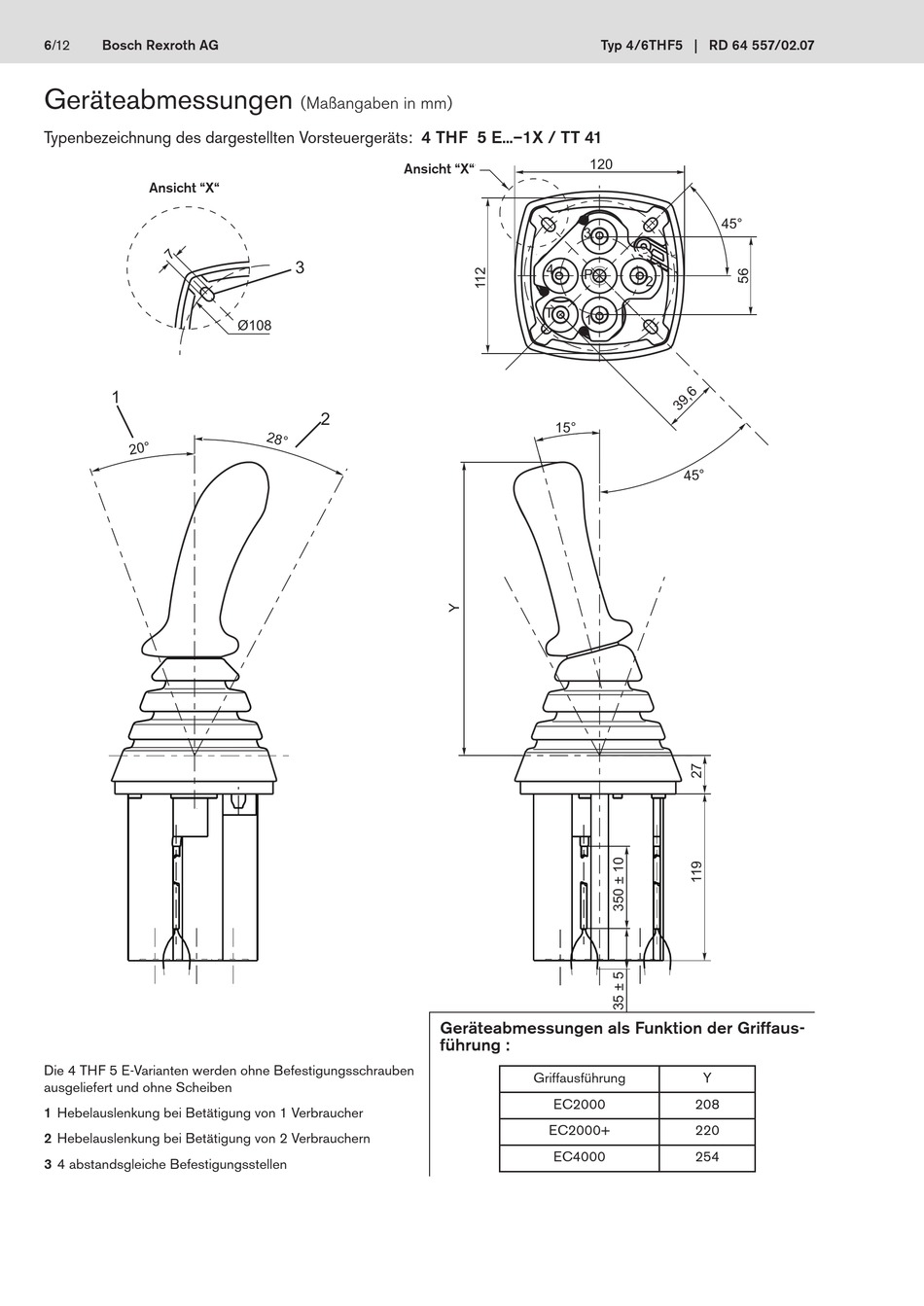

Geräteabmessungen
Typenbezeichnung des dargestellten Vorsteuergeräts: 4 THF 5 E...–1X / TT 41
Ansicht "X"
�������
�
Die 4 THF 5 E-Varianten werden ohne Befestigungsschrauben
ausgeliefert und ohne Scheiben
1 Hebelauslenkung bei Betätigung von 1 Verbraucher
2 Hebelauslenkung bei Betätigung von 2 Verbrauchern
3 4 abstandsgleiche Befestigungsstellen
(Maßangaben in mm)
Ansicht "X"
�
����
�
Typ 4/6THF5 | RD 64 557/02.07
���
�������
�
�
�
�
�
���
Geräteabmessungen als Funktion der Griffaus-
führung :
Griffausführung
EC2000
EC2000+
EC4000
���
�
Y
208
220
254
