LaserLiner MeterMaster Pro Laser Bedienungsanleitung

MeterMaster Pro Laser
Bedienungsanleitung
D
Operating instructions
GB
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
Laserliner
Mode d´emploi
® F
Innovation in Tools

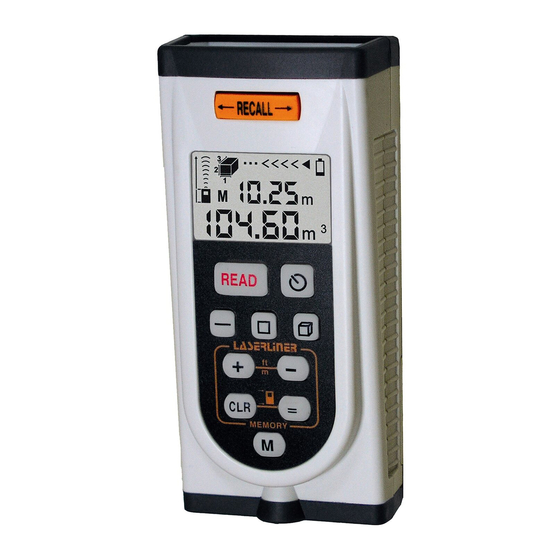

MeterMaster Pro Laser
b c d e f g
a
1
2
3
4
5
X
XI
XII

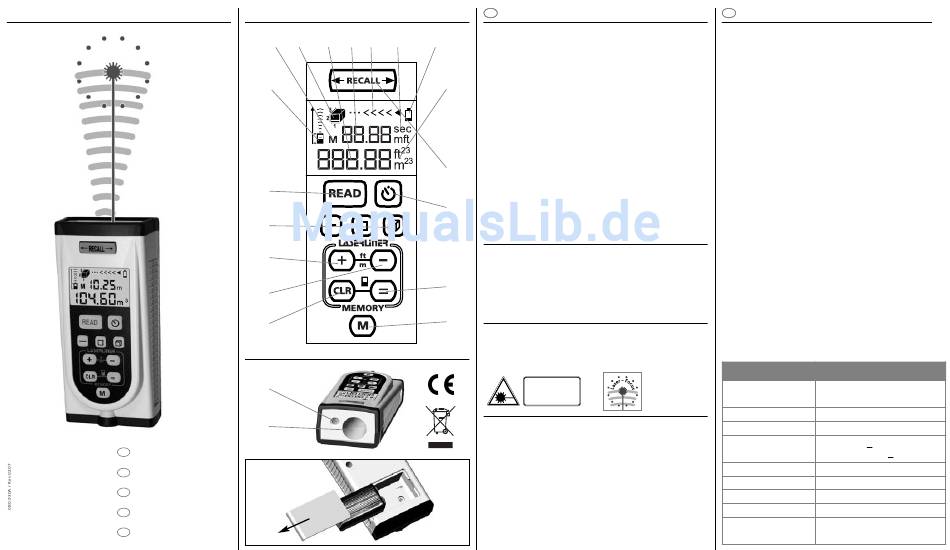

D Benennung / Garantieerklärung
Display Tastatur
h
a Messebene 1 Messen
vorne / hinten
2 Direktanwahl Länge,
b Anzeige Fläche, Volumen
Memoryfunktion
i
3 Addition von
c Anzeige Längen, Flächen,
Länge / Fläche / Volumen Volumen
d Messwerte / Resultate 4 Subtraktion von
Längen, Flächen,
e Zwischenwerte
Volumen
f Anzahl Messwerte
5 Memory EIN / AUS
RECALL-Speicher
9
6 Clear / Reset
g Zeitangabe für
Timerfunktion 7 Resultate + / –
h Batteriesymbol 8 Timer-Funktion
8
i Einheit m / ft 9 RECALL: Abruf der
letzten Messwerte
Gehäuse
X Austritt Laserstrahl
XI Austritt Ultraschall
7
XII Einlegen der Batterie – Batteriewechsel, wenn das
Batteriesymbol im Display erscheint, siehe "h".
6
Allgemeine Sicherheitshinweise
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf
nicht in die Hände von Kindern gelangen! Gerät nicht
unnötig auf Personen richten.
LASERSTRAHLUNG
NICHT IN DEN
STRAHL BLICKEN!
LASER KLASSE 2 M
EN60825-1:2003-10
Garantieerklärung
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Von der
Garantie sind ausgenommen: Schäden, die auf unsach-
gemäßen Gebrauch oder falscher Lagerung, zurück-
zuführen sind, normaler Verschleiß und Mängel, die den
Wert oder die Gebrauchstauglichkeit nur unerheblich
beeinflussen. Bei Eingriffen nicht von uns autorisierter
Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte
das vollständige Gerät mit allen Informationen, sowie
Rechnung einem unserer Händler oder senden Sie es an
Umarex-Laserliner.
D Nützliche Hinweise / Technische Daten
• Der Laserkreis zeigt die Messfläche an, von der das
Ultraschallsignal zurückgeworfen wird (siehe nächste
Seite Bild A, C). In diese Fläche dürfen keine
Gegenstände (Bild D) hineinragen.
• Das Gerät hat eine Energiesparfunktion und schaltet sich
automatisch ab (siehe hierzu Abschnitt 1).
• Der Ultraschall dringt nicht durch Glas (Fensterscheiben).
• Das Gerät kompensiert bei der Messung unterschiedliche
Raumtemperaturen. Berücksichtigen Sie daher eine kurze
Anpassungszeit bei Ortswechseln mit großen
Temperaturunterschieden.
• Teppiche, Polster oder Vorhänge reflektieren den
Ultraschall nicht optimal. Benutzen Sie in solchen Fällen
glatte Hilfsmittel wie Regalböden, Spiegel o.ä.
• Schallreflexionen können das Messergebnis verfälschen.
Führen Sie daher zur Sicherheit mehrere
Vergleichsmessungen aus unterschiedlichen Positionen
durch, insbesonders beim Messen durch Tür- bzw.
Wandöffnungen (siehe Bild E).
• Luftdruckschwankungen und Einflüsse durch
Luftfeuchtigkeit können zu Messabweichungen führen,
Windgeräusche und andere Schallquellen das Ergebnis
verfälschen.
• WICHTIG: Für Messungen auf großen Entfernungen, zwi-
schen 12m bis 18 m, sollte die relative Luftfeuchtigkeit
>50% und die Zielgröße mindestens 3 m x 3 m betragen
(siehe Bild F).
• Reinigung mit einem weichen Tuch. Es darf kein Wasser
in das Gehäuse eindringen.
Technische Daten
min. 0,6 m / 2 ft
Messbereich
max. 18 m / 50 ft
Genauigkeit < 0,5 %
Laserwellenlänge 635 - 650 nm
Klasse 2 M, < 5 mW
Laser
(jeder Laserpunkt < 1 mW)
Arbeitstemperatur 0°C bis 40°C / 32°F bis 104°F
Stromversorgung Typ 9V E Block
Abmessungen 13 x 6 x 4 cm
Artikelnummer 080.930A
Technische Änder-
06/2005
ungen vorbehalten
