Bedienungsanleitung
Meter-Master
Y
X
Z
Y
X
LASERLINER
®
Innovation im Werkzeug
So messen Sie mit Ihrem
Meter-Master
Der Meter-Master mißt durch das
Aussenden und Reflektieren von
Ultraschallwellen die Entfernung
zwischen zwei Punkten bzw. Flächen.
Beim Meßergebnis können Sie
zwischen cm, feet und feet/inch wäh-
len. Das geschieht durch die Taste
MODE. Zusätzlich kann der Meter-
Master aus zwei Werten das
Flächenmaß (X-Y) und aus drei
Werten das Raumvolumen (X-Y-Z)
berechnen. Setzen Sie das
Gehäuseende des Meter-Masters
nach Möglichkeit fest an einem der
beiden Endpunkte der Meßstrecke
auf (z.B. Wand oder Boden). Die
Gehäuselänge wird
automatisch hinzuaddiert.
So berechnen Sie Längen:
Mit einer der beiden seitlichen ON-
Tasten starten Sie die Messung. Vier
Piepsignale melden die erfolgreiche
Messung. Das Display zeigt für 10
Sekunden den Meßwert an. Er wird
gespeichert und durch RECALL wie-
der aufgerufen. Mit CLR SUM löschen
Sie den Speicher bei Bedarf. Das
Gerät schaltet sich stets von selbst
aus.

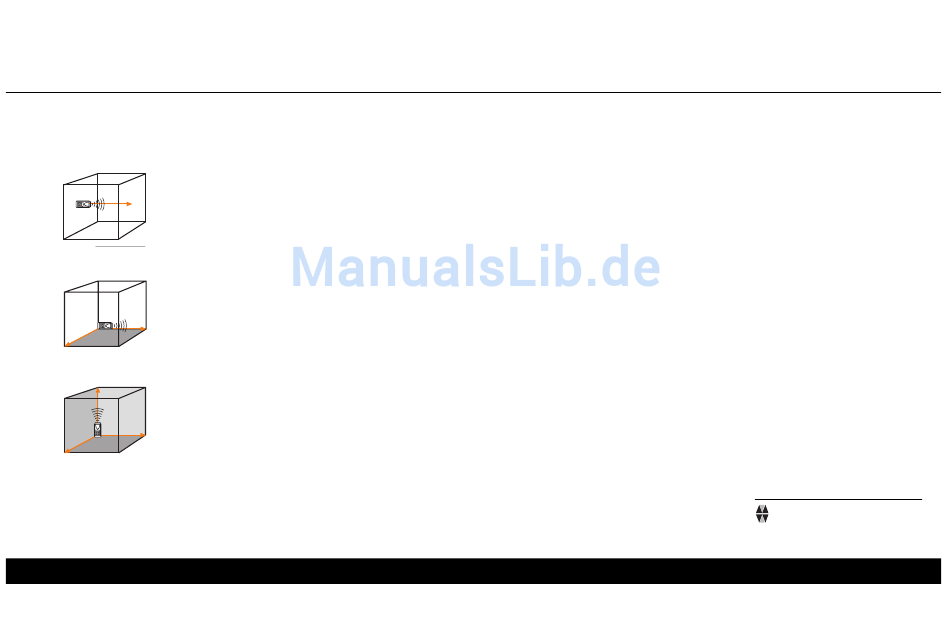

So berechnen Sie die Flächen von
Böden, Wänden, Decken etc.:
• die Länge messen und mit X
speichern • die Breite messen und mit
Y speichern • der Druck auf X-Y zeigt
das Flächenmaß an – im Display
erscheint die Information SQUARE
So berechnen Sie das Volumen
eines Raumes:
• die Länge messen und mit X
speichern • die Breite messen und mit
Y speichern • die Höhe messen und
mit Z messen • der Druck auf X-Y-Z
zeigt das Raummaß an – im Display
erscheint die Information CUBE.
So berechnen Sie durch das
Addieren von Teilmessungen
Längen über 15 m:
• mit CRL SUM den Speicher löschen
• den ersten Teil der Länge messen •
mit SUM speichern • den zweiten Teil
der Länge messen • mit Sum
speichern • das Display zeigt jetzt die
Summe aus erster und zweiter
Messung • dieses Verfahren
funktioniert bis zu einer Gesamtlänge
von 9.999,99 m.
Nützliche Hinweise
• Meldet das Display LO BAT, benö-
tigt Ihr Meter-Master zwei neue
Batterien (Typ 3V CR 2032).
• Das Meßfeld muß frei sein: In
einem Gerätewinkel von ± 7° dürfen
keine Gegenstände (z.B. Ihr Arm oder
eine Leiter) in das Meßfeld hineinra-
gen. • Der Ultraschall dringt nicht
durch Glas (Fensterscheiben). • Beim
Messen durch Tür- und
Wandöffnungen sicherheitshalber
zwei bis drei Vergleichsmessungen
aus unterschiedlichen Positionen
durchführen. • Die zu messende
Entfernung muß mindestens 61 cm
betragen, darunter werden falsche
Ergebnisse angezeigt. • Meldet das
Display ERROR, wird kein eindeutiges
Entfernungssignal empfangen. Ist das
Ziel mehr als 15 m entfernt, sollten
Sie Teilmessungen durchführen. •
Teppiche, Polster oder Vorhänge
reflektieren den Ultraschall nicht
optimal. Benutzen Sie in solchen
Fällen glatte Hilfsmittel wie
Regalböden, Spiegel, Farbeimer o.ä. •
Der Ultraschall-Sensor wurde im
Meßlabor kalibriert und danach ver-
siegelt. Das Gerät kompensiert bei
der Messung unterschiedliche
Raumtemperaturen. Bei Ortswechseln
mit großen
Telefon: 02932 - 638 300
Temperaturunterschieden braucht es
vor dem Einsatz eine kurze
Anpassungszeit.
Luftdruckschwankungen und
Einflüsse durch Luftfeuchtigkeit kön-
nen zu Meßabweichungen führen,
Windgeräusche und andere
Schallquellen das Ergebnis fälschen.
• Reinigung mit einem weichen
Softtuch. Es darf kein Wasser in das
Gehäuse dringen.
Technische Daten:
Meßbereich:
min.
max.
61 cm
15 m
2 ft.
50 ft
Anzeige:
Mode 1 = cm
Mode 2 = feet
Mode 1 = feet/inch
Genauigkeit der Messung
<0,5%
Einsetzbar im Temperaturbereich von:
10°–40°C 50°–100°F
Mayer & Wonisch GmbH & Co. KG
Donnerfeld 2
D-59757 Arnsberg
Fax: 02932 - 638 333
Liefer- und Versandanschrift:
Möhnestraße 149
D-59755 Arnsberg
DEUTSCH
