Handbuch XUF2
Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Spannungen über die Klemmen
L1 - L3 und N zugeführt.
Hilfsspannungsversorgung
Das XUF2 kann durch die Messgröße selbst oder durch eine gesicherte Hilfsspannung versorgt
werden. Dafür ist eine Gleich- oder Wechselspannung zu verwenden.
Das XUF2 besitzt dafür ein integriertes Weitbereichsnetzteil. An die Anschlussklemmen A1(L-) und
A2(L+) können Hilfsspannungen im Bereich von 19 - 55 V DC angeschlossen werden. Die
Klemmen A1/A3 sind bei Spannungen von 50 - 750 V DC bzw. 36 - 520 V AC zu verwenden.
Kontaktstellungen

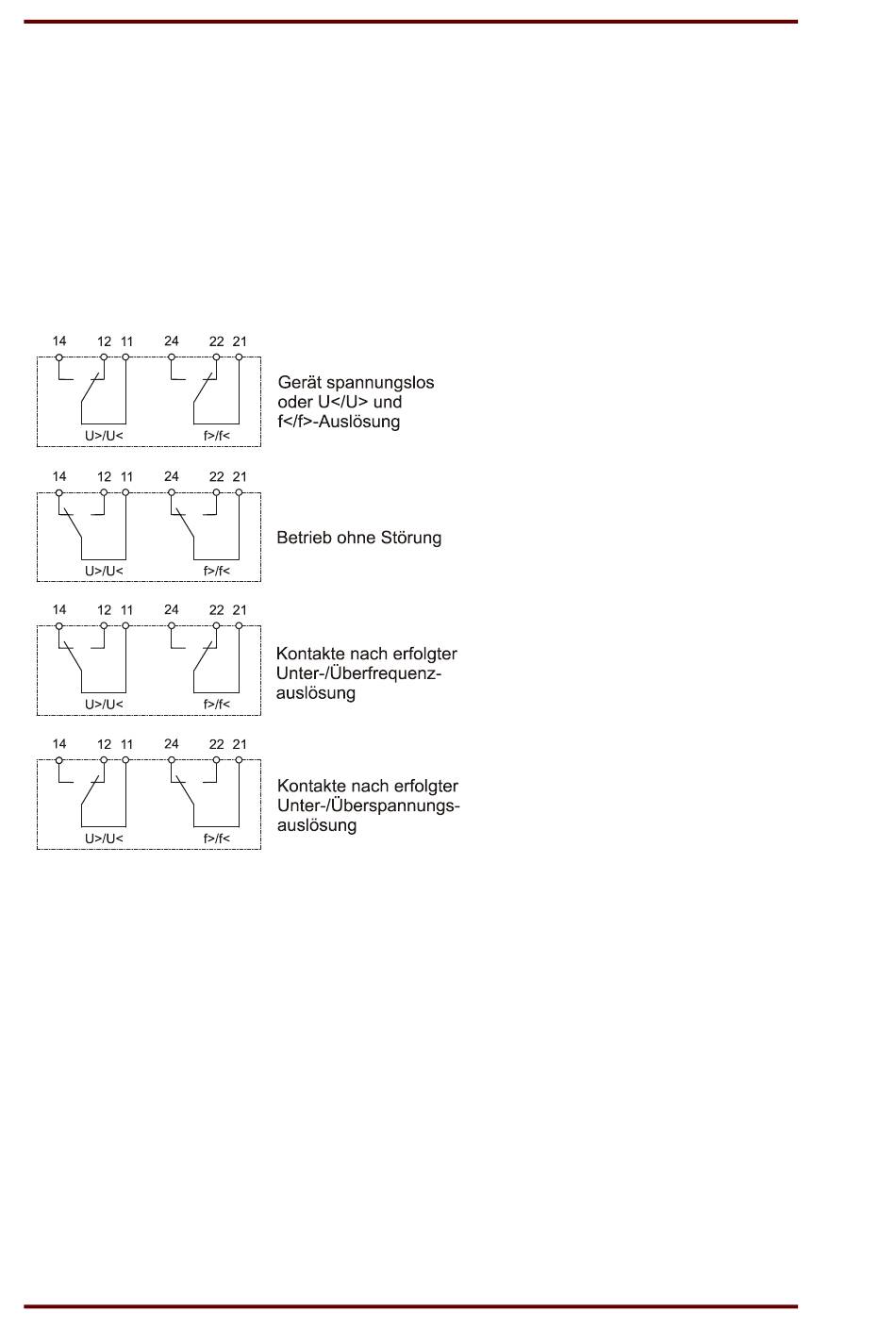

Abbildung 2.4: Kontaktstellungen
6
DOK-TD-XUF2, Rev. C
