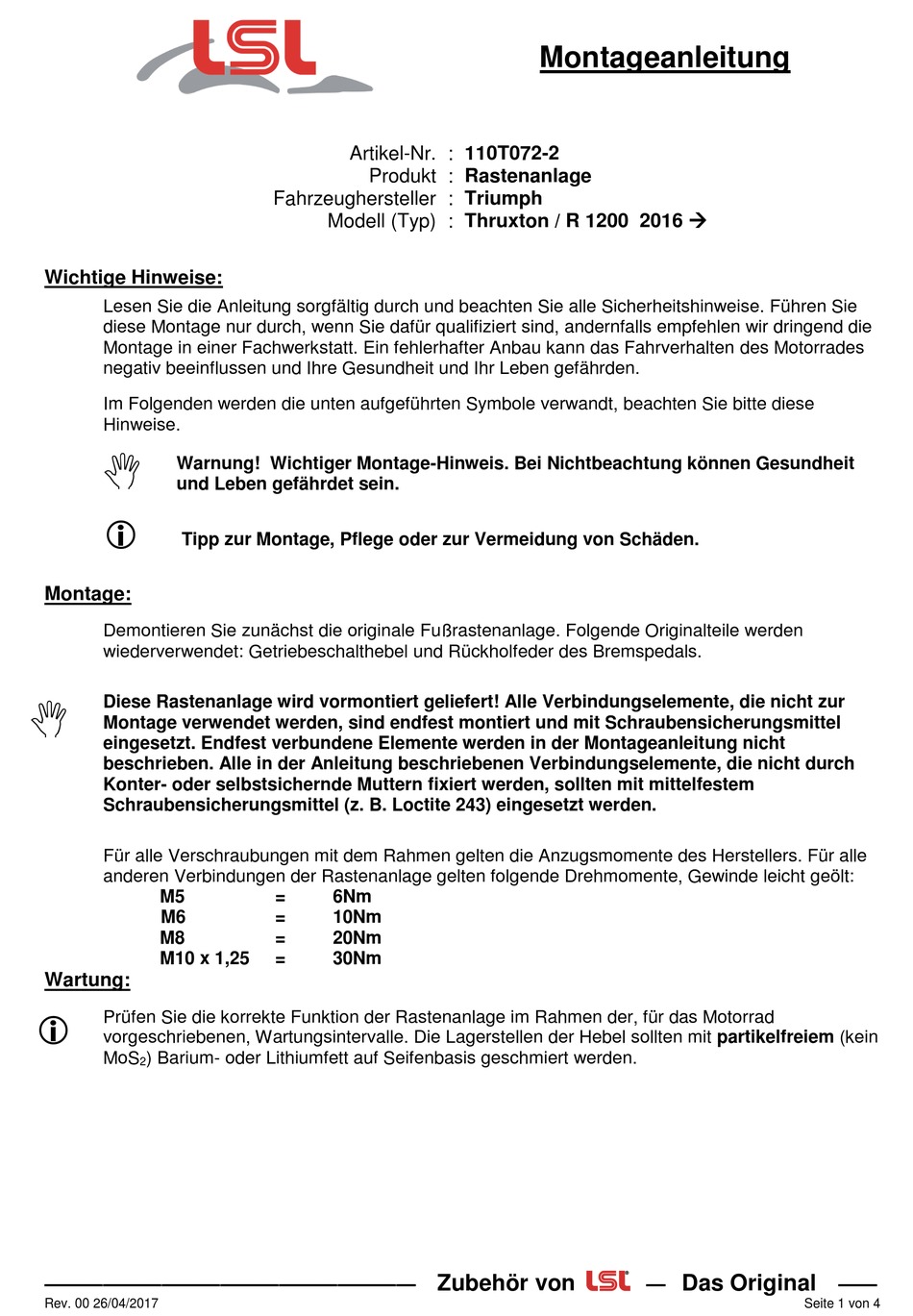

LSL 110T072-2 Montageanleitung

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.

Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit
und Leben gefährdet sein.

Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Demontieren Sie zunächst die originale Fußrastenanlage. Folgende Originalteile werden
wiederverwendet: Getriebeschalthebel und Rückholfeder des Bremspedals.
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die nicht zur

Montage verwendet werden, sind endfest montiert und mit Schraubensicherungsmittel
eingesetzt. Endfest verbundene Elemente werden in der Montageanleitung nicht
beschrieben. Alle in der Anleitung beschriebenen Verbindungselemente, die nicht durch
Konter- oder selbstsichernde Muttern fixiert werden, sollten mit mittelfestem
Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers. Für alle
anderen Verbindungen der Rastenanlage gelten folgende Drehmomente, Gewinde leicht geölt:
M5
M6
M8
M10 x 1,25
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad

vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein
MoS ) Barium- oder Lithiumfett auf Seifenbasis geschmiert werden.
2
———————————————————
Rev. 00 26/04/2017
Artikel-Nr. : 110T072-2
Produkt : Rastenanlage
Fahrzeughersteller : Triumph
Modell (Typ) : Thruxton / R 1200 2016 
= 6Nm
= 10Nm
= 20Nm
= 30Nm
Zubehör von
Montageanleitung
—
Das Original
——
Seite 1 von 4
