Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Diese Rastenanlage ist nur in Kombination mit Endschalldämpfern, deren Durchmesser weniger
als 65mm beträgt, oder einer Remus Powercone 2in1 Auspuffanlage zu montieren. Eine Montage
von Sozius-Fußrasten ist nicht möglich
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit
und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Demontieren Sie zunächst die originale Fußrastenanlage und die Soziusrasten mit deren Trägern.
Folgende Originalteile werden wiederverwendet: Bremspumpe mit Umlenkhebel.
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die nicht zur
Montage oder zum Einstellen der Rastenanlage verwendet werden, sind endfest montiert
und mit Schraubensicherungsmittel eingesetzt. Endfest verbundene Elemente werden in
der Montageanleitung nicht beschrieben. Alle in der Anleitung beschriebenen
Verbindungselemente, die nicht durch Konter- oder selbstsichernde Muttern fixiert werden,
sollten mit mittelfestem Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Für alle Verschraubungen mit dem Fahrzeug gelten die Anzugsmomente des Herstellers. Für alle
anderen Verbindungen der Rastenanlage gelten folgende Drehmomente:
M5
M6
M8
M10 x 1,25
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad
vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein
MoS
) Barium- oder Lithiumfett auf Seifenbasis geschmiert werden.
2
———————————————————
Rev. 00 16/08/2011
Artikel-Nr. : 110HD19 & 110HD19SW
Produkt : Rastenanlage
Marke : Harley Davidson
Modell : Sportster
=
6Nm
=
10Nm
=
20Nm
=
30Nm
Zubehör von

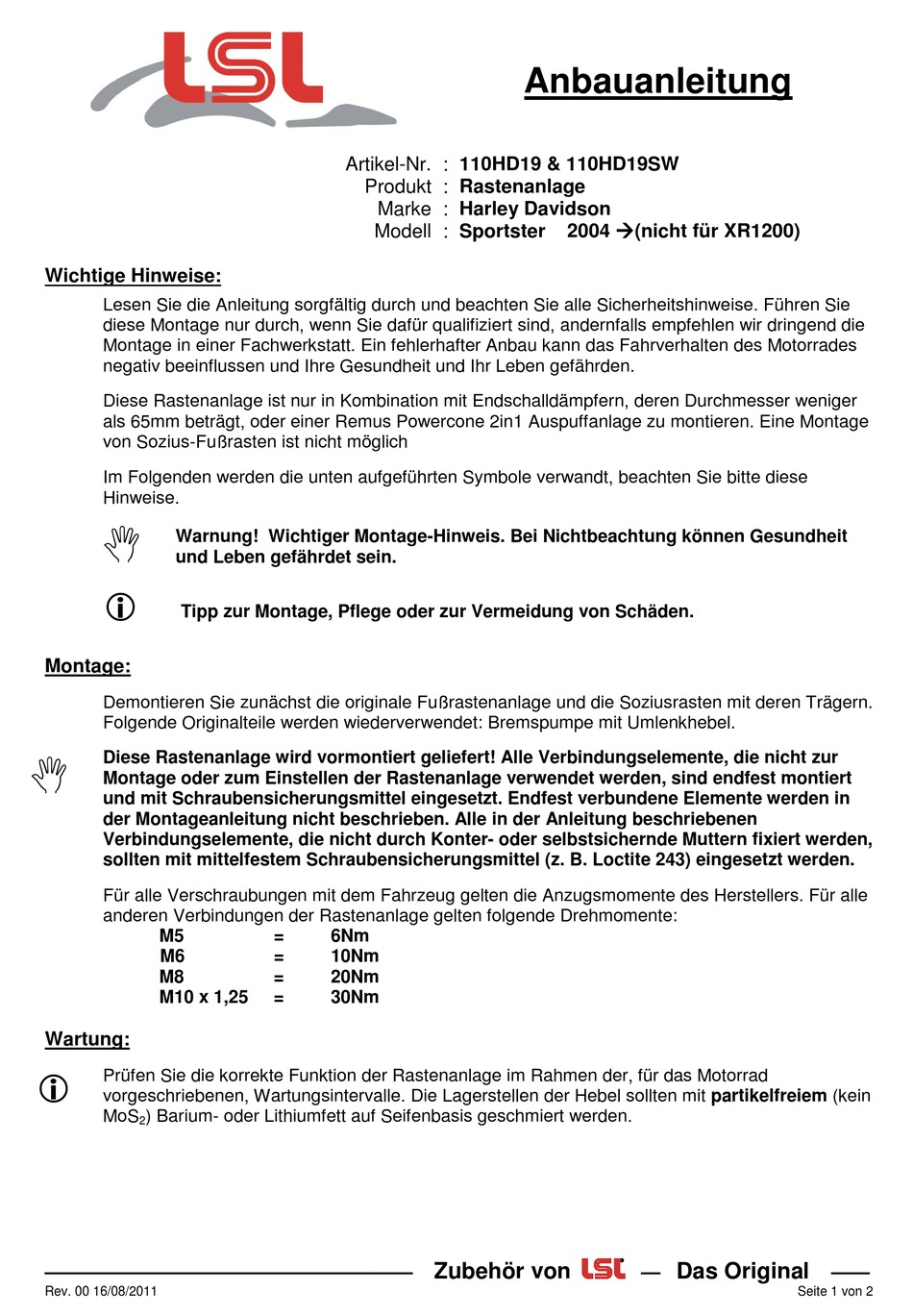

Anbauanleitung
2004 (nicht für XR1200)
Das Original
—
——
Seite 1 von 2
