Schritt 4:

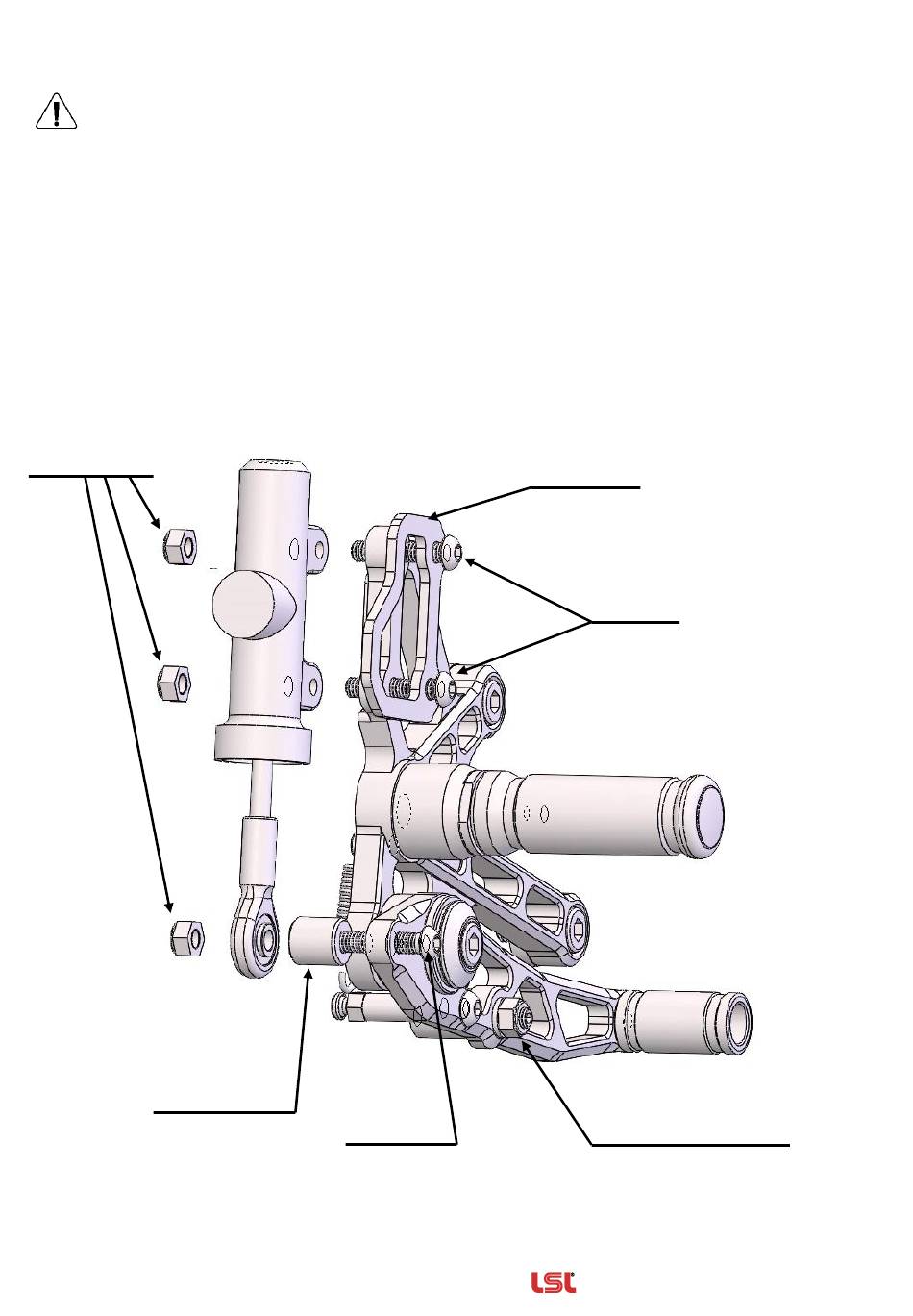

Bremspumpe und Fersenschutz mit zwei Schrauben M6x25mm und 2x Mutter M6
selbstsichernd montieren.
Anschluss der Bremsleitung ca.45° nach hinten verdrehen, ggf. Bremsanlage gemäß
Herstellervorgaben entlüften.
Schritt 5:
Verbindung zwischen Bremshebel und Bremspumpe unter Verwendung von M6x40mm ULS
und Buchse Ø 14x6,2 x 15mm herstellen.
Schritt 6:
Bremshebel an der Bremspumpe so einstellen, dass ein Spiel entsteht und die Bremse nicht
dauerhaft betätigt wird. Exzenter am Bremshebel so einstellen, dass der Bremslichtschalter
korrekt arbeitet.
Mutter M6
selbstsichernd
Buchse
Ø14x6x15mm
——————————————
Rev. 00 20/11/2017
M6x40mm
Zubehör von
Fersenschutz
M6x25mm
Exzenter für
Bremslicht einstellen
—
Das Original
——
Seite 4 von 12
