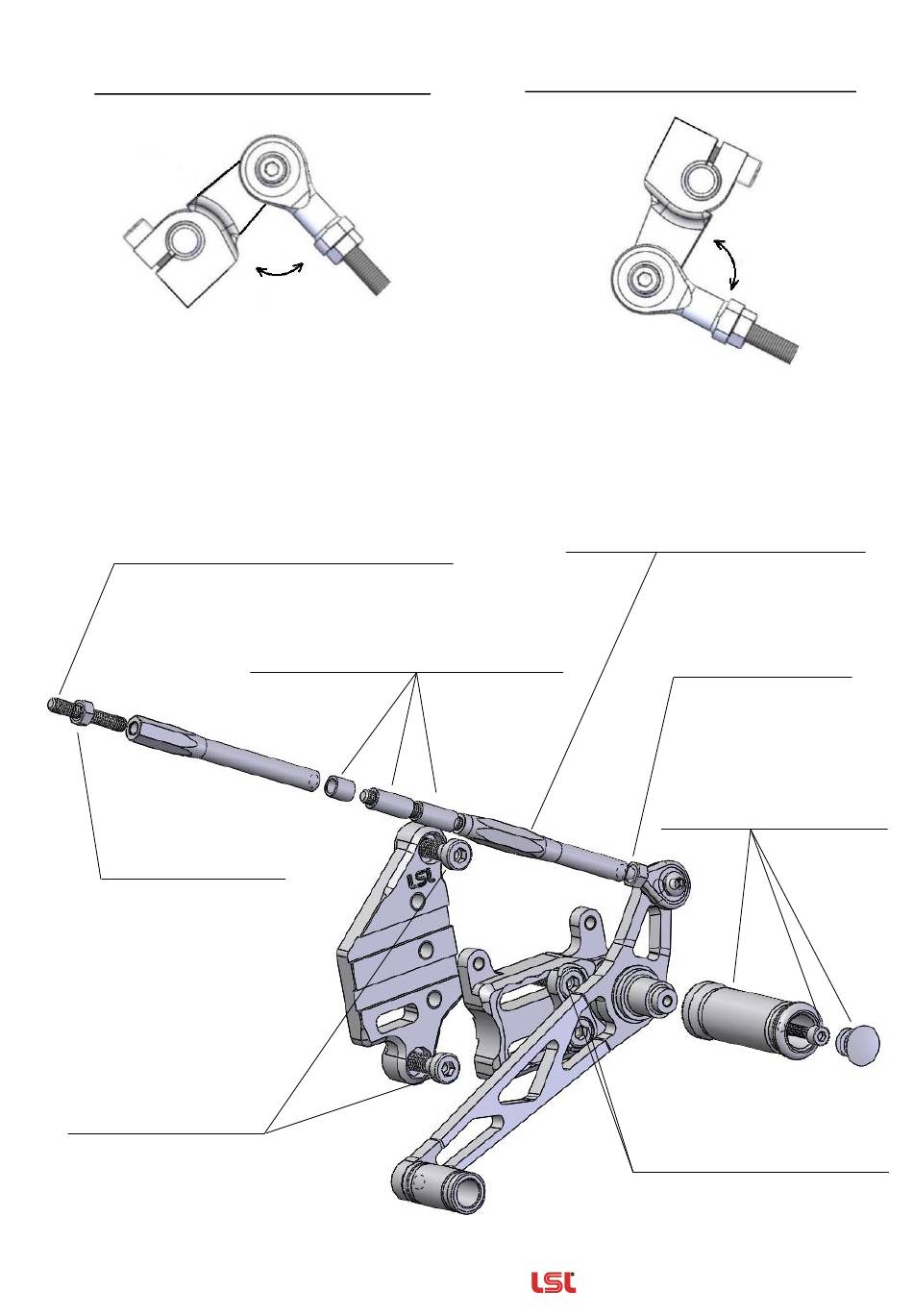

Montage links:
normale Schaltlage mit LSL-Rastenanlage
Montieren Sie den Getriebeschalthebel um ca.180° gedreht wenn Sie die originale Schaltfolge
beibehalten wollen. Versetzen Sie den Getriebeschalthebel um zwei Zähne entgegen des
Uhrzeigersinns wenn, Sie eine reverse Schaltfolge wünschen. Beachten Sie dabei einen Winkel
von ca. 90° zwischen Getriebeschalthebel und Schaltstange.
In originales Uniball-Gelenk des
Getriebeschalthebels mit
Schraubensicherungsmittel einschrauben.
Nach einstellen der
Schalthebelposition,
Kontermutter festziehen
Trägerplatte mit M8x20
am Rahmen montieren
——————————————
Rev. 02 06/11/2017
ca. 90°
Länge der Schaltstange durch zufügen /
weglassen der Buchsen einstellen.
.
.
Zubehör von
reverse Schaltlage mit LSL-Rastenanlage
Einstellung des Schalthebels durch
verdrehen der gesamten Schaltstange.
Nach einstellen der
Schalthebelposition,
Kontermutter festziehen.
Rastenkörper mit M5x25
befestigen und mit der
Kunststoffkappe verschließen.
Rastenanlage auf die gewünschte
Position einstellen und die beiden
Schrauben M8x25 festziehen.
—
Das Original
ca. 90°
——
