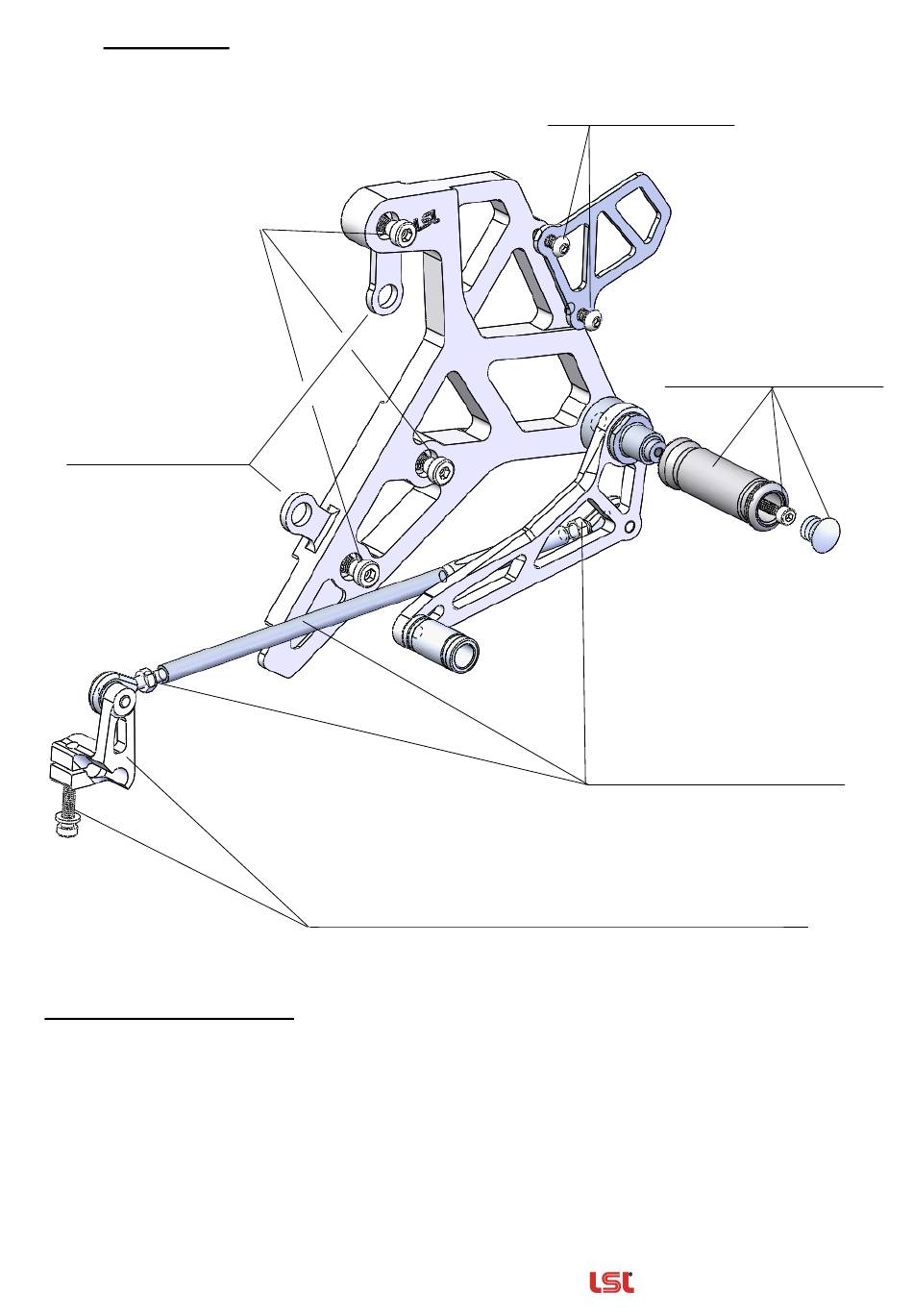

Montage links:
Trägerplatte mit M8x30
am Rahmen montieren.
Gummi der orig.
Rastenanlage einsetzen
Hinweis (reverse Schaltlage):
Für eine reverse Schaltlage den LSL Getriebeschalthebel ohne Schraube in ca.6° pos. so auf die
Schalthebelwelle schieben, dass die Nut in der Schalthebelwelle die Montage der Schraube M6x22 mit
Scheibe zulässt. Getriebeschalthebel mit Schraube M6x22 innerhalb der Nut in möglichst äußerster
Position montieren.
———————————————————
Rev. 00 15/02/2016
LSL Getriebeschalthebel ohne Schraube in ca.12° pos. so
auf die Schalthebelwelle schieben, dass die Nut in der
Schalthebelwelle die Montage der Schraube M6x22 mit
Scheibe zulässt. Getriebeschalthebel mit Schraube M6x22
innerhalb der Nut in möglichst äußerster Position montieren.
Zubehör von
Fersenschutz mit M6x12
Linsenkopf befestigen.
Rastenkörper mit M5x25
befestigen und mit der
Kunststoffkappe verschließen.
Schaltstange auf beide Gewinde
der Uniballgelenke gleichmäßig
aufschrauben.
Position des Schalthebel
einstellen und die Muttern gegen
die Schaltstange kontern.
—
