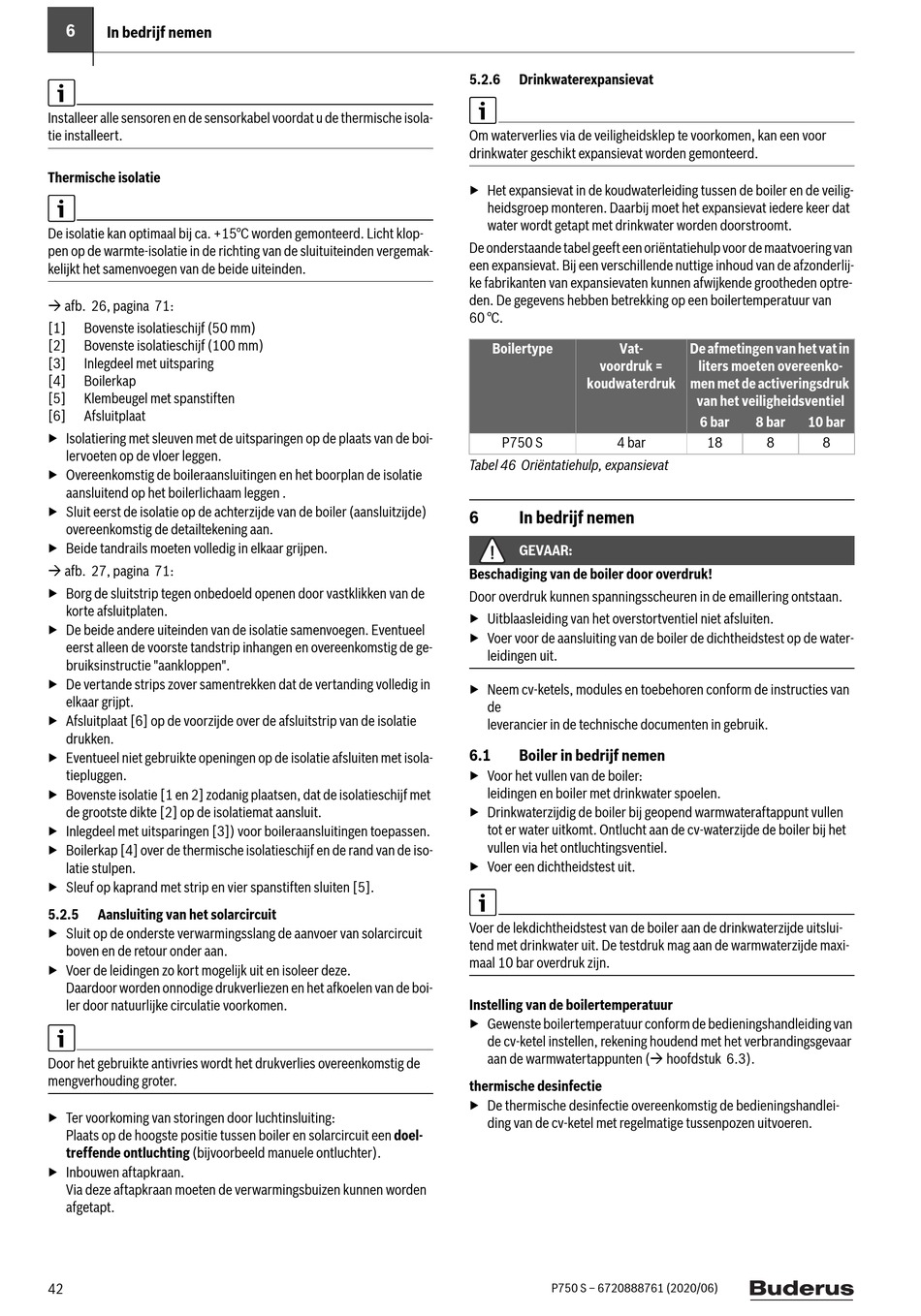

6

In bedrijf nemen

Installeer alle sensoren en de sensorkabel voordat u de thermische isola-
tie installeert.
Thermische isolatie
De isolatie kan optimaal bij ca. +15°C worden gemonteerd. Licht klop-
pen op de warmte-isolatie in de richting van de sluituiteinden vergemak-
kelijkt het samenvoegen van de beide uiteinden.
 afb. 26, pagina 71:
[1] Bovenste isolatieschijf (50 mm)
[2] Bovenste isolatieschijf (100 mm)
[3] Inlegdeel met uitsparing
[4] Boilerkap
[5] Klembeugel met spanstiften
[6] Afsluitplaat
▶ Isolatiering met sleuven met de uitsparingen op de plaats van de boi-
lervoeten op de vloer leggen.
▶ Overeenkomstig de boileraansluitingen en het boorplan de isolatie
aansluitend op het boilerlichaam leggen .
▶ Sluit eerst de isolatie op de achterzijde van de boiler (aansluitzijde)
overeenkomstig de detailtekening aan.
▶ Beide tandrails moeten volledig in elkaar grijpen.
 afb. 27, pagina 71:
▶ Borg de sluitstrip tegen onbedoeld openen door vastklikken van de
korte afsluitplaten.
▶ De beide andere uiteinden van de isolatie samenvoegen. Eventueel
eerst alleen de voorste tandstrip inhangen en overeenkomstig de ge-
bruiksinstructie "aankloppen".
▶ De vertande strips zover samentrekken dat de vertanding volledig in
elkaar grijpt.
▶ Afsluitplaat [6] op de voorzijde over de afsluitstrip van de isolatie
drukken.
▶ Eventueel niet gebruikte openingen op de isolatie afsluiten met isola-
tiepluggen.
▶ Bovenste isolatie [1 en 2] zodanig plaatsen, dat de isolatieschijf met
de grootste dikte [2] op de isolatiemat aansluit.
▶ Inlegdeel met uitsparingen [3]) voor boileraansluitingen toepassen.
▶ Boilerkap [4] over de thermische isolatieschijf en de rand van de iso-
latie stulpen.
▶ Sleuf op kaprand met strip en vier spanstiften sluiten [5].
5.2.5

Aansluiting van het solarcircuit

▶ Sluit op de onderste verwarmingsslang de aanvoer van solarcircuit
boven en de retour onder aan.
▶ Voer de leidingen zo kort mogelijk uit en isoleer deze.
Daardoor worden onnodige drukverliezen en het afkoelen van de boi-
ler door natuurlijke circulatie voorkomen.
Door het gebruikte antivries wordt het drukverlies overeenkomstig de
mengverhouding groter.
▶ Ter voorkoming van storingen door luchtinsluiting:
Plaats op de hoogste positie tussen boiler en solarcircuit een doel-
treffende ontluchting (bijvoorbeeld manuele ontluchter).
▶ Inbouwen aftapkraan.
Via deze aftapkraan moeten de verwarmingsbuizen kunnen worden
afgetapt.
42
5.2.6

Drinkwaterexpansievat

Om waterverlies via de veiligheidsklep te voorkomen, kan een voor
drinkwater geschikt expansievat worden gemonteerd.
▶ Het expansievat in de koudwaterleiding tussen de boiler en de veilig-
heidsgroep monteren. Daarbij moet het expansievat iedere keer dat
water wordt getapt met drinkwater worden doorstroomt.
De onderstaande tabel geeft een oriëntatiehulp voor de maatvoering van
een expansievat. Bij een verschillende nuttige inhoud van de afzonderlij-
ke fabrikanten van expansievaten kunnen afwijkende grootheden optre-
den. De gegevens hebben betrekking op een boilertemperatuur van
60 °C.
Boilertype Vat-
voordruk =
koudwaterdruk
P750 S 4 bar
Tabel 46 Oriëntatiehulp, expansievat
6 In bedrijf nemen
GEVAAR:
Beschadiging van de boiler door overdruk!
Door overdruk kunnen spanningsscheuren in de emaillering ontstaan.
▶ Uitblaasleiding van het overstortventiel niet afsluiten.
▶ Voer voor de aansluiting van de boiler de dichtheidstest op de water-
leidingen uit.
▶ Neem cv-ketels, modules en toebehoren conform de instructies van
de
leverancier in de technische documenten in gebruik.
6.1

Boiler in bedrijf nemen

▶ Voor het vullen van de boiler:
leidingen en boiler met drinkwater spoelen.
▶ Drinkwaterzijdig de boiler bij geopend warmwateraftappunt vullen
tot er water uitkomt. Ontlucht aan de cv-waterzijde de boiler bij het
vullen via het ontluchtingsventiel.
▶ Voer een dichtheidstest uit.
Voer de lekdichtheidstest van de boiler aan de drinkwaterzijde uitslui-
tend met drinkwater uit. De testdruk mag aan de warmwaterzijde maxi-
maal 10 bar overdruk zijn.
Instelling van de boilertemperatuur
▶ Gewenste boilertemperatuur conform de bedieningshandleiding van
de cv-ketel instellen, rekening houdend met het verbrandingsgevaar
aan de warmwatertappunten ( hoofdstuk 6.3).
thermische desinfectie
▶ De thermische desinfectie overeenkomstig de bedieningshandlei-
ding van de cv-ketel met regelmatige tussenpozen uitvoeren.
P750 S – 6720888761 (2020/06)
De afmetingen van het vat in
liters moeten overeenko-
men met de activeringsdruk
van het veiligheidsventiel
6 bar 8 bar 10 bar
18 8 8
