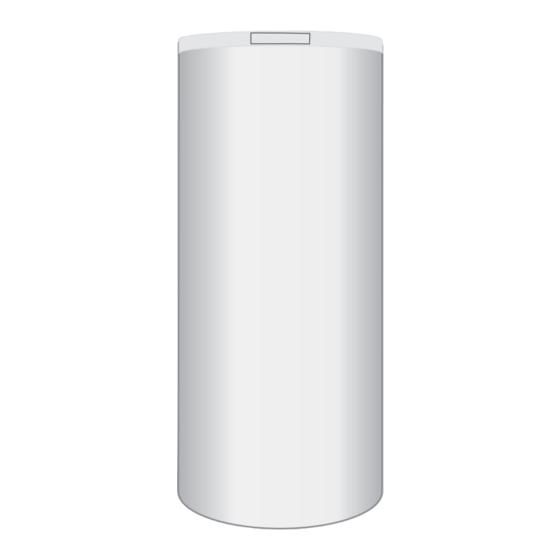

- Seite 1 Montage- und Pufferspeicher Wartungsanleitung Logalux P500 W Für das Fachhandwerk Logalux P750 W Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung 3 Sicherheitshinweise Symbolerklärung Angaben zum Produkt Verwendung Bestimmungsgemäßer Gebrauch Lieferumfang Bau- und Anschlussmaße Technische Daten Installation Vorschriften Entsorgung Transport Transportmittel Aufstellort Montage Montage Temperaturfühler M1-M2 Aufstellung und Zusammenbau Heizwasserseitiger Anschluss und abschließende Montage des Pufferspeichers Inbetriebnahme Information des Betreibers durch den Anlagenersteller... -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Aufstellung, Umbau V Brandgefahr! Löt- und Schweißarbeiten können zum Brand führen, da der Wärmeschutz brennbar ist. V Den Pufferspeicher nur durch einen zugelassenen Fachbetrieb aufstellen oder umbauen lassen. Funktion V Damit die einwandfreie Funktion gewährleistet ist, diese Montage- und Wartungsanleitung beachten. -
Seite 4: Angaben Zum Produkt
PVC-Folie kaschiert und Reißver- schluss – Rosetten – Obere und untere Weichschaumisolierung – Speicherhaube aus Kunststoff 6 720 614 919-01.1RS Bild 1 Logalux P500 W, P750 W Speicherhaube Obere Weichschaumisolierung Speicherbehälter Rosette (für Anschlussöffnung) Wärmedämmung Untere Weichschaumisolierung Logalux P500-750 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Bau- Und Anschlussmaße
Angaben zum Produkt Bau- und Anschlussmaße (EL) 6 720 614 919-02.1RS Bild 2 Bau- und Anschlussmaße Technische Daten Vorlauf (Wärmepumpe) Vorlauf (Heizsystem) Pufferspeicher Logalux P500 W P750 W Rücklauf (Wärmepumpe) Rücklauf (Heizsystem) Speicherinhalt: Muffe Rp ½“ für Tauchhülse (z. B. Temperaturregler) Speicherinhalt (Heizwasser) Messstelle für Temperaturfühler Vorlauf (T1) Durchmesser D... -
Seite 6: Installation
Installation Installation Vorschriften Für den Einbau und Betrieb die einschlägigen Vorschrif- ten, Richtlinien und Normen beachten: Deutschland Installation und Ausrüstung von Heizung und Trinkwassererwärmungsanlagen Produktnormen DIN 4708: Zentrale Wassererwärmungsanlagen DIN 4753: Wassererwärmer und Wassererwärmungsanla- gen für Trink- und Betriebswasser DIN 4753, Teil 1: Wassererwärmer und Wassererwär- mungsanlagen für Trink- und Betriebswasser;... -
Seite 7: Transport
Transport Transport Transportmittel V Den Pufferspeicher ggf. mit einem Kran heben und transportieren. Gefahr: Lebensgefahr durch herunterfallen- de Last! V Nur Kranzubehör verwenden, das sich in einwandfreiem Zustand befinden. V Die Haken nur in die vorgesehenen Kran- ösen einhängen. Vorsicht: Schäden durch Stoßeinwirkung! V Beim Transport zum Aufstellort auf die hervorstehenden Anschlüsse achten. -
Seite 8: Montage
Montage Montage Montage Temperaturfühler M V Temperaturfühler aus dem Lieferumfang der Wärme- pumpe (Zubehör) entnehmen. V Kontaktflächen mit Wärmeleitpaste bestreichen. V Temperaturfühler [1] in die Federhalterung [2] so einle- gen, dass die gesamte Kontaktfläche des Temperatur- fühlers außen am Speicherbehälter glatt anliegt. Darauf achten, dass die Fühlerfläche auf der gesamten Länge Kontakt zum Speicherbe- hälter hat. -
Seite 9: Aufstellung Und Zusammenbau
Montage Aufstellung und Zusammenbau Der Pufferspeicher wird in zwei Verpackungseinheiten geliefert. Die Wärmedämmung muss vor der Installation montiert werden. V Speicherbehälter [3] aufstellen. V Untere Weichschaumisolierung [5] mit Schlitzen für Stellfüße unter den Speicher schieben. Montage der Wärmedämmung V Fühlerleitungen sorgfältig am Speicherbehälter verle- gen. -
Seite 10: Heizwasserseitiger Anschluss Und Abschließende Montage Des Pufferspeichers
Montage Heizwasserseitiger Anschluss und abschließende Montage des Puffer- speichers Gefahr: Brandgefahr durch Löt- und Schweißarbeiten! V Bei Löt- und Schweißarbeiten geeignete Schutzmaßnahmen ergreifen (z. B. Wär- medämmung abdecken), da die Wärme- dämmung brennbar ist. V Wärmedämmung nach der Arbeit auf Un- versehrtheit prüfen. -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Information des Betreibers durch den Anlagenersteller Der Fachmann erklärt dem Kunden Wirkungsweise und Handhabung des Heizgeräts und des Pufferspeichers. V Betreiber auf die Funktion und Lebensdauer hinweisen. Bei Frostgefahr und Außerbetriebnahme Puf- ferspeicher komplett entleeren. V Alle beigefügten Dokumente dem Betreiber aushändi- gen. -
Seite 12: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Heizungsanlage bei Frostgefahr außer Betrieb nehmen V Heizungsanlage nach den Anleitungen des Heizgerä- tes und der weiteren Zubehöre außer Betrieb nehmen. Umweltschutz Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- schriften zum Umweltschutz werden strikt eingehalten. -
Seite 13: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Empfehlung für den Betreiber V Wartungs- und Inspektionsvertrag mit einem zugelas- senen Fachbetrieb abschließen. Wartung und Instandsetzung Bei den Pufferspeichern sind außer gelegentlichen Sicht- prüfungen keine besonderen Wartungs- und Reinigungs- arbeiten erforderlich. V Nur Originalersatzteile verwenden! Entleeren Warnung: Verbrühungsgefahr! Heißes Wasser kann zu schweren Verbrü-... - Seite 14 Notizen Logalux P500-750 W - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 15 Notizen Logalux P500-750 W - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 16 Service-Center Deutschland*: Berlin (0180) 3 22 34 00 Dortmund (0180) 3 67 14 04 Österreich Esslingen (0180) 3 67 14 02 Buderus Austria Heiztechnik GmbH Gießen (0180) 3 22 34 34 Karl-Schönherr-Str. 2 Hamburg (0180) 3 67 14 00 A-4600 Wels...
