Stromerzeuger mit Dieselmotor

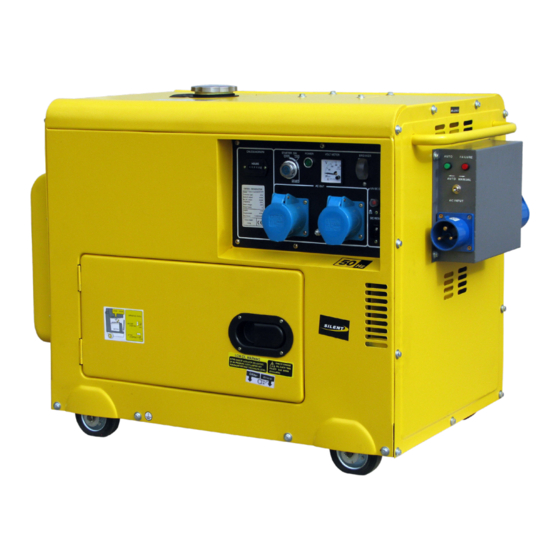

GD4SS-1A-6000-EBWZ-ATS
Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator
Benutzer- und Wartungshandbuch
GEN058
und Startautomatik bei Netzausfall
DE U0809 Stand Sept.2008
Modell:
GD4SS-1A-6000-EBWZ-ATS
Leistung:
Nennspannung:
Motor:
Treibstoff:
max. 6,0kVA / 5,0kW
kont. 5,5kVA / 4,5kW
230V
418ccm / 4-Takt OHV
7,2kW bei 3.000 U/Min
Diesel
