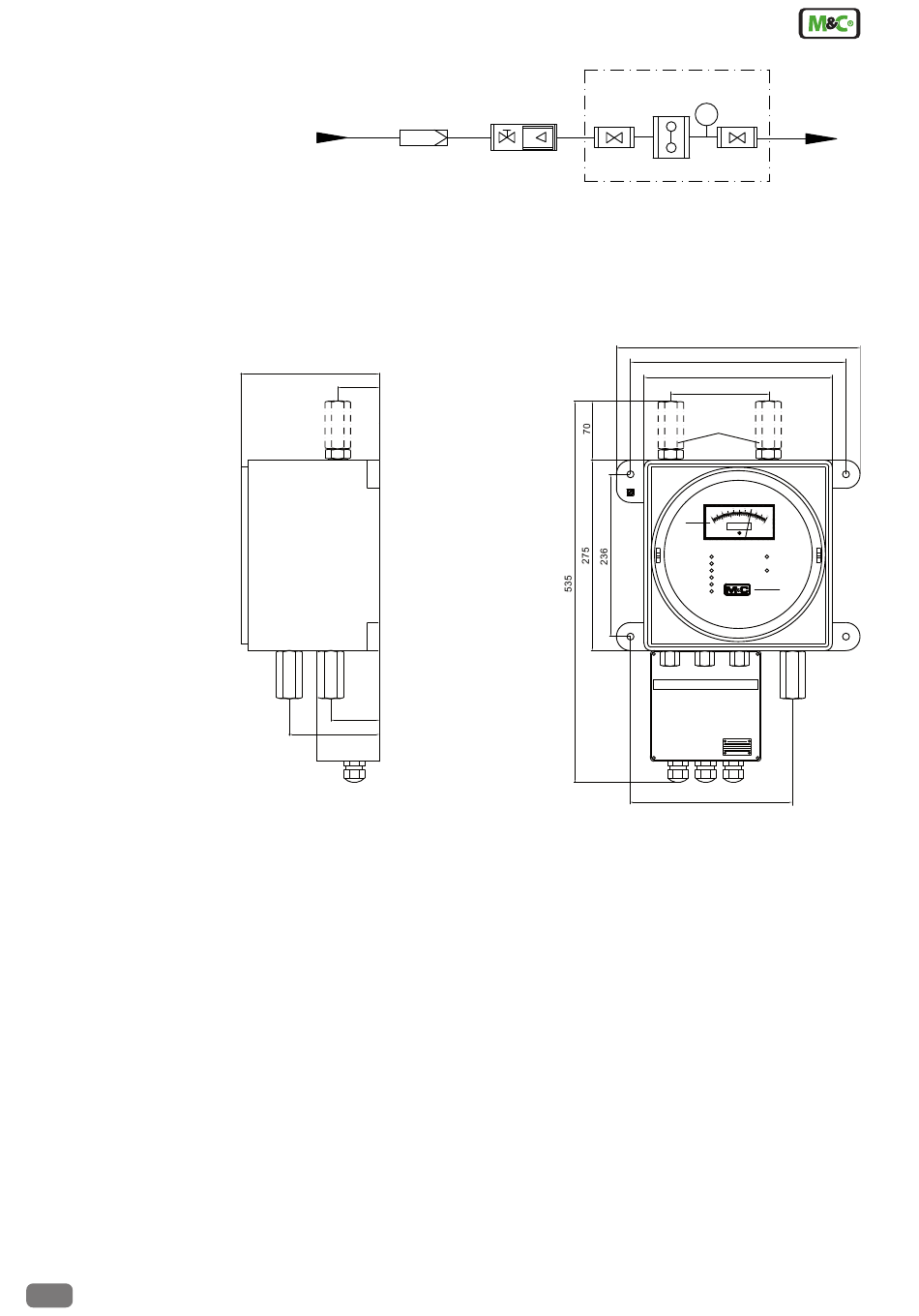

Gasflussschema PMA 50 EX
1. Externer Feinfilter
2. Externer Durchflussmesser
mit Nadelventil
3. Atmungs- und Entwässerungseinrichtung
4. Sauerstoff-Messzelle PMA
5. Durchflussalarmsensor
(und bei Option 05A9000 oder 05A9005: mit
Drucksensor)
Abmessungen
1. Messgas Ein/Aus mit
zertifizierten Atmungs- und
Entwässerungseinrichtungen
2. Kabelverschraubungen
2 x M20; 1 x M25
3. Nullpunkt-Einstellung
4. Messbereichsumschaltung
5. Empfindlichkeits-Einstellung
6. Option: Gehäusespülung
mit zertifizierten Atmungs- und
Entwässerungseinrichtungen
Abmessungen in mm
M&C TechGroup Germany GmbH • Rehhecke 79 • 40885 Ratingen • Germany
13.7
info@mc-techgroup.com • www.mc-techgroup.com • Fon +49 2102 935-0 • Fax +49 2102 935-111
1
Seitenansicht
200
60
70
130
2
3
5
4
FLA
(P)
Vorderansicht
3
4
238
Technische Angaben und Abbildungen sind unverbind-
lich, Änderungen vorbehalten. 10.20 - 1.01.01
3
355
316
275
140
6
15
20.9
O -Analyser
2
PMA 50 Ex
5
1
2
