Installation der
Schmier-
vorrichtung
 GEFAHR
Verwenden Sie keine Karabiner Schlingen ,
wenn nicht vollständig zu schließen, wenn zu
Öler Anschlagpunkt befestigt
Ersetzen Sie sofort, wenn Schlingen Kara-
biner beschädigt ist und / oder nicht in der
Nähe rund Hebepunkt der
Schmierstoffgeber
Eine Nichtbeachtung kann den Tod oder
schwere Verletzungen zur Folge haben
Untersuchen Ratschenbänderfür:
• Einwandfreiem Zustand
• Zustand vor der Inbetriebnahme
Schmierstoffgeber
• Länge, Öler , sich frei mit der vollen
Palette von Draht zu bewegen
• Seilbewegung
• Korrekte Ausrichtung und nicht mit dem
Drahtseil während des Schmierens zu
stören
1
7
 GEFAHR
Vor Beginn jeglicher Installations- oder
Wartungsverfahren die Drahtseilspule
anhalten, sperren und kennzeichnen
Bei Nichtbeachten dieses Hinweises kann
es zu schweren oder tödlichen
Verletzungen kommen
HINWEIS
Die Ratschengurte (20) so anbringen, dass
die einzelnen Komponenten (in einem Winkel
von 90 °) sicher befestigt sind und die
Bewegung des Drahtseils während des
Wickelns mitverfolgen († Bild. 6)
Für eine einfache Anbringung die
Schmiervorrichtung (1) innerhalb des
Bewegungsbereichs der Ratschengurte am
Drahtseil befestigen
Installation der
Schmiervorrichtung
und der
Ratschengurte
1 Die Ratschengurte (20) an festmontierten
Halterungen befestigen († Bild. 6)
20
6
9
HINWEIS
Die richtige Positionierung der Schmier-
vorrichtung (1) am Drahtseil ist für deren
effektive Funktion wichtig († Bild. 6)
Bringen Sie die Schmier-vorrichtung (1) an
einer Stelle des Drahtseils an, an der dessen
Bewegungsbereich möglichst klein ist
HINWEIS
Stellen Sie die Ratschengurte (20) auf eine
Länge ein, bei der sie sich über den
gesamten Wickelbereich des Drahtseils
bewegen († Bild. 6)
2 Sicherstellen, dass die Länge der
Ratschengurte für die Befestigung an der
Schmiervorrichtung (1) ausreicht
3 Die Schmiervorrichtung (1) am Drahtseil
festklemmen
4 Die Ringbolzen (7) in die Schlitze am
Gehäuse (1) einsetzen
5 Die Muttern an den Ringbolzen (7) mit
einem Schraubenschlüssel fest anziehen
6 Die Ratschengurte (20) an den
Schnallen (6) an der Schmiervorrich-
tung (1) befestigen
7 Die Länge der Ratschengurte so
einstellen, dass kein Durchhang vorliegt

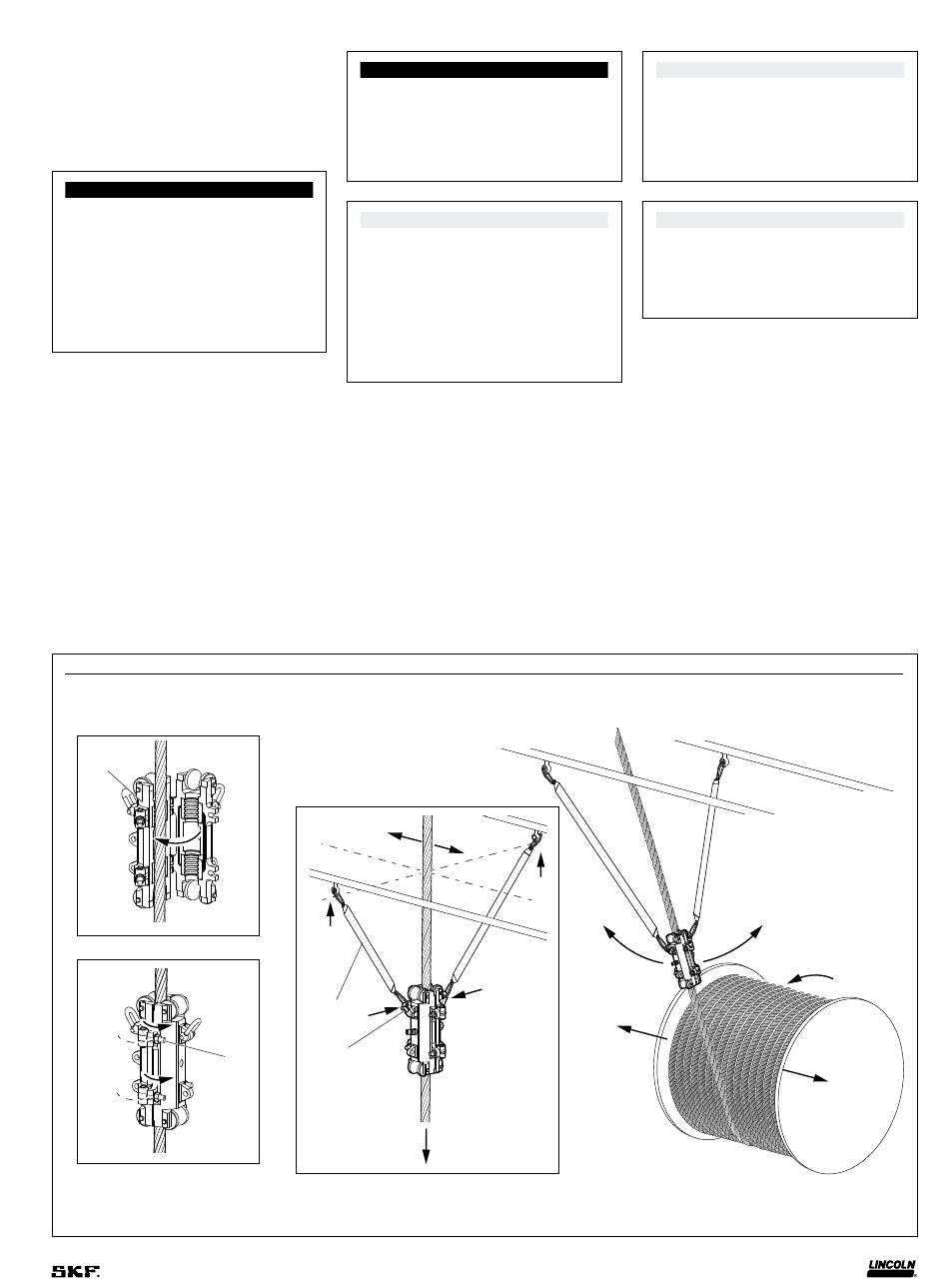

Bild. 6
