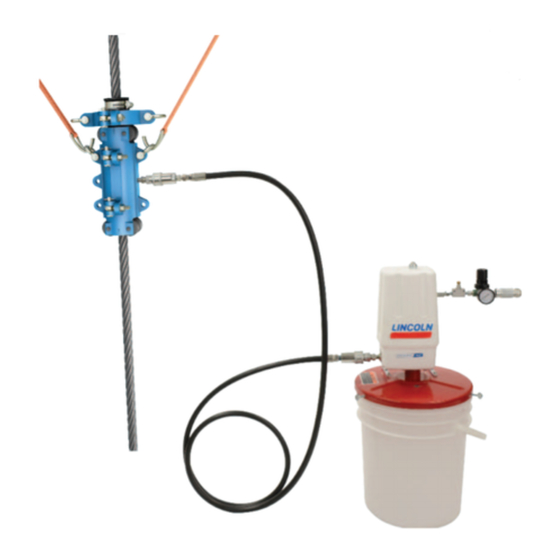

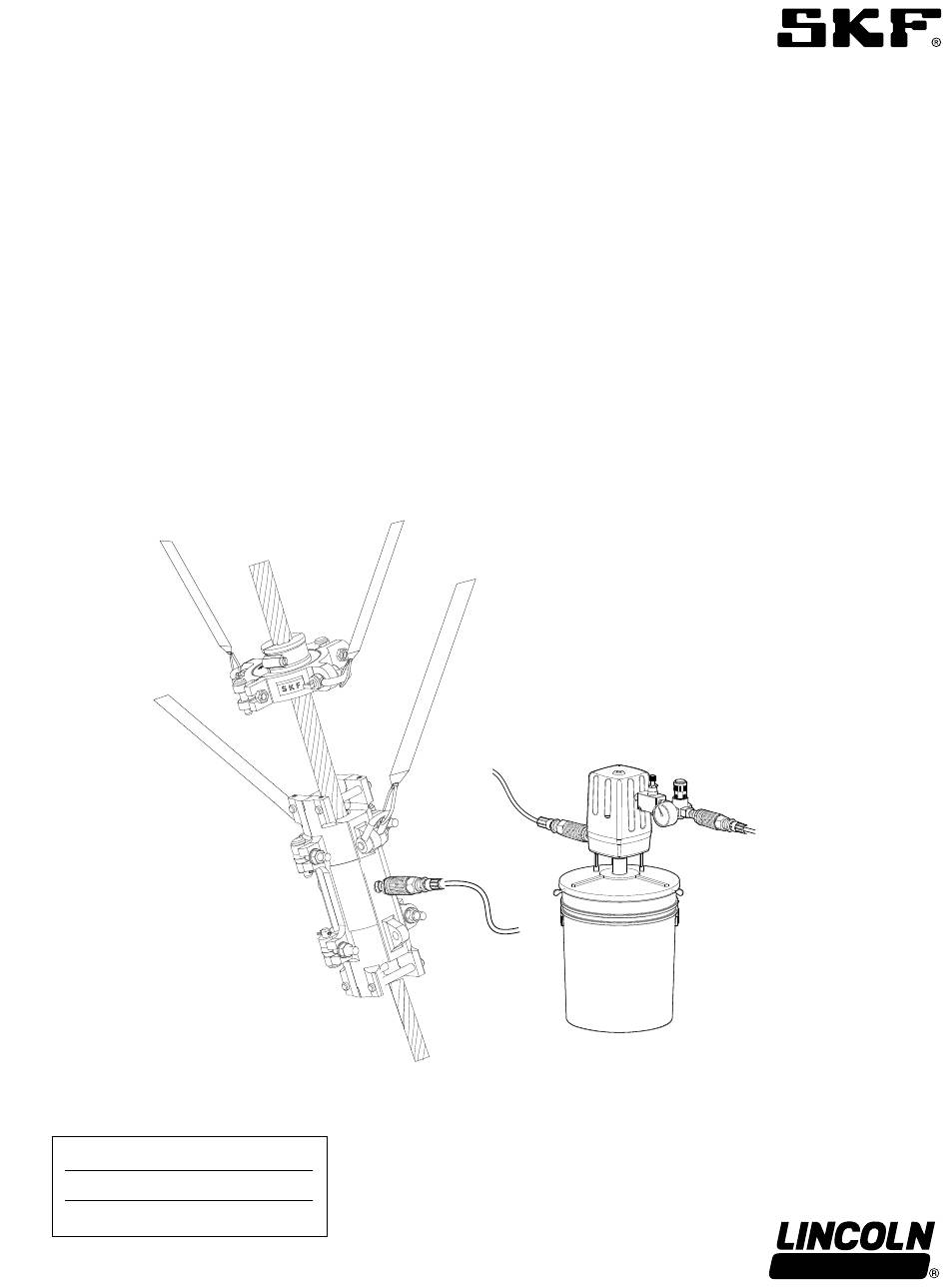

- Seite 1 Bedienungs- und Wartungsanleitung Drahtseil-Schmiersystem Modelle 802175 und 802180 Ausgabedatum Dezember 2020 Formularnummer 801975 Ausführung...
-
Seite 2: Inhaltsverzeichnis
Schmiervorrichtung Schmiervorrichtungsplattformen Messen der Drahtseilgröße Benötigtes Werkzeug: Messschieber oder Mikrometer Auswahl von Gehäuse, Dichtungen und Rollen der Schmiervorrichtung Dichtung-Rollen-Sätze – kleine Schmiervorrichtung (802175) Dichtung-Rollen-Sätze – große Schmiervorrichtung (802180) Ersetzen von Rollen/Dichtungen Druckluft-/Schmierfettzufuhr Pumpen- und Zubehörsätze Einbau der Druckluft-/ Schmierfettzufuhr Installation der... -
Seite 3: Sicherheit
Sicherheit Beschreibung der Einführung Sicherheitssymbole Vor Installation und Betrieb der System- Das Drahtseil-Schmiersystem (Wire Rope komponenten die Bedienungsanleitung Lubrication System – WRL) ist ein viel- sorgfältig lesen und beachten seitiges Schmierfett-Auftragssystem, das in HINWEIS Das System darf ausschließlich von vielen verschiedenen Anwendungen Betont nützliche Tipps und Personen installiert, gewartet und repariert genutzte Drahtseile auf effektive Weise... -
Seite 4: Anordnung Des Wrl-Systems
Es sind zwei Schmiervorrichtungsplatt- formen vorgesehen, von denen jede mit verschiedenen Rollen und Dichtungen versehen ist, die für verschiedene Draht-seilstärken geeignet sind († Bild. 2) • Schmiervorrichtung, Modell 802175: Modell 802175 kleine Plattform Modell 802180 große Plattform kleinere Plattform für Drahtseildurch- Drahtseil-Nenndurchmesser... -
Seite 5: Messen Der Drahtseilgröße
Angaben in Ersetzen von Rollen/Dichtungen, 3 Die dem Drahtseildurchmesser Bild. 4, S. 6, beachten) entsprechenden Dichtungen und Rollen auswählen († Tabelle 1 und 2, S. 6) Bild. 3 Tabelle 1 Dichtung-Rollen-Sätze – kleine Schmiervorrichtung (802175) Dichtung Drahtseilgrößenbereich (gemessener Durchmesser) (Nenngröße) Mininum Maximum Dichtung-Rollen-Satz 11,1 mm ( 11,1 mm (0.437 zoll) -
Seite 6: Dichtung-Rollen-Sätze - Große Schmiervorrichtung (802180)
Tabelle 2 Dichtung-Rollen-Sätze – große Schmiervorrichtung (802180) Dichtung Drahtseilgrößenbereich (gemessener Durchmesser) (Nenngröße) Mininum Maximum Dichtung-Rollen-Satz 27 mm (1 27 mm (1.063 zoll) 28,5 mm (1.122 zoll) 802251 zoll) 28,6 mm (1 28,6 mm (1.124 zoll) 30,1 mm (1.183 zoll) 802221 zoll) 30 mm (1 30,2 mm (1.187 zoll) -
Seite 7: Druckluft-/Schmierfettzufuhr
Druckluft-/ Tabelle 3 Pumpen- und Zubehörsätze Schmierfettzufuhr Modell Leistung Handbuch Es sind vier WRL-Pumpen- und Zubehör- 802330 25 kg (55 lb) 403404, 404216 802238 16 kg (35 lb) 404216J, 403404 sätze für verschieden große Schmierfett- 802239 54 kg (120 lb) 403460, 403510 behälter lieferbar (†... -
Seite 8: Einbau Der Druckluft-/ Schmierfettzufuhr
Einbau der Bild. 5 Druckluft-/ Schmierfettzufuhr 1 Die Fettpumpe (24) mit Deckel und Mitläufer (25) über dem Fettbehälter anbringen († Bild. 5) 2 Luftkupplung (19), Luftnippel (15), Luftströmungsregler (13) und Messuhr (12), Nippel (16) und Luftdruck- regler (14) wie gezeigt zusammenbauen 3 Nippel (16) und Auslassadapter (18) am Pumpeneinlass anbringen 4 Die Luftströmungs-/Druckregler-... -
Seite 9: Installation Der Schmiervorrichtung
Installation der GEFAHR HINWEIS Vor Beginn jeglicher Installations- oder Die richtige Positionierung der Schmier- Schmier- Wartungsverfahren die Drahtseilspule vorrichtung (1) am Drahtseil ist für deren anhalten, sperren und kennzeichnen effektive Funktion wichtig († Bild. 6) Bei Nichtbeachten dieses Hinweises kann Bringen Sie die Schmier-vorrichtung (1) an vorrichtung es zu schweren oder tödlichen... -
Seite 10: Bedienung
6 Den Luftströmungsregler (14) schließen 9 Den Luftdruckregler (12) ausschalten 10 Die Schmiervorrichtung (1) vom Drahtseil abnehmen Bild. IPB 1 Teile der Schmiervorrichtung Beschreibung Bestell-Nr Schmiervorrichtung (klein) 802175 Schmiervorrichtung (groß) 802180 Dichtung Rolle Sechskantmutter 802296 Stift 70 mm (2,7 in) 802297... -
Seite 11: Reinigen Der Drahtseilrillen
Reinigen der HINWEIS Der Rillenreiniger wurde unter Abstimmung Drahtseilrillen auf die genaue Drahtseilgröße konstruiert und hergestellt Bei der Bestellung muss der mit dem jeweiligen Drahtseil spezifizierte Wählen Sie den Rillenreiniger angegeben werden In den Tabellen 4, 5 und 6 (Seite 14 und Rillenreiniger der 15) sind die Größencodes der Reiniger und Trennbuchsen angegeben... -
Seite 12: Anbringen Des Rillenreinigers
Bild. 9 HINWEIS Die Trennbuchse besteht aus zwei Unterbaugruppen Beim Anbringen der Trennbuchse kann durch Auftragen einer dünnen Fettschicht das Festhalten der Buchse (22) in der Rille des Buchsenträgers (21) erleichtert werden Anbringen des Rillenreinigers 1 Befestigen Sie die Drahtseil- Schmiervorrichtung (1) (†... -
Seite 13: Ersatzteile
Bild. IPB 2 Ersatzteile Beschreibung Bestell-Nr Hochdruckschlauch – 3,05 m (9,5 mm ID) 802241 Kupplung 802269 Kupplung 802268 Messuhr 247843 Luftdruckregler 602003 Luftströmungsregler 802243 Luftnippel 238394 Nippel ( NPTF) 10462 Nippel ( NPTF) 10773 Auslassadapter 11348 Luftkupplung 238208 Ratschengurt 802267 Trennbuchsenträger Sehen Tabelle 4, S. -
Seite 14: Trennbuchsenträger
Tabelle 4 Trennbuchsenträger Bestell-Nr Code Drahtseil-Nenndurchmesser Beschreibung minimum maximum 802341 - 2 in 15,1 50,8 Für Drahtseil-Nenndurchmesser - 2 in ohne 4 m (13 ft) ratschengurt 802342 - 2 in 15,1 50,8 Für Drahtseil-Nenndurchmesser - 2 in mit 4 m (13 ft) ratschengurt Tabelle 5 Trennbuchsen Bestell-Nr... -
Seite 15: Rillenreinigerelement Mit T-Schrauben-Breeze-Schelle
Tabelle 6 Rillenreinigerelement mit T-Schrauben-BREEZE-Schelle Für linksgängige Seillitze Für rechtsgängige Seillitze Bestell-Nr Code Nenndurchmesser Zahl der Seillitzen Bestell-Nr Code Nenndurchmesser Zahl der Seillitzen 802343 GC-16x6-L 802344 GC-16x6-R 0.63 0.63 802345 GC-16x8-L 802346 GC-16x8-R 0.63 0.63 802347 GC-18x6-L 802348 GC-18x6-R 0.71 0.71 802349 GC-18x8-L... -
Seite 16: Gewährleistung
Die Anleitung enthält keine Aussagen zur Gewährleistung Diese entnehmen Sie unseren Allgemeinen Geschäftsbedingungen auf www skf com/Schmierung skf.com | lincolnindustrial.com ® SKF und Lincoln sind eingetragene Warenzeichen der SKF Gruppe © SKF Gruppe 2020 Nachdruck, auch auszugsweise, nur mit unserer vorherigen schriftlichen Genehmigung gestattet Die Angaben in dieser Druckschrift wurden mit größter Sorgfalt auf ihre Richtigkeit hin überprüft Trotzdem kann keine Haftung für Verluste oder Schäden irgendwelcher Art...
