HINWEIS

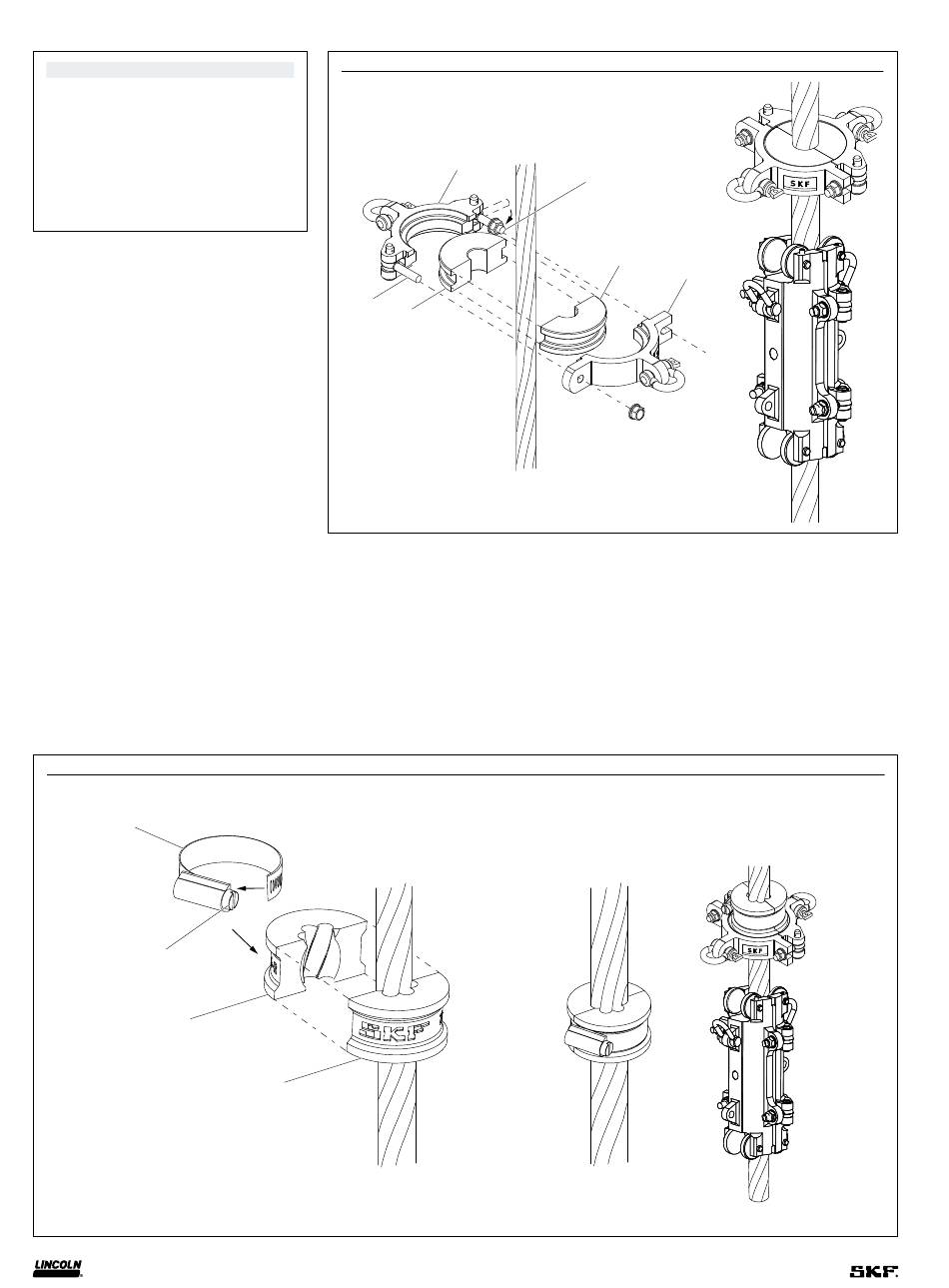

Die Trennbuchse besteht aus zwei
Unterbaugruppen Beim Anbringen der
Trennbuchse kann durch Auftragen einer
dünnen Fettschicht das Festhalten der
Buchse (22) in der Rille des
Buchsenträgers (21) erleichtert werden
Anbringen des
Rillenreinigers
1 Befestigen Sie die Drahtseil-
Schmiervorrichtung (1) († Bild. IPB 1,
Seite 10)
2 Legen Sie eine Hälfte der Buchse (22a) in
eine Hälfte des Buchsenträgers (21a) und
richten Sie diese bündig mit dem Seil aus
(† Bild. 9)
3 Drehen Sie die Schraube (26b) in die
offene Stellung
4 Legen Sie die zweite Hälfte der
Buchse (22b) in die zweite Hälfte des
Trägers (21b)
5 Drücken Sie die beiden Hälften um das
Seil zusammen, sodass die
Schraube (26a) in den Träger (21b)
eingesetzt werden kann
6 Drehen Sie die Schraube (26b) in die
geschlossene Stellung und ziehen Sie sie
an, um den Träger (21) am Seil zu sichern
27
28
23
26a
22a
7 Befestigen Sie den Rillenreiniger (23)
unter dem Träger (21), indem Sie die
beiden Hälften rund um den Draht
zusammenfügen († Fig. 10)
8 Wickeln Sie die Klemme (27) um den
Rillenreiniger (23) und stecken Sie das
Ende unter die Schraube (28), bis die
Klemme fest sitzt
9 Ziehen Sie die Schraube (28) sicher an
23
21a
26b
22b
12
Bild. 9
21b
Bild. 10
