SAMLING AF 2500 KGWA (FORTSAT)
Sådan samles en 2500 KGWA-vægt (fortsat):
Det anbefales, at vægten samles af to personer.
1. Anbring vægtens fod på et plant, jævnt, tørt gulv.
2. Find og tag fat i midterhåndlisten. Find derpå vægtcellekablet, løsgør det, og træk det ud fra bunden.
3. Anbring håndlisten over platformen, og før kablet gennem håndlistestolpen i foden, idet der sørges for, at kablet
ikke kommer i klemme.
4. Lad midterhåndlisten glide over på håndlistestolperne på foden, og fastgør håndlisten til håndlistestolperne med
fire (4) M8 1,25 x ¾ skruer (A), fire (4) M8 spændeskiver (D) og den umbraconøgle (se Figur 1), og fastspænd
skruerne. UNDLAD OVERSTRAMNING.
5. Træk håndlisten fremad for at vippe vægten, og anbring den forsigtigt med bunden opad på gulvet, idet der
holdes nøje øje med rampen - den kan åbne sig, når vægten vippes fremad.
6. Tag fat i vægtcellekablet, der stikker ud af fodens bund, og før det gennem den beskyttende metalskærm over
hjulet i vægtens fod. Sæt derefter kablet i vægtcelleporten midt på foden.
7. Træk det overskydende kabel gennem toppen af vægten.
8. Skru de 4 fødder ind i fodens underside. Hver fod bør strammes helt ved håndkraft og dernæst skrues 1-½ hel
omgang ud. Derved sikres korrekt drift af vægtcellen, så vægten kan måle nøjagtigt.
9. Vip forsigtigt vægten tilbage i oprejst stilling på gulvet med et vågent øje på rampen - den kan ryge ned, når
vægten vippes tilbage. VÆGTEN MÅ IKKE TABES. Justér fødderne, så vægten er vandret. Sørg for, at fødderne
IKKE er skruet helt ind i foden (se trin 8 ovenfor).
10. Drej displaystolpen 90 grader, og anbring derpå displaysamlingen tæt på displaystolpen. Sæt vægtcellens
kabelstik i vægtcelleporten bag på displayet, og sæt derpå kablet i midterkanalen på displayet, hvor det fastgøres.
Se illustrationen i Figur 2. Bemærk: Fastgør ikke elledningen på dette tidspunkt. Vent til trin 14.
11. Lad displaysamlingen glide over på displaystolpen af metal, og sørg for, at de to metalflapper går ind i de to
sprækker bag på displayet. Bemærk: Vægtcellekablet bør nu fastgøres i kanalen mellem displaysamlingen
og displaystolpen.
12. Sæt fire (4) fladhovedede M4 stjerneskruer (C) i displaystolpen af metal, og fastspænd (se Figur 1).
13. Fastgør adapterholderen til midterlisten med to (2) nr. 8 x ½ (B) blikskruer, og fastspænd.
14. Forbind strømadapteren til strømporten på displayet. Indfør og fastgør derpå kablet i den eksponerede del af den
anden kanal set fra venstre bag på displayet (se Figur 2 ovenfor). Hold ledningen på plads gennem
fastholdelsessprækken på bagdækpladen, og få de store, bageste dækpladeflapper til at flugte med sprækkerne
bag på displaysamlingen. Tryk let for at få dækpladen til at smække på plads, og fastgør den med to (2)
fladhovedede M4 stjerneskruer (C). Forbind ikke vægten med en strømkilde, før vægten er helt samlet.
15. Drej displayet, så det er på linje med midterhåndlisten, og fastgør så frontdækpladen og den lille bagdækplade til
displaystolpen ved at trykke let, så disse dækplader smækker på plads.
16. Fastgør elledningen til midterhåndlistens indvendige side med de 4 plastikkabelklips, så ledningen ikke er i vejen.
Den selvklæbende bagside på klipsene kan pilles af, så klipsene kan fastgøres på vægten med et let tryk.
17. Nu er vægten samlet. Sæt vægtadapteren til en strømkilde, og/eller sæt batterier i.
Downloaded from www.Manualslib.com

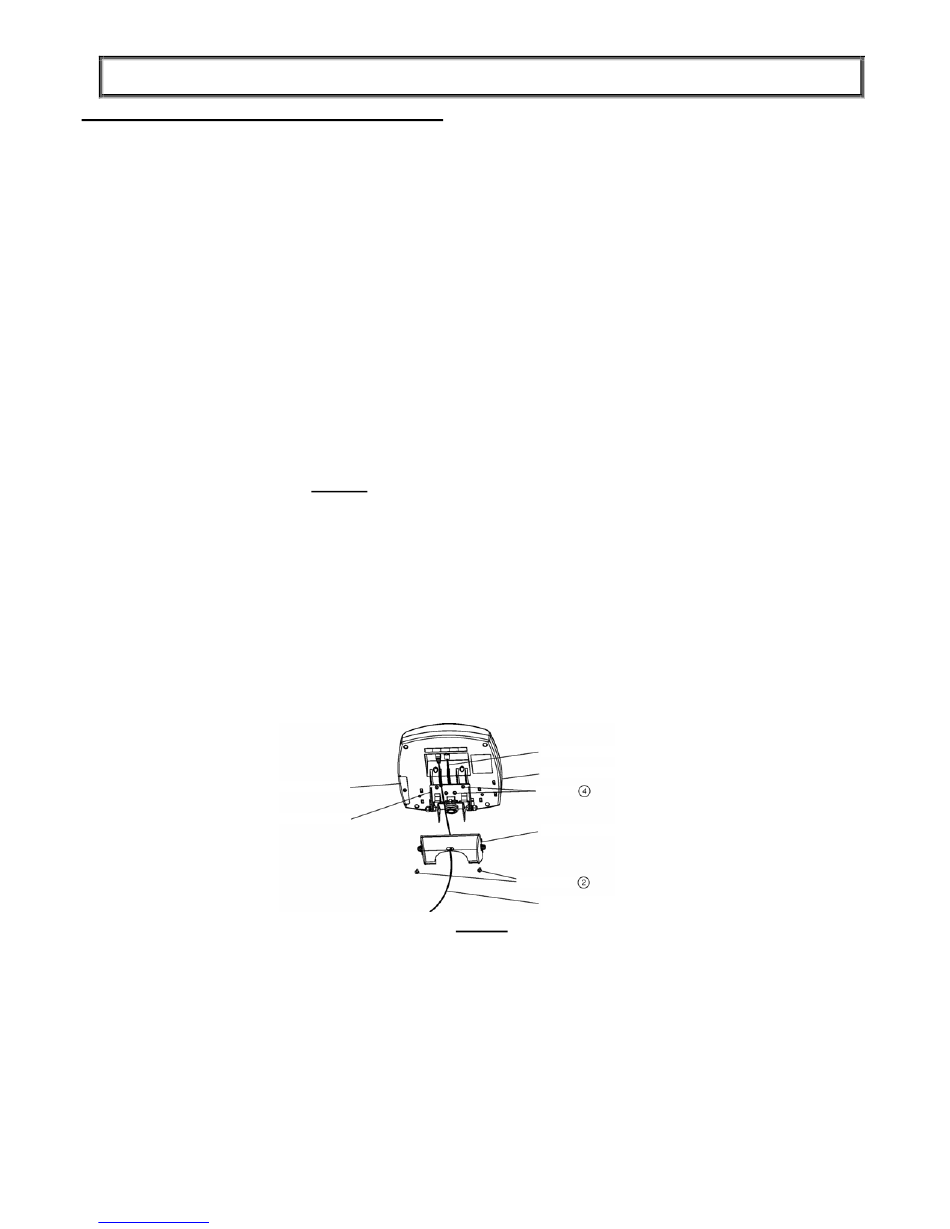

BATTERIDÆKPLADE
DISPLAYSTOLPE
manuals search engine
VÆGTCELLEKABEL
DISPLAYSAMLING
SKRUER
BAGDÆKPLADE
SKRUER
LEDNING
Figur 2
