MONTAGGIO DELLA BILANCIA 2500KGWA (SEGUE)
Montaggio di una bilancia 2500KGWA (segue)
Si consiglia che il montaggio sia eseguito da due persone.
1. Collocare la base della bilancia su un pavimento piatto, orizzontale e asciutto.
2. Individuare, nel corrimano centrale, il cavo delle celle di carico, slegarlo e tirarlo fuori dalla parte inferiore.
3. Posizionare il corrimano sopra la piattaforma e introdurre il cavo attraverso il supporto del corrimano nella base,
facendo attenzione a non schiacciare il cavo.
4. Fare scorrere il corrimano centrale sui supporti situati sulla base e fissarlo ai supporti mediante quattro (4) viti M8
1.25 x ¾ (A) e quattro (4) rondelle M8 (D) usando la chiave esagonale (vedi Figura 1). NON SERRARE
ECCESSIVAMENTE.
5. Tirare in avanti sul corrimano per inclinare la bilancia e poggiarla cautamente con la parte anteriore sul
pavimento, osservando attentamente la rampa, poiché potrebbe ribaltarsi.
6. Afferrare il cavo delle celle di carico che sporge dalla parte inferiore della base e introdurlo attraverso lo schermo
metallico di protezione nella base della bilancia, quindi collegarlo al connettore delle celle di carico, al centro della
base.
7. Tirare il tratto di cavo in eccesso attraverso la parte superiore della bilancia.
8. Avvitare i quattro piedini sulla parte inferiore della base. Ciascun piedino deve essere avvitato completamente a
mano e quindi svitato di un giro e mezzo, per consentire il corretto funzionamento delle celle di carico ai fini della
precisione della bilancia.
9. Inclinare con cautela la base in posizione verticale osservando attentamente la rampa che viene sollevata, poiché
potrebbe ribaltarsi. NON FARE CADERE LA BILANCIA. Regolare i piedini per livellare la bilancia, accertandosi
che NON siano avvitati completamente nella base (vedi punto 8).
10. Girare il supporto del display di 90˚, quindi posizionare il display vicino al supporto. Inserire il connettore del cavo
delle celle di carico nel connettore corrispondente, sulla parte posteriore del display, quindi inserire e fissare il
cavo nel canale centrale del display. Vedi Figura 2. Nota: non collegare ancora il cavo di alimentazione; attendere
fino al punto 14.
11. Fare scorrere il display sul supporto, accertandosi che le due linguette metalliche si inseriscano nelle due
scanalature presenti sulla parte posteriore del display. Nota: a questo punto il cavo delle celle di carico deve
essere fissato nel canale interposto tra il display e il supporto.
12. Inserire quattro (4) viti a croce a testa tronco-conica M4 (C) nel supporto del display e serrarle (vedi Figura 1).
13. Fissare la base dell'adattatore di corrente alternata al corrimano centrale mediante due (2) viti autofilettanti n. 8 x
½ (B).
14. Collegare l'adattatore al connettore di alimentazione sul display, quindi inserire e fissare il cavo nella parte
esposta del secondo canale dalla sinistra nella parte posteriore del display (vedi Figura 2). Fermare il cavo
attraverso l'apposita scanalatura sul coperchio posteriore e allineare le linguette grandi del coperchio posteriore
con le scanalature sulla parte posteriore del display. Esercitare una leggera pressione per fare scattare il
coperchio in posizione e fissarlo con due (2) viti a croce a testa tronco-conica M4 (C). Non collegare la bilancia
a una presa di corrente finché non è completamente montata.
15. Girare il display per allinearlo con il corrimano centrale, quindi fissare i coperchi anteriore e posteriore del
supporto del display, esercitando una leggera pressione per farli scattare in posizione.
16. Fissare il cavo di alimentazione all'interno del corrimano centrale mediante quattro fascette in plastica, disposte in
modo che il cavo non sia di ostacolo. Una volta staccato il supporto adesivo dalle fascette, è possibile fissarle alla
bilancia esercitando una leggera pressione.
17. A questo punto il montaggio della bilancia è stato completato; collegare l'adattatore di alimentazione a una presa
di corrente e/o inserire le batterie.
Downloaded from www.Manualslib.com

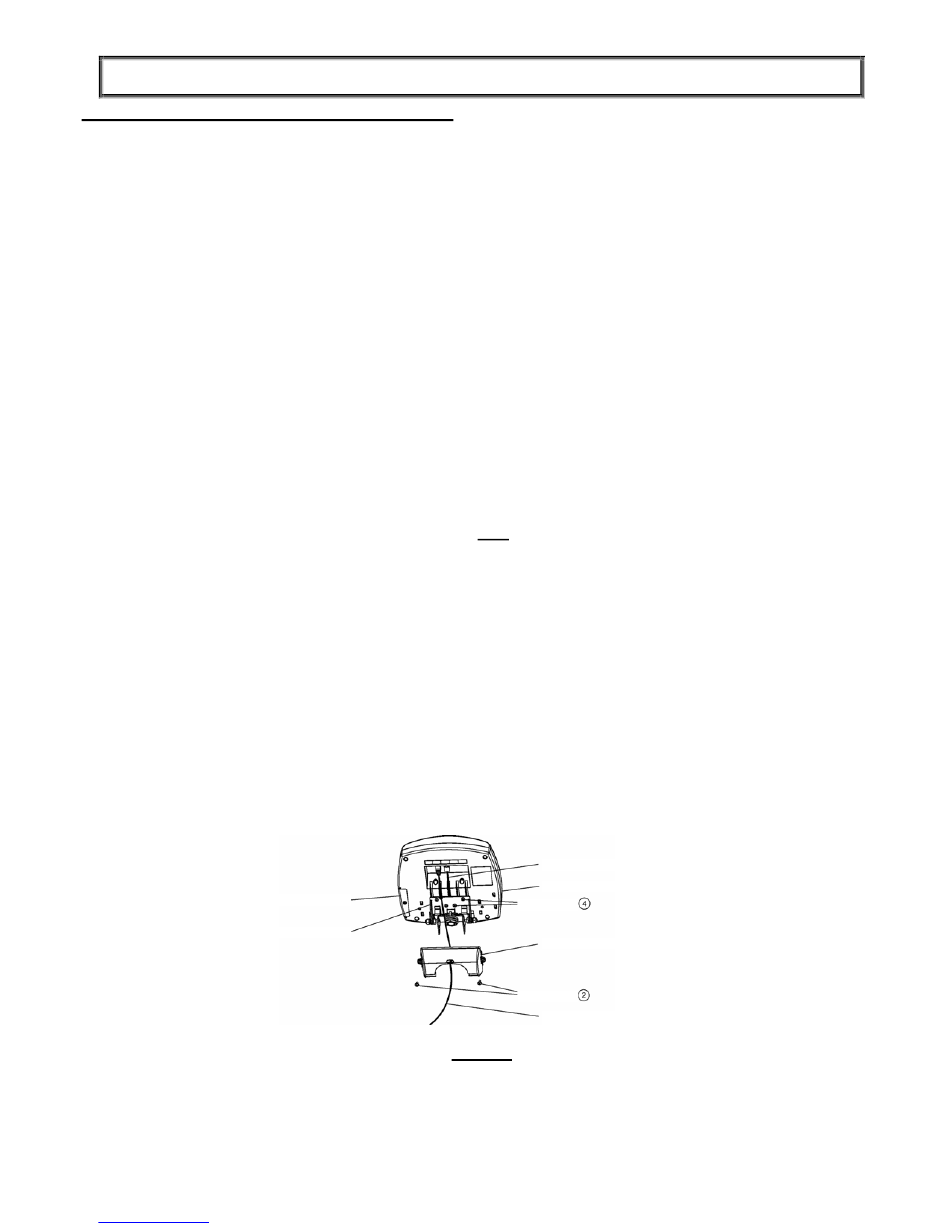

COPERCHIO BATTERIE
SUPPORTO DISPLAY
manuals search engine
CAVO CELLE DI CARICO
DISPLAY
VITI
COPERCHIO POSTERIORE
VITI
CAVO DI ALIMENTAZIONE
Figura 2
