MONTAGEM DA 2600KGWA (CONTINUAÇÃO)
Instalar uma balança 2600KGWA (continuação):
Recomenda-se que a montagem seja realizada por duas pessoas.
1. Remover a balança da embalagem de cartão removendo primeiro as inserções, em seguida, afastar a
embalagem de plástico para baixo e, por fim, inclinar a embalagem de cartão e fazer sair a balança.
2. Remover a embalagem de plástico da balança, tendo o cuidado de armazenar a embalagem de plástico
dentro da embalagem de cartão ou deitá-la fora, por questões de segurança.
3. Colocar os 4 pés na parte inferior da base. Cada pé deverá ser apertado manualmente na totalidade e, em
seguida, desapertar 1-½ volta completa. Isto permite o funcionamento adequado da célula de carga para a
exactidão da balança.
4. Abrir a balança na posição operacional (consultar as instruções de abertura da balança na página 7).
AVISO: Não deixar cair a balança sobre os pés. Poderá resultar em danos nas células de carga.
5. Rodar o suporte do visor para que fique perpendicular ao apoio manual.
6. Posicionar o conjunto do visor perto do suporte do visor no apoio manual. Ligar o conector do cabo da
célula de carga à porta da célula de carga na parte de trás do visor e inserir e fixar o cabo ao canal central
do visor. OBSERVAÇÃO: não ligar o cabo de alimentação, aguardar até ao Passo 10, em baixo.
7. Fazer deslizar o conjunto do visor no suporte inserindo os dois suportes de metal nas duas ranhuras na
parte de trás do conjunto do visor. Introduzir o excedente do cabo da célula de carga no tubo do apoio
manual. OBSERVAÇÃO: o cabo da célula de carga deverá agora estar encaixado no canal entre o
conjunto do visor e o suporte do visor (consultar a
8. Inserir os quatro parafusos de cabeça cilíndrica M4 Phillips no suporte de metal do visor e apertar.
9. Ligar o suporte do adaptador à calha central utilizando dois (2) parafusos auto-roscantes nº. 8 x ½ e apertar.
10. Ligar o adaptador de alimentação à porta de alimentação no visor, em seguida, inserir e fixar o cabo na
parte exposta do segundo canal da esquerda na parte de trás do visor (consultar a
cabo através da ranhura de retenção na tampa traseira e alinhar as patilhas da tampa traseira grande com
as ranhuras na parte de trás do conjunto do visor. Pressionar ligeiramente para a tampa ficar encaixada e
fixá-la com 2 parafusos de cabeça cilíndrica M4 Phillips. Não ligar a balança a uma fonte de
alimentação até estar totalmente montada.
11. Rodar o visor para o alinhar com o apoio manual central, em seguida, colocar as tampas traseiras e
frontais pequenas do suporte do visor, pressionando ligeiramente para encaixar as tampas.
12. Fixar o cabo de alimentação à parte interior do apoio manual central utilizando os 4 clipes de plástico do
cabo, colocados de modo a manter o cabo afastado. A parte adesiva dos clipes irá sair, em seguida, os
clipes podem ser apertados à balança pressionando ligeiramente.
13. Realizar os ajustes necessários para nivelar a balança rodando os pés para dentro ou para fora, conforme
necessário.
14. A balança está agora montada. Ligar o adaptador da balança a uma fonte de alimentação e/ou inserir as
pilhas.
Downloaded from www.Manualslib.com
TAMPA DO SUPORTE DE PILHAS
SUPORTE DO VISOR
manuals search engine

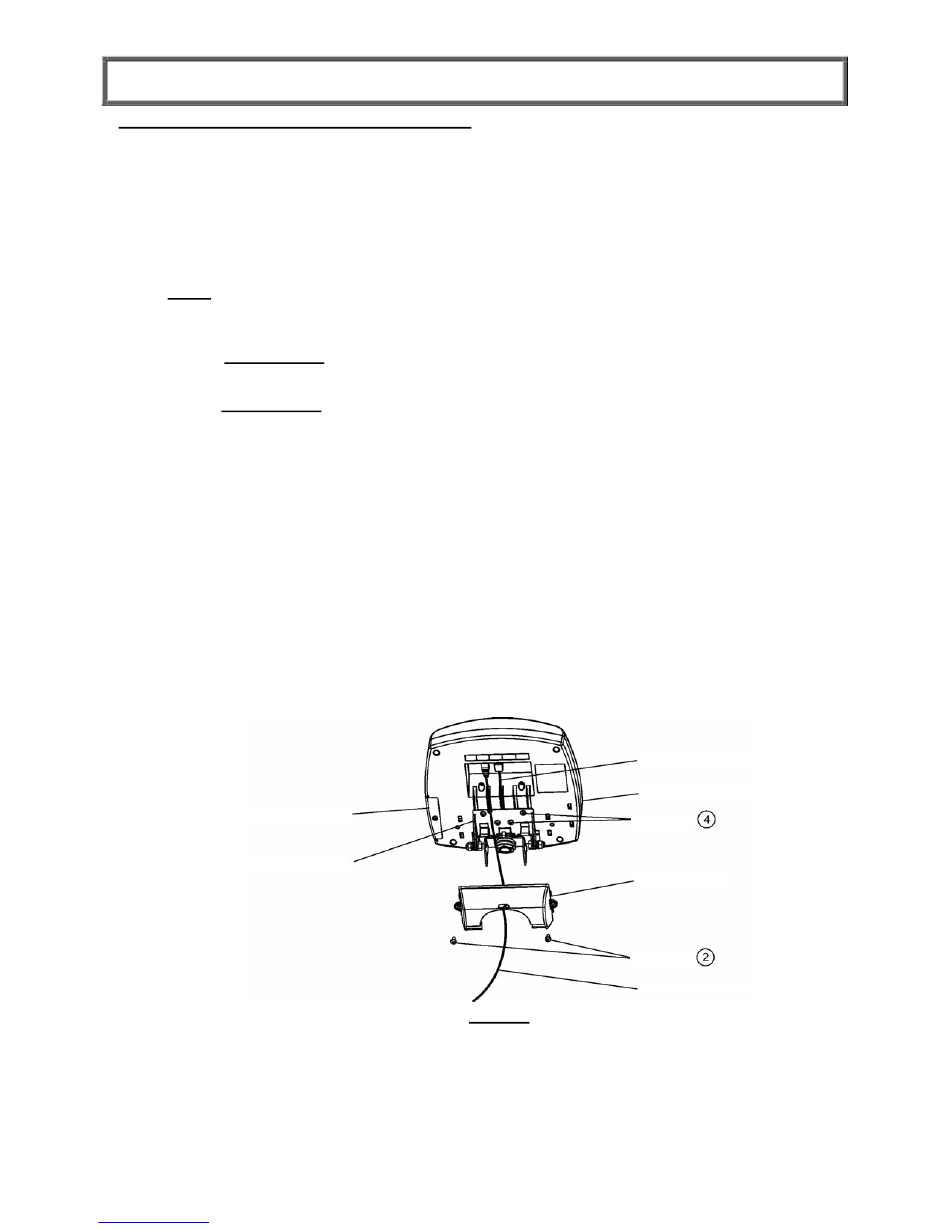

Figure 4
