ENSAMBLAJE DEL MODELO 2600KGWA
(CONTINUACIÓN)
Instrucciones para armar la rampa
Siga estas instrucciones para colocar la rampa en el lado opuesto de la báscula o para añadirle una segunda rampa
(opción 2600RAMP), a fin de tener rampas a ambos lados de la plataforma:
TORNILLOS DE LA BARANDILLA PROTECTORA
BARANDILLA PROTECTORA
Downloaded from www.Manualslib.com

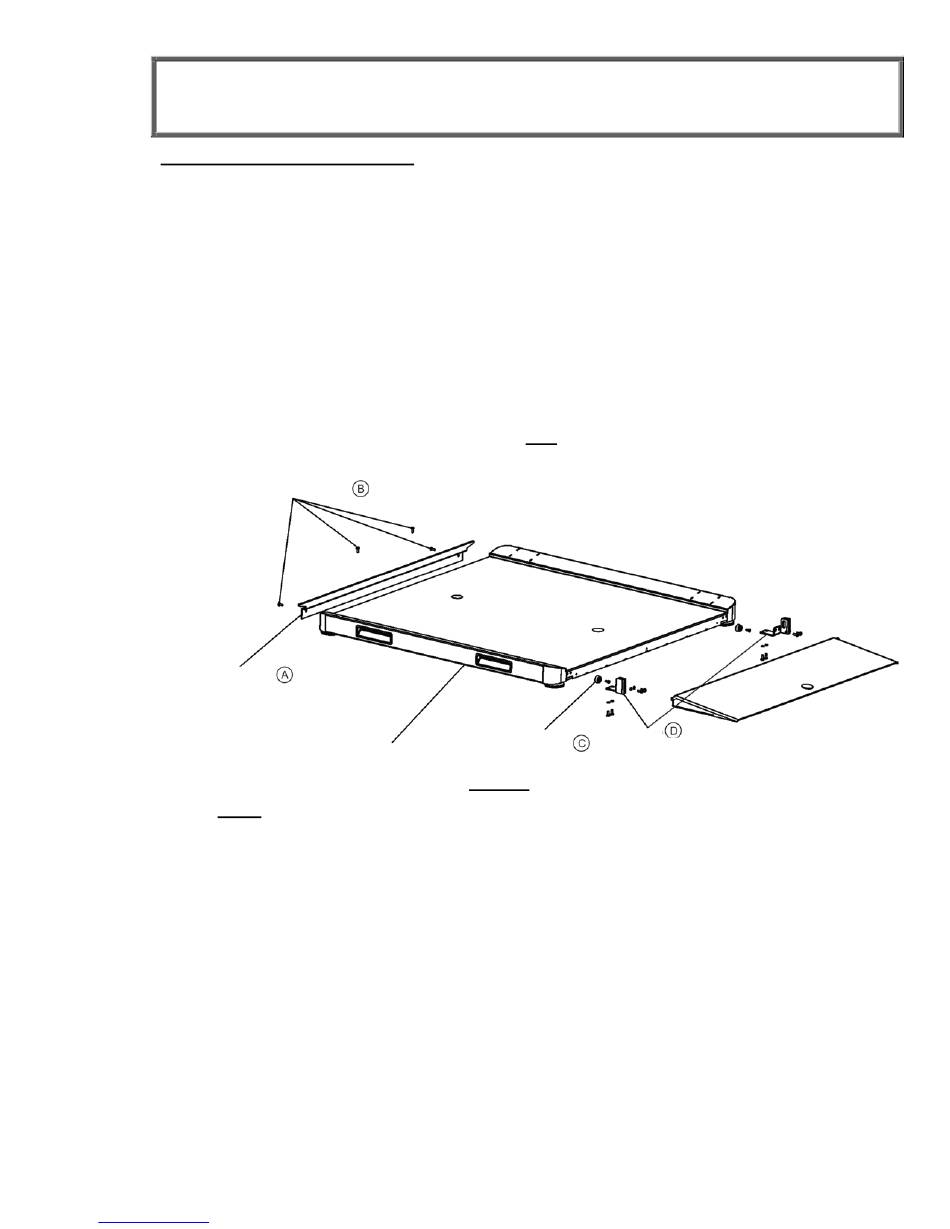

1. Quite la barandilla metálica (A) del extremo de la plataforma desajustando los 4 tornillos (B) (vea la
a continuación.)
2. Pliegue la rampa sobre la superficie de la plataforma.
3. De vuelta la báscula con cuidado y colóquela con el pasamanos apoyado en el piso.
4. Retire los tornillos que sujetan los 2 topes de goma (C) ubicados al costado de la plataforma, debajo de la
unión de la rampa. Retire los topes. Coloque los topes de goma al otro lado de la plataforma, en los
orificios correctos.
5. Retire los 4 tornillos situados en cada soporte de la rampa (D) (2 tornillos en el costado de la rampa y 2 tornillos
en la parte inferior de la rampa), cerca de la rueda.
6. Retire la rampa de los soportes, afloje todos los tornillos hasta el final y retire los soportes de la rampa tirando
hacia afuera un poco.
7. Coloque los soportes de la rampa de la misma manera en el otro lado de la plataforma; no ajuste los tornillos.
8. Coloque la rampa entre los soportes y ajuste los tornillos.
9. Coloque la baranda ajustando los 4 tornillos (B). Nota: Es necesario hacer un orificio en la alfombra para
introducir el tornillo en el orificio correcto, debajo de la alfombra.
PLATAFORMA
NOTA: Se puede adquirir una segunda rampa por separado; se trata del modelo 2600RAMP.
manuals search engine
:
PLACA DE TOPE
DE CAUCHO
Figura 5
27
SOPORTES DE LA RAMPA
5
Figure
5
