MONTERING AV 2600KGWA (FORTSATT)
Montere en 2600KGWA vekt (fortsatt):
Det anbefales at monteringen utføres av to personer.
1. Ta vekten ut av esken ved først å fjerne innsatsene. Brett posen rundt kantene på esken og tipp esken slik
at du kan rulle vekten ut.
2. Ta posen forsiktig av vekten og legg den i esken, eller kast den.
3. Skru de fire føttene inn i undersiden av basen. Hver fot skal skrus helt inn for hånd, deretter skrus de ut
igjen 1,5 omdreining. Dette gjør at belastningscellen virker som den skal og gjør vekten nøyaktig.
4. Åpne vekten til bruksposisjon (se instruksjoner om åpning av vekt på side 169). ADVARSEL: Ikke slipp
vekten ned på føttene. Dette kan skade belastningscellene.
5. Roter displayholderen til den er vinkelrett på rekkverket.
6. Plasser displayet ved displayholderen på rekkverket. Plugg belastningscellekabelens kontakt i
belastningscelleporten på baksiden av displayet, og legg og fest kabelen i senterkanalen på displayet.
MERK: Ikke fest strømledningen på dette punktet - vent til trinn 10 nedenfor.
7. Skyv displayet inn på holderen ved å sette de to metallstøttene inn i de to sporene på baksiden av
displayet. Skyv overskytende belastningscellekabel inn i rekkverksrøret. MERK: Belastningscellekabelen
skal nå festes i kanalen mellom displayet og displayholderen (se Figure 4 nedenfor).
8. Sett 4 stk M4 stjerneskruer i displayholderen av metall, og trekk dem til.
9. Fest adapterholderen til innsiden av rekkverket med to (2) #8 x 1/2 metallskruer, og trekk til.
10. Koble strømadapteren til strømporten på displayet, sett deretter i og fest ledningen i den eksponerte delen
av den andre kanalen fra venstre på baksiden av displayet (se Figure 4). Hold ledningen på plass gjennom
festesporet på bakdekslet og still inn de store tappene på bakdekslet med sporene på baksiden av
displayet. Trykk lett for at dekslet skal klemmes på plass og fest det med to (2) M4 stjerneskruer. Ikke
plugg vekten i en strømforsyning før den er ferdig montert.
11. Roter displayet for å stille det inn med senterrekkverket og fest frontdekslet og det lille bakdekslet på
holderen. Trykk lett så dekslene klemmes på plass.
12. Fest strømledningen til innsiden av senterrekkverket med 4 plastkabelklemmer, arrangert slik at ledningen
er ute av veien. Papiret på baksiden av klemmene kan tas av og avdekker limet som gjør at klemmene kan
klemmes på vekten.
13. Gjør nødvendige justeringer for å vatre vekten ved å skru føttene inn eller ut etter behov.
14. Vekten er nå ferdig montert. Plugg vektadapteren i strømkilden og/eller sett i batterier.
Downloaded from www.Manualslib.com

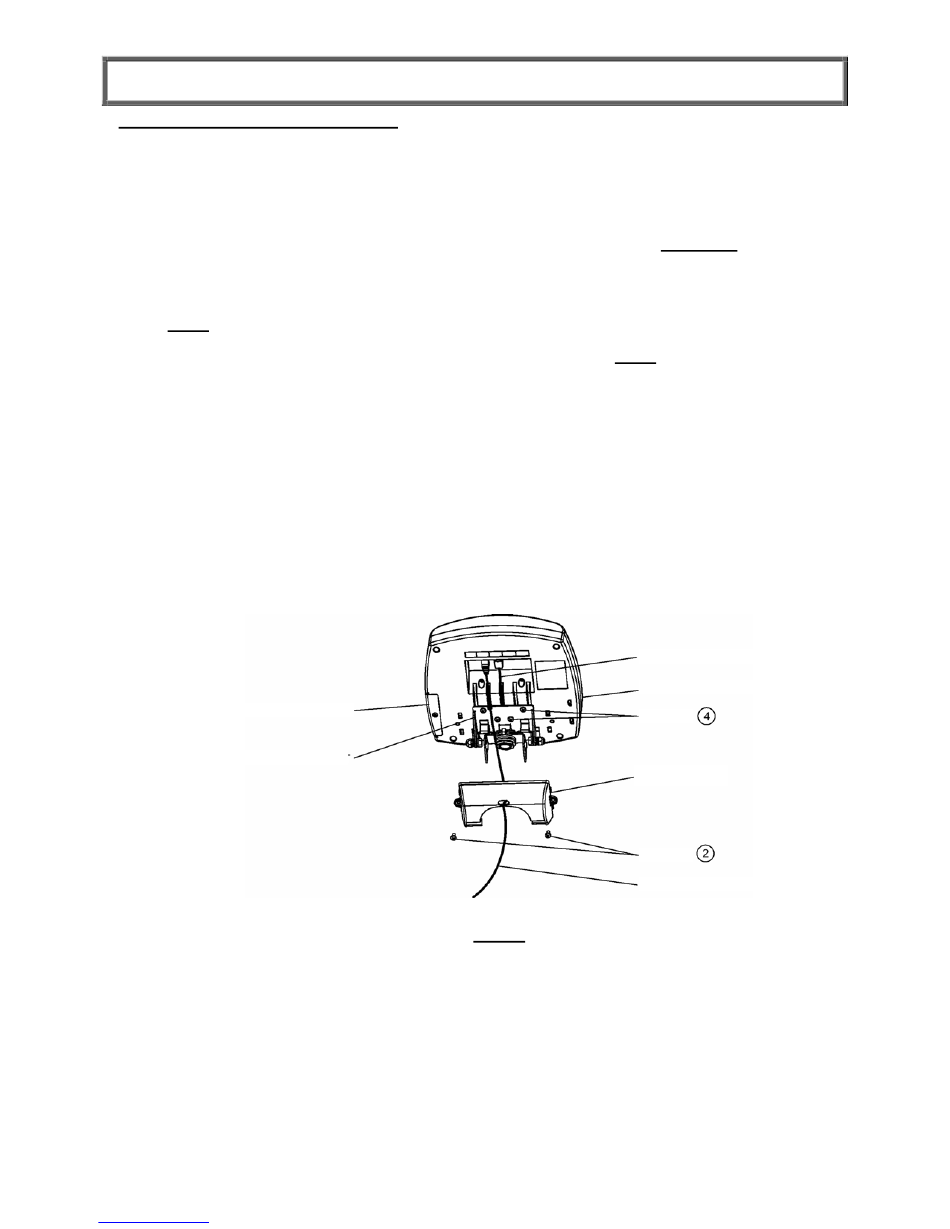

BATTERIDEKSEL
