MONTAGE DU PESE-PERSONNE 2500KGWA (SUITE)
Montage d'un pèse-personne 2500KGWA (suite) :
Il est conseillé de réaliser le montage à deux.
1. Placez le châssis du pèse-personne sur une surface plane, à niveau et sèche.
2. Localisez et prenez la main courante centrale, puis trouvez le câble de la cellule de mesure, détachez-le et tirez-
le hors de la partie inférieure.
3. Placez la main courante au-dessus de la plateforme et faites passer le câble par le support de main courante
dans le châssis, en veillant à ne pas pincer le câble.
4. Faites glisser la main courante centrale au-dessus des supports de main courante sur le châssis et fixez la main
courante à ses supports à l'aide de quatre (4) vis M8 1,25 x ¾ (A) et quatre (4) rondelles M8 (D), en utilisant la clé
Allen (cf. Figure 1), puis serrez les vis. NE SERREZ PAS EXCESSIVEMENT.
5. Tirez la main courante vers l'avant pour incliner le pèse-personne, puis placez-le délicatement sur le sol, face
vers le bas, en faisant attention à la rampe qui risque de se déplier lorsque le pèse-personne est incliné.
6. Prenez le câble de la cellule de charge qui dépasse de la partie inférieure du châssis et faites-le passer par
l'écran métallique de protection dans le châssis du pèse-personne, puis branchez-le dans le port de la cellule de
charge au centre du châssis.
7. Tirez l'excès de câblage par la partie supérieure du pèse-personne.
8. Vissez les quatre pieds dans le socle du châssis. Chaque pied doit être entièrement serré à la main, puis
desserré de 1,5 tour. Cela permet un fonctionnement correct de la cellule de charge et favorise la précision du
pèse-personne.
9. Retournez délicatement le pèse-personne pour le mettre en position verticale sur le sol en faisant attention à la
rampe qui pourrait se déplier lorsque le pèse-personne est retourné. NE FAITES PAS TOMBER LE PESE-
PERSONNE. Ajustez les pieds afin de mettre le pèse-personne à niveau. Assurez-vous que les pieds ne sont
PAS complètement serrés dans le châssis (cf. étape 8 ci-dessus).
10. Faites tourner le support de l'écran d'affichage à 90° puis placez le module d'affichage près du support d'écran.
Branchez le connecteur du câble de la cellule de charge dans le port de la cellule de charge à l'arrière de l'écran,
puis insérez et fixez le câble dans le conduit central de l'écran. Consultez la figure 2 pour une illustration.
Remarque : Ne raccordez pas le cordon d'alimentation pour le moment. Attendez l'étape 14 pour le faire.
11. Faites glisser le module d'affichage sur le support d'écran métallique en vous assurant que les deux languettes
métalliques se logent dans les deux fentes à l'arrière de l'écran. Remarque : Le câble de la cellule de charge
devrait à présent être en place dans le conduit situé entre le module d'affichage et le support d'écran.
12. Insérez les (4) vis cruciformes à tête cylindrique M4 (C) dans le support d'écran métallique, puis serrez-les (voir la
figure 1).
13. Fixez le support d'adaptateur à la main courante centrale à l'aide de deux (2) vis à tôle N° 8 x ½ (B), puis
serrezles.
14. Connectez l'adaptateur d'alimentation au port d'alimentation de l'écran, puis insérez et rangez le câble dans la
partie découverte du deuxième conduit à gauche à l'arrière de l'écran (cf. figure 2 ci-dessus). Maintenez le cordon
en place par la rainure de fixation sur le panneau arrière et alignez les grandes languettes du panneau arrière
avec les fentes à l'arrière du module d'affichage. Appliquez une légère pression pour que le panneau
s'enclenche et fixez-le à l'aide de (2) vis cruciformes à tête cylindrique M4 (C). Ne branchez pas le pèse-
personne à une source électrique avant d'avoir achevé le montage du pèse-personne.
15. Faites tourner l'écran pour l'aligner avec la main courante puis fixez le panneau arrière et le petit panneau avant
du support d'écran en appliquant une légère pression pour que ces panneaux s'enclenchent.
16. Fixez le cordon d'alimentation à l'intérieur de la main courante centrale à l'aide des 4 attache-câbles en plastique
disposés de façon à ce que le cordon ne soit pas gênant. Le dos adhésif des attache-câbles s'écarte, puis les
attache-câbles peuvent être fixés au pèse-personne en appliquant une légère pression.
17. Le montage du pèse-personne est à présent terminé. Branchez l'adaptateur du pèse-personne sur une prise
électrique et/ou insérez des piles.
Downloaded from www.Manualslib.com

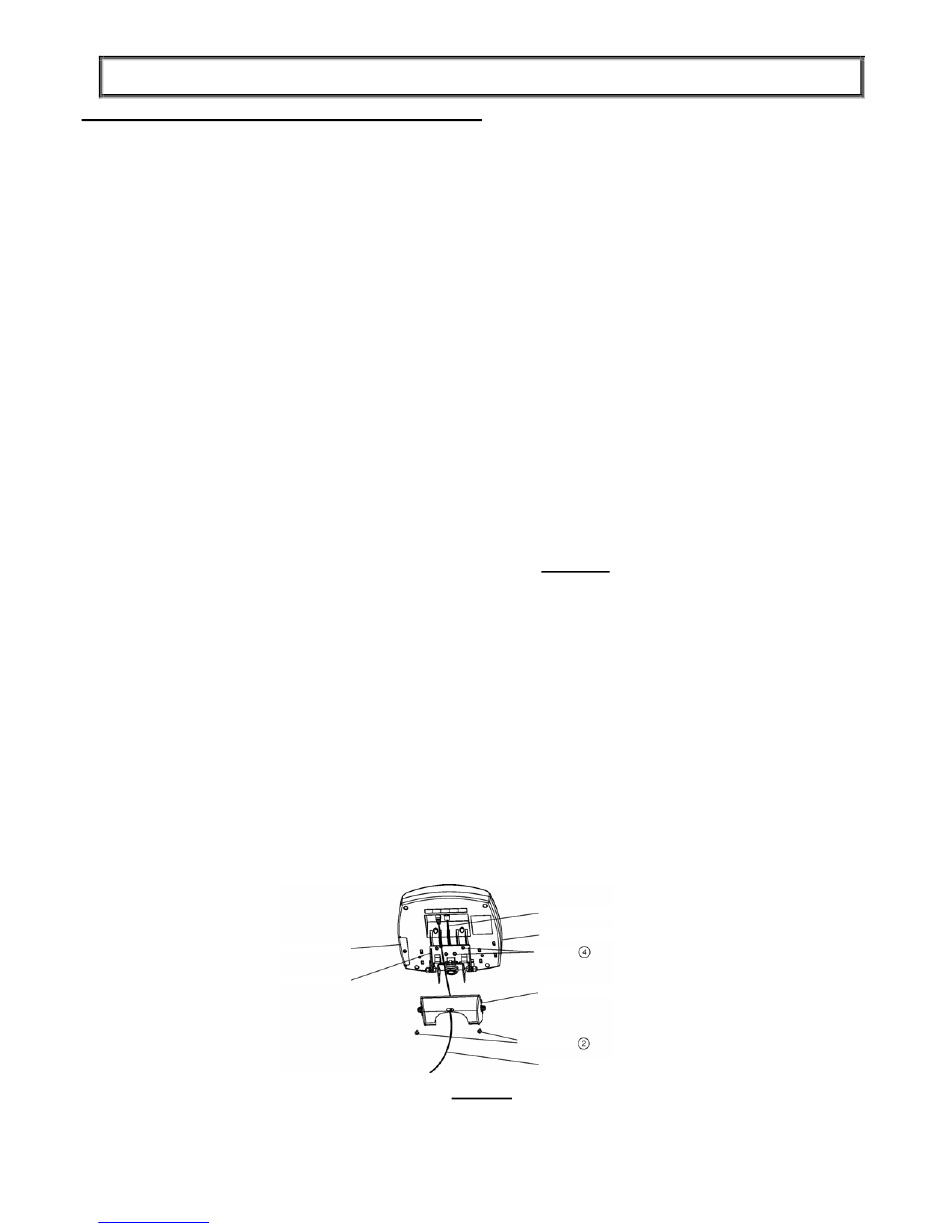

COUVERCLE DE LA BATTERIE
SUPPORT D'ECRAN
manuals search engine
CABLE DE LA CELLULE DE MESURE
MODULE D'AFFICHAGE
VIS
PANNEAU ARRIERE
VIS
CORDON D'ALIMENTATION
Figure 2
