2600KGWA:N KOKOAMINEN (JATKUU)
2600KGWA-vaa'an kokoaminen (jatkuu):
On suositeltavaa, että kokoamisen suorittaa kaksi henkilöä.
1.
Poista vaakakokoonpano pakkauksesta ensin poistamalla välikappaleet ja sitten vetämällä pussi alas
laatikon pään yli, ja lopuksi kallistaen pakkauksen ympäri ja vierittäen vaa'an ulos.
2.
Poista pussi vaa'an ympäriltä. Säilytä pussi pakkauksessa tai hävitä se turvallisuuden vuoksi.
3.
Kierrä 4 jalkaa alustan pohjaan. Kukin jalka täytyy kiristää käsin kierteiden loppuun ja sitten kiertää takaisin
1 - ½ täyttä kierrosta. Tämä mahdollistaa punnistusanturin toiminnan ja vaa'an tarkkuuden.
4.
Avaa vaaka käyttöasentoonsa (katso vaa'an avausohjeet sivulta 133). VAROITUS: Älä pudota vaakaa
jaloille. Tämä voi vaurioittaa punnitusanturia.
5.
Kierrä näyttötukea niin, että se on kohtisuorassa kaiteen kanssa.
6.
Aseta näyttökokonaisuus lähellä näyttötukea kaiteessa. Kytke punnitusanturin kaapeli sen liittimeen näytön
takana. Aseta ja kiinnitä sitten kaapeli näytön keskiuraan. HUOMAA: Älä kiinnitä virtajohtoa vielä tässä
vaiheessa – odota vaiheeseen 10 alla.
7.
Liu'uta näyttökokoonpano näyttötukeen asettamalla kaksi metallitankoa kahteen uraan näyttökokoonpanon
takana. Vie liika punnitusanturin kaapeli pois näkyvistä kaideputken sisään. HUOMAA: Punnitusanturin
kaapelin tulisi nyt olla kiinni urassa näytön ja näytön tuen välissä (katso
8.
Aseta 4 M4-ristikantaruuvia metalliseen näyttötukeen ja kiristä.
9.
Kiinnitä adapterin pidike kaiteen sisäpuolelle kahdella (2) #8 x ½ peltiruuvilla ja kiristä.
10.
Liitä adapteri näytön virtaliitäntään. Aseta ja kiinnitä sitten johto näkyvissä olevaan toiseen uraan
vasemmalla näytön takana (katso
suuret takakannen kannat uriin näytön takana. Napsauta kansi kevyesti paikalleen ja kiristä se kahdella
kuperapäisellä M4 -ristikantaruuvilla. Älä kytke vaakaa virtalähteeseen, ennen kuin se on kokonaan
koottu.
11.
Kohdista näyttö keskikaiteeseen kiertämällä sitä ja kiinnitä sitten näytön etu- ja takatukikannet. Napsauta
ne kevyesti paikoilleen.
12.
Kiinnitä virtajohto keskikaiteen sisäpuolelle käyttäen 4 muovista johtoklippiä, jotka pitävät johdon pois tieltä.
Klippien tarratausta lähtee irti, jotta klipit voidaan kiinnittää vaakaan lievän voiman avulla.
13.
Tee tarvittavat säädöt vaa'an saamiseksi vaakatasoon kiertämällä jalkoja sisään tai ulos tarpeen mukaan.
14.
Vaaka on nyt koottu. Kytke vaa'an verkkolaite verkkovirtaan ja/tai aseta paristot sisään.
Downloaded from
www.Manualslib.com

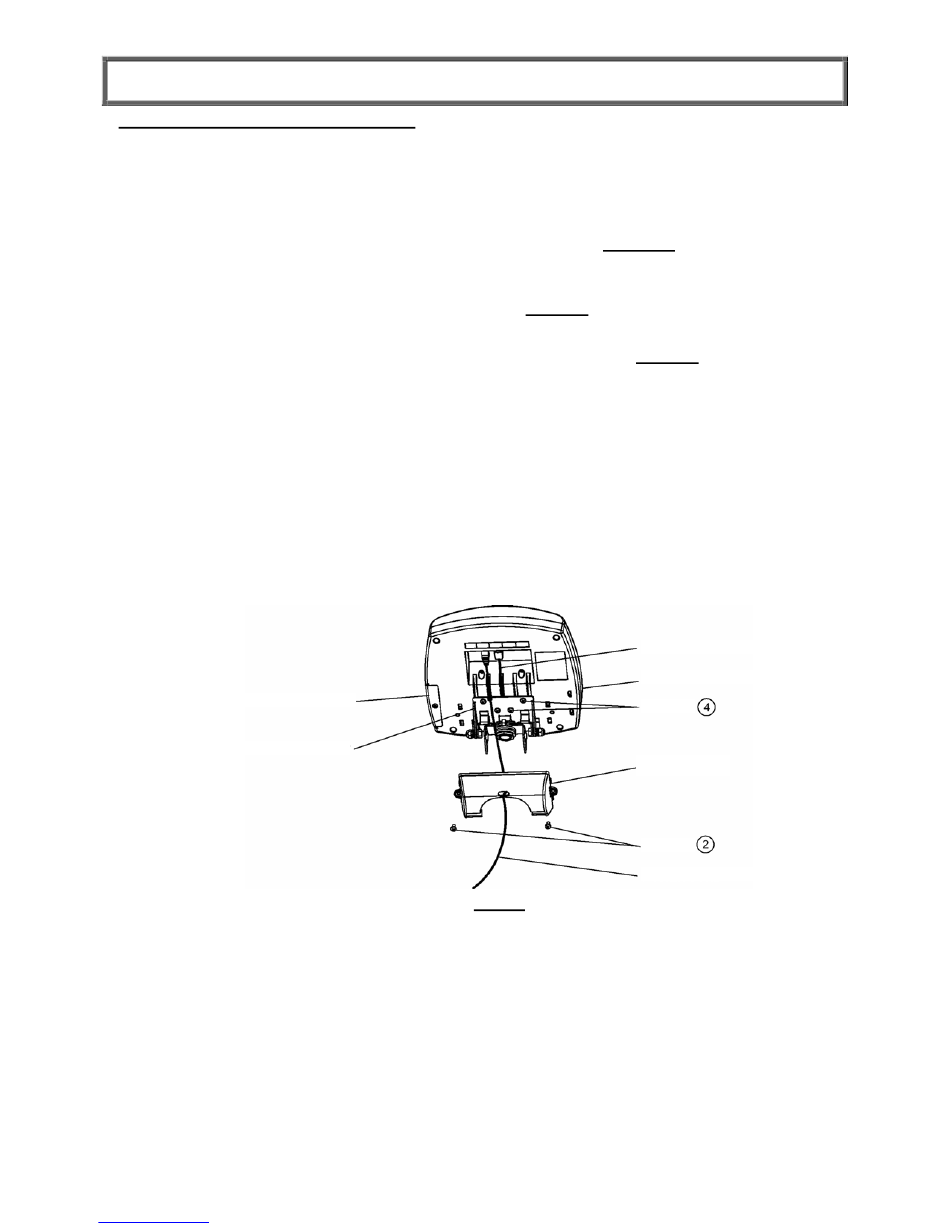

Figure 4
