MONTERING AV 2500KGWA (FORTSATT)
Montering av en 2500KGWA vekt (fortsatt):
Det anbefales at monteringen utføres av to personer.
1. Plasser vekten på et flatt, nivellert og tørt gulv.
2. Finn og ta opp senterrekkverket, finn deretter belastningscellekabelen, knyt den opp og trekk den ut av bunnen.
3. Plasser rekkverket over plattformen og mat kabelen gjennom rekkverksfestet på basen. Pass på så kabelen ikke
klemmes.
4. Skyv senterrekkverket over rekkverksholderne på plattformen og fest rekkverket til rekkverksholderne med fire
(4) M8 1,25 x 3/4 skruer, fire (4) M8 stoppskiver (D) og unbrakonøkkelen (se Figur 1). Trekk deretter til alle
skruene. IKKE TREKK DEM TIL FOR MYE.
5. Trekk i rekkverket for å tippe vekten og legg den forsiktig med fronten ned på gulvet. Vær forsiktig med rampen,
den kan åpne seg når vekten tippes forover.
6. Grip belastningscellekabelen som stikker ut fra bunnen av basen og stikk den gjennom metalldekslet på vektens
base, deretter plugger du den i belastningscelleporten nær midten på basen.
7. Trekk overskytende kabel gjennom toppen på vekten.
8. Skru de fire føttene inn i undersiden av basen. Hver fot skal skrus helt inn for hånd, deretter skrus de ut igjen 1,5
omdreining. Dette gjør at belastningscellen virker som den skal og gjør vekten nøyaktig.
9. Tipp vekten forsiktig tilbake til oppreist stilling på gulvet. Vær forsiktig med rampen, den kan vippe tilbake når
vekten rettes opp. IKKE MIST VEKTEN. Juster føttene slik at vekten står i vater. Påse at føttene IKKE er helt
skrudd inn i basen (se trinn 8 ovenfor).
10. Roter displayholderen 90 grader og plasser displayet på holderen. Plugg belastningscellekabelens kontakt i
belastningscelleporten på baksiden av displayet, og legg og fest kabelen i senterkanalen på displayet. Se Figur 2
ovenfor for en illustrasjon. Merk: Ikke fest strømledningen på dette tidspunktet. Vent til trinn 14.
11. Skyv displayet inn på displayholderen av metall og påse at de to metalltappene går inn i sporene på baksiden av
displayet. Merk: Belastningscellekabelen skal nå festes i kanalen mellom displayet og displayholderen.
12. Sett i fire (4) M4 stjerneskruer (C) i displayholderen av metall og trekk til (se Figur 1).
13. Fest adapterholderen til senterrekkverket med to (2) #8 x 1/2 (B) metallskruer, og trekk til.
14. Koble strømadapteren til strømporten på displayet, sett deretter i og fest ledningen i den eksponerte delen av den
andre kanalen fra venstre på baksiden av displayet (se Figur 2 ovenfor). Hold ledningen på plass gjennom
festesporet på bakdekslet og still inn de store tappene på bakdekslet med sporene på baksiden av displayet.
Trykk lett for at dekslet skal klemmes på plass og fest det med to (2) M4 stjerneskruer (C). Ikke plugg vekten i
en strømforsyning før den er ferdig montert.
15. Roter displayet for å stille det inn med senterrekkverket og fest frontdekslet og det lille bakdekslet på holderen.
Trykk lett så dekslene klemmes på plass.
16. Fest strømledningen til innsiden av senterrekkverket med 4 plastkabelklemmer, arrangert slik at ledningen er ute
av veien. Papiret på baksiden av klemmene kan tas av og avdekker limet som gjør at klemmene kan klemmes på
vekten.
17. Vekten er nå ferdig montert. Plugg vektadapteren i strømkilden og/eller sett i batterier.
Downloaded from www.Manualslib.com
BATTERIDEKSEL
DISPLAYHOLDER
manuals search engine
BELASTNINGSCELLEKABEL
DISPLAYENHET
SKRUER
BAKDEKSEL
SKRUER
STRØMLEDNING

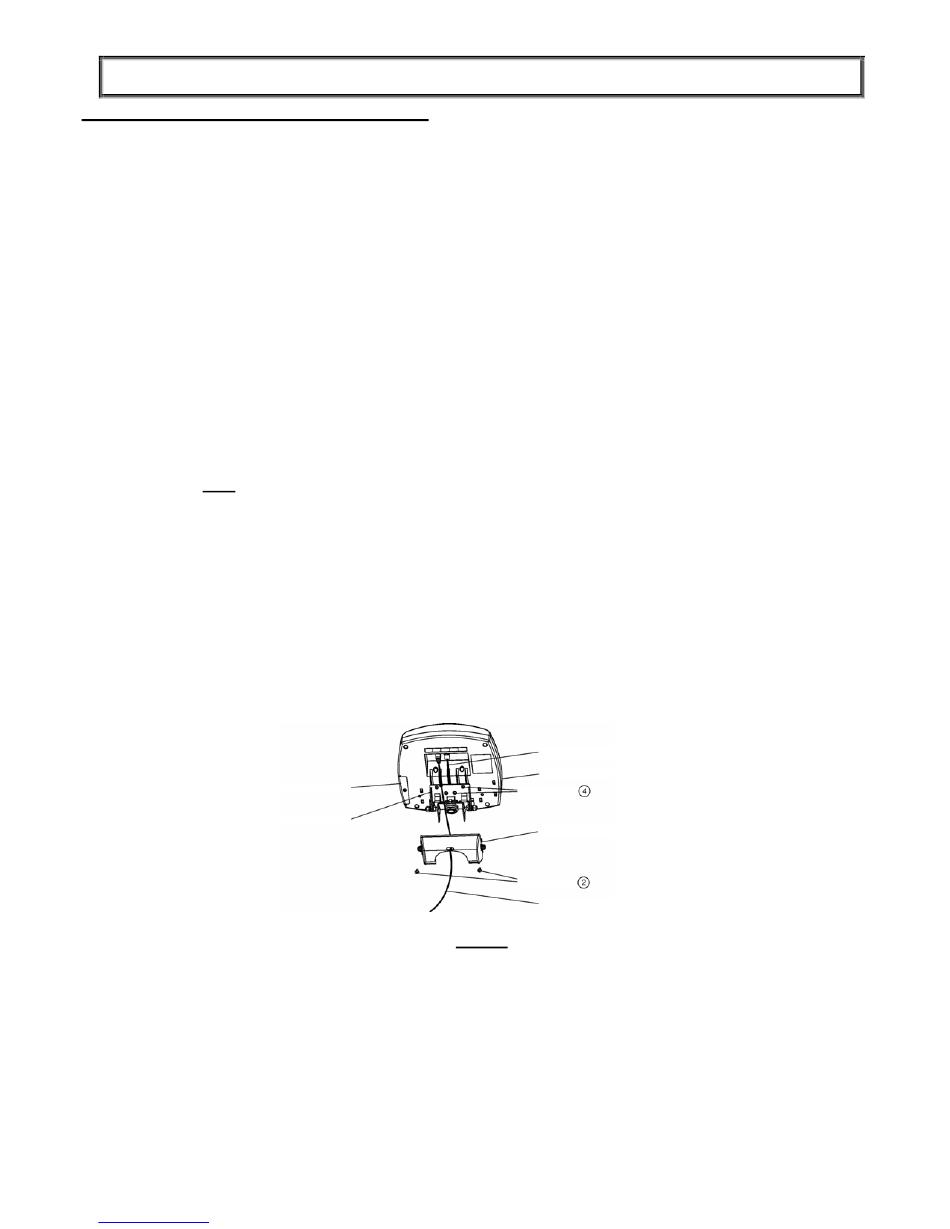

Figur 2
