MONTAŻ WAGI 2500KGWA (CIĄG DALSZY)
Montaż wagi 2500KGWA (ciąg dalszy):
Zaleca się wykonywanie montażu wagi przez dwie osoby.
Umieść wagę na płaskiej, równej i suchej powierzchni.
1.
Zlokalizuj i podnieś środkową poręcz, a następnie znajdź przewód ogniwa obciążnikowego, rozwiąż go i wyciągnij
2.
z dolnej części.
Umieść poręcz nad platformą i przeprowadź przewód przez wspornik poręczy w podstawie, uważając, żeby go
3.
nie przygnieść.
Nasuń środkową poręcz na wsporniki poręczy w podstawie i zamocuj ją przy użyciu czterech (4) śrub M8 1,25 x
4.
¾ (A), czterech (4) podkładek M8 (D) i klucza imbusowego (patrz ilustracja 1). Następnie dokręć śruby. NIE
DOKRĘCAJ ŚRUB ZBYT MOCNO.
Pociągnij za poręcz, aby przechylić wagę, i ostrożnie połóż ją na podłodze, uważnie obserwując rampę, ponieważ
5.
może się ona otworzyć podczas przechylania wagi do przodu.
Chwyć przewód ogniwa obciążnikowego wystający z dolnej części podstawy i przeprowadź go przez metalową
6.
osłonę zabezpieczającą w podstawie wagi, a następnie podłącz do portu ogniwa obciążnikowego w pobliżu
środka podstawy.
Przeciągnij nadmiarowy przewód przez górną część wagi.
7.
Wkręć cztery nóżki w spodnią część podstawy. Każdą nóżkę należy całkowicie dokręcić ręcznie, a następnie
8.
odkręcić o 1 ½ obrotu. Zapewnia to prawidłowe działanie ogniwa obciążnikowego i precyzję wskazań wagi.
Ostrożnie ustaw wagę z powrotem w pozycji pionowej na podłodze, uważnie obserwując rampę, która może się
9.
przesunąć w dół podczas ustawiania wagi pionowo. NIE WOLNO UPUŚCIĆ WAGI. Dopasuj ustawienie nóżek w
celu wypoziomowania wagi. Sprawdź, czy nóżki NIE są całkowicie wkręcone w podstawę (patrz punkt 8 powyżej).
10. Obróć wspornik wyświetlacza o 90°, a następnie umieść moduł wyświetlacza w pobliżu wspornika. Podłącz złącze
przewodu ogniwa obciążnikowego do portu ogniwa obciążnikowego z tyłu wyświetlacza, a następnie umieść i
zamocuj przewód w środkowym kanale w wyświetlaczu. Patrz ilustracja 2. Uwaga: Nie należy na tym etapie
podłączać przewodu zasilania. Należy wstrzymać się z tą czynnością do punktu 14.
11. Nasuń moduł wyświetlacza na metalowy wspornik wyświetlacza, wsuwając dwa metalowe zaczepy w otwory w
tylnej części wyświetlacza. Uwaga: Przewód ogniwa obciążnikowego powinien być w tym momencie
zamocowany w kanale między modułem wyświetlacza i jego wspornikiem.
12. Włóż cztery (4) śruby krzyżakowe M4 z łbem stożkowym ściętym (C) w otwory w metalowym wsporniku
wyświetlacza i dokręć je (patrz ilustracja 1).
13. Zamocuj uchwyt zasilacza do środkowej poręczy przy użyciu dwóch (2) śrub z blachy #8 x ½ (B) i dokręć śruby.
14. Podłącz zasilacz do portu zasilania w wyświetlaczu, a następnie umieść i zamocuj przewód w otwartej części
drugiego kanału po lewej stronie z tyłu wyświetlacza (patrz ilustracja 2 powyżej). Zamocuj przewód w szczelinie
ustalającej na tylnej pokrywie i ustaw duże zaczepy tylnej pokrywy w jednej linii z otworami w tylnej części modułu
wyświetlacza. Lekko naciskając, zatrzaśnij pokrywę w odpowiednim położeniu i zamocuj ją przy użyciu dwóch (2)
śrub krzyżakowych M4 z łbem stożkowym ściętym (C). Nie podłączaj wagi do źródła zasilania przed
całkowitym ukończeniem montażu.
15. Obróć wyświetlacz, aby ustawić go w jednej linii ze środkową poręczą, a następnie zamontuj przednią i tylną małą
pokrywę wspornika wyświetlacza, naciskając je lekko w celu zatrzaśnięcia w odpowiednim położeniu.
16. Zamocuj przewód zasilania we wnętrzu środkowej poręczy przy użyciu czterech plastikowych spinek do
przewodu. Dzięki temu przewód zasilania nie będzie zawadzał podczas używania wagi. Zdejmij ze spinek osłonę
części pokrytej klejem, a następnie zamocuj je, lekko naciskając.
17. Montaż wagi został ukończony. Podłącz zasilacz wagi do źródła zasilania (lub) włóż baterie.
Downloaded from www.Manualslib.com
POKRYWA BATERII
WSPORNIK WYŚWIETLACZA
manuals search engine
PRZEWÓD OGNIWA OBCIĄŻNIKOWEG
MODUŁ WYŚWIETLACZA
ŚRUBY
POKRYWA TYLNA
ŚRUBY
PRZEWÓD ZASILANIA

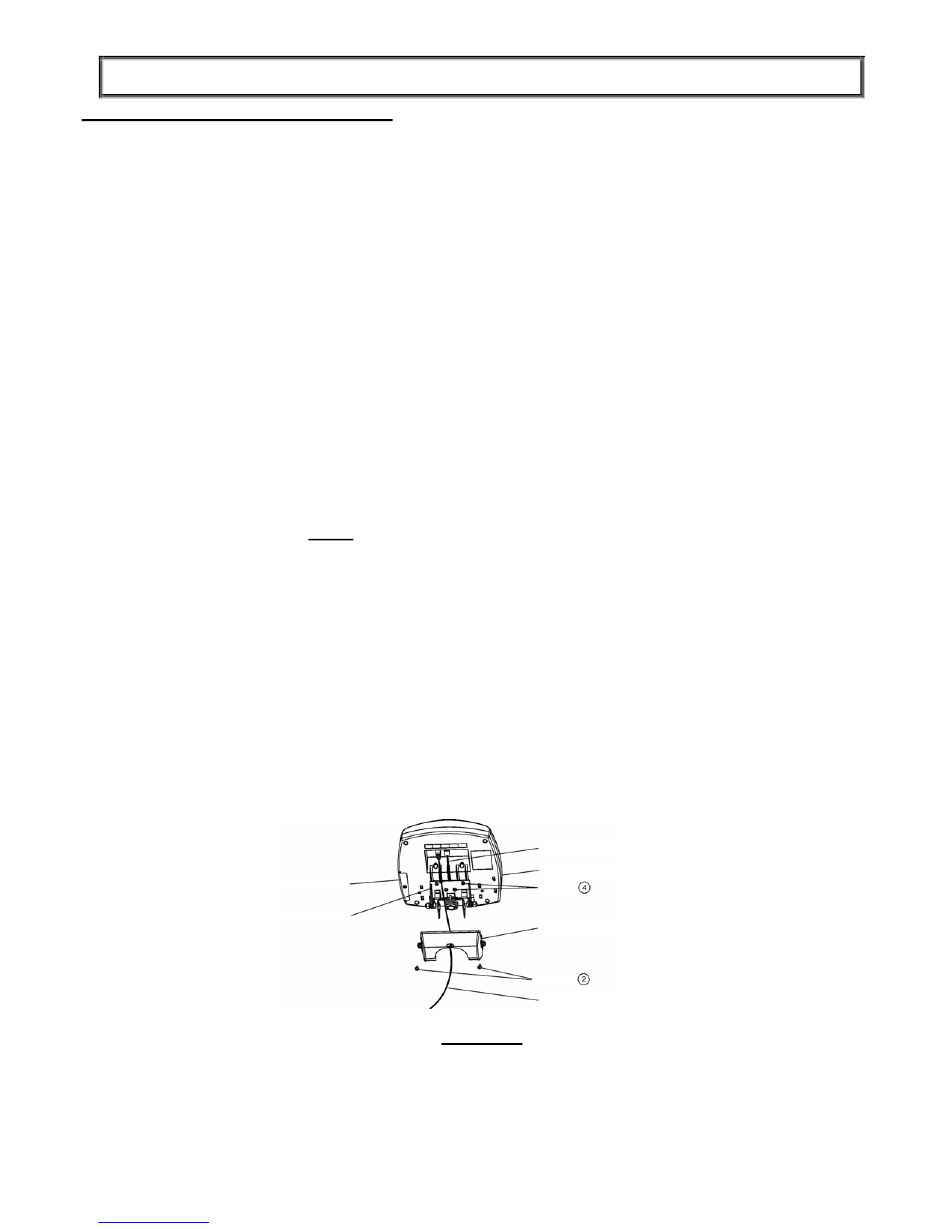

Ilustracja 2
