MONTAGEM DA 2500KGWA (CONTINUAÇÃO)
Instalar uma balança 2500KGWA (continuação):
Recomenda-se que a montagem seja realizada por duas pessoas.
1. Colocar a balança num piso plano, nivelado e seco.
2. Localizar e segurar o apoio manual central, em seguida, localizar o cabo da célula de carga, desatá-lo e puxá-lo
do fundo.
3. Posicionar o apoio manual sobre a plataforma e introduzir o cabo através do apoio manual na base, certificando-
se de que não prende o cabo.
4. Deslizar o apoio manual central sobre o apoio manual na base e apertar o apoio manual utilizando quatro (4)
parafusos M8 1,25 x ¾ (B), quatro (4) anilhas M8 (F) e a chave Allen (consultar a Figura 1). NÃO APERTAR
DEMASIADO.
5. Puxar para a frente o apoio manual para inclinar a balança e colocá-la com cuidado no chão tendo em atenção à
rampa, poderá abrir-se quando inclinar a balança para a frente.
6. Agarrar o cabo da célula de carga que aparece na base inferior e introduzi-lo através da protecção de metal na
base da balança, em seguida, ligá-lo à porta de célula de carga no centro da base.
7. Puxar o excesso do cabo através do topo da balança.
8. Colocar os 4 pés na parte inferior da base. Cada pé deverá ser apertado manualmente na totalidade e, em
seguida, desapertar 1-½ volta completa. Isto permite o funcionamento adequado da célula de carga para a
exactidão da balança.
9. Inclinar cuidadosamente a balança para trás e colocá-la na posição vertical no piso para visualizar a rampa.
Poderá rodar quando a balança está inclinada. NÃO DEIXAR CAIR A BALANÇA. Ajustar os pés para nivelar a
balança. Certificar-se de que os pés NÃO estão completamente apertados na base (consultar o Passo 8, em
cima).
10. Rodar o suporte do visor 90˚, em seguida, posicionar o conjunto do visor perto do suporte do visor. Ligar o
conector do cabo da célula de carga à porta da célula de carga na parte de trás do visor, em seguida, inserir e
fixar o cabo ao canal central do visor. Consultar a Figura 2 para ver uma ilustração. Observação: não ligar o
cabo de alimentação. Aguardar até ao Passo 14.
11. Fazer deslizar o conjunto do visor no suporte de metal do visor, certificando-se que as duas patilhas de metal
entram nas duas ranhuras na parte de trás do visor. Observação: o cabo da célula de carga deverá agora
estar encaixado no canal entre o conjunto do visor e o suporte do visor.
12. Inserir quatro (4) parafusos de cabeça cilíndrica M4 Phillips (C) no suporte de metal do visor e apertar (consultar
a Figura 1).
13. Ligar o suporte do adaptador à calha central utilizando dois (2) parafusos auto-roscantes nº. 8 x ½ (B) e apertar.
14. Ligar o adaptador de alimentação à porta de alimentação no visor, em seguida, inserir e fixar o cabo na parte
exposta do segundo canal da esquerda na parte de trás do visor (consultar a Figura 2, em cima). Fixar o cabo
através da ranhura de retenção na tampa traseira e alinhar as patilhas da tampa traseira grande com as ranhuras
na parte de trás do conjunto do visor. Pressionar ligeiramente para a tampa ficar encaixada e fixá-la com dois (2)
parafusos de cabeça cilíndrica M4 Phillips (C). Não ligar a balança a uma fonte de alimentação até estar
totalmente montada.
15. Rodar o visor para o alinhar com o apoio manual central, em seguida, colocar as tampas traseiras e frontais
pequenas do suporte do visor, pressionando ligeiramente para encaixar as tampas.
16. Fixar o cabo de alimentação à parte interior do apoio manual central utilizando os 4 clipes de plástico do cabo,
colocados de modo a manter o cabo afastado. A parte adesiva dos clipes irá sair, em seguida, os clipes podem
ser apertados à balança pressionando ligeiramente.
17. A balança está agora montada. Ligar o adaptador da balança a uma fonte de alimentação e/ou inserir as pilhas.
Downloaded from www.Manualslib.com
TAMPA DO SUPORTE DE PILHAS
SUPORTE DO VISOR
manuals search engine
CABO DA CÉLULA DE CARGA
CONJUNTO DO VISOR
PARAFUSOS
TAMPA TRASEIRA
PARAFUSOS
CABO DE ALIMENTAÇÃO

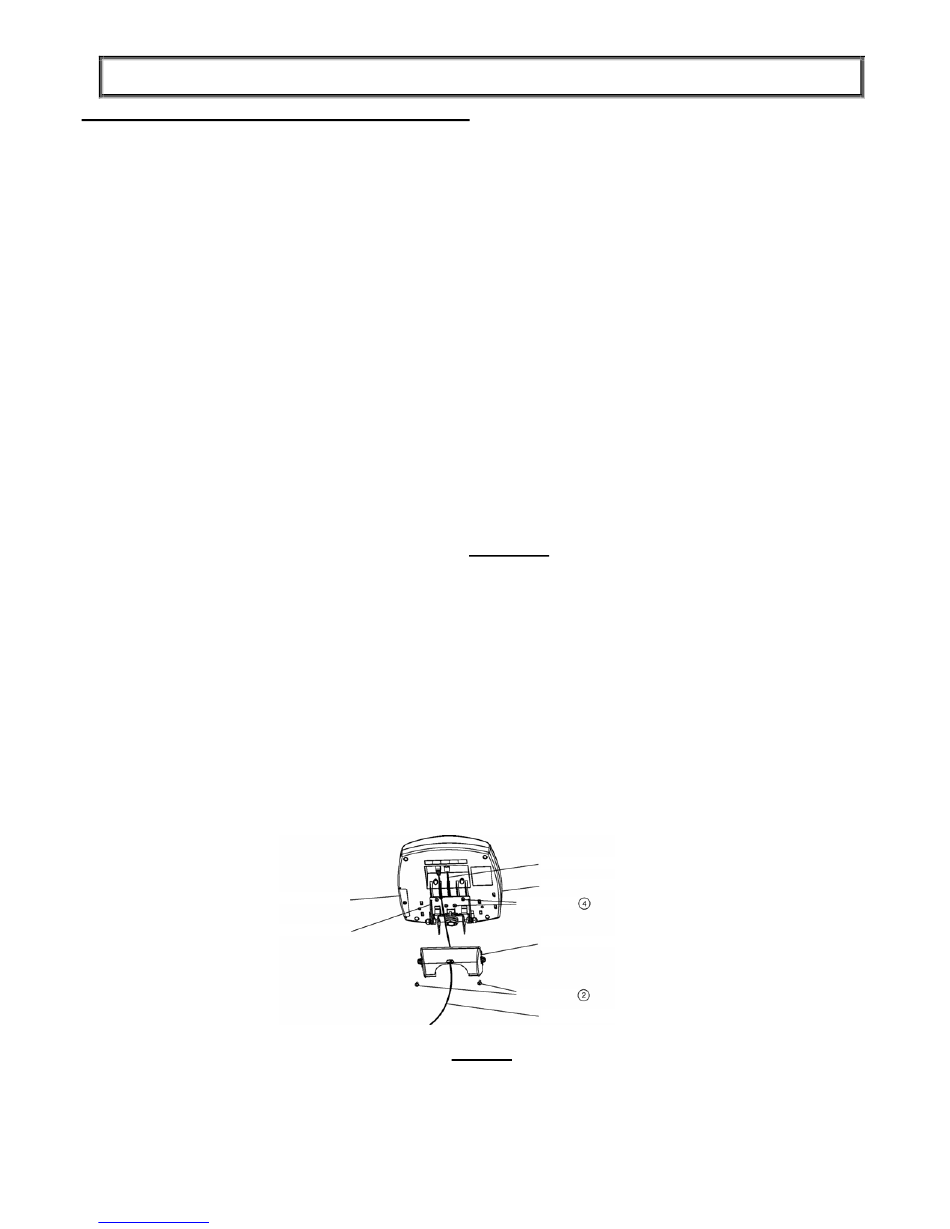

Figura 2
