2500KGWA:N KOKOAMINEN (JATKUU)
2500KGWA-vaa'an kokoaminen (jatkuu):
On suositeltavaa, että kokoamisen suorittaa kaksi henkilöä.
1. Aseta vaa'an pohja tasaiselle, kuivalle lattialle.
2. Ota keskikaide ja etsi punnitusanturin kaapeli, avaa se ja vedä se pois alaosasta.
3. Aseta kaide tasolle ja syötä kaapelia pohjan kaidetuen läpi varoen puristamasta kaapelia.
4. Liu'uta keskikaide alustan kaidetukien päälle ja kiinnitä se kaidetukiin neljällä (4) M8 1,25 x ¾ ruuvilla (A), neljällä
(4) M8-välilevyllä (D) ja kuusiokokoavaimella (katso kuva 1) ja kiristä sitten ruuvit. ÄLÄ KIRISTÄ NIITÄ LIIKAA.
5. Vedä kaiteesta eteenpäin kallistaaksesi vaa'an ja aseta se varovasti etupuoli alaspäin lattialle, varoen ramppia –
se voi aueta, kun vaakaa kallistetaan eteenpäin.
6. Tartu punnitusanturin kaapeliin, joka tulee ulos alustan pohjasta. Syötä se suojaavan metallikilven läpi vaa'an
pohjassa. Kytke se sitten punnitusanturin liitäntään alustan keskellä.
7. Vedä ylimääräinen kaapeli vaa´an yläosan läpi.
8. Kierrä 4 jalkaa alustan pohjaan. Kukin jalka täytyy kiristää käsin kierteiden loppuun ja sitten kiertää takaisin 1 - ½
täyttä kierrosta. Tämä mahdollistaa punnistusanturin toiminnan ja vaa'an tarkkuuden.
9. Käännä vaaka varovasti pystyy lattialle varoen ramppia – se voi kääntyä alas, kun vaakaa kallistetaan. ÄLÄ
PUDOTA VAAKAA. Säädä jalkoja niin, että vakaa lepää vaakatasossa. Varmista, että jalat EIVÄT ole täysin
kireällä jalustassa (katso vaihe 8 yllä).

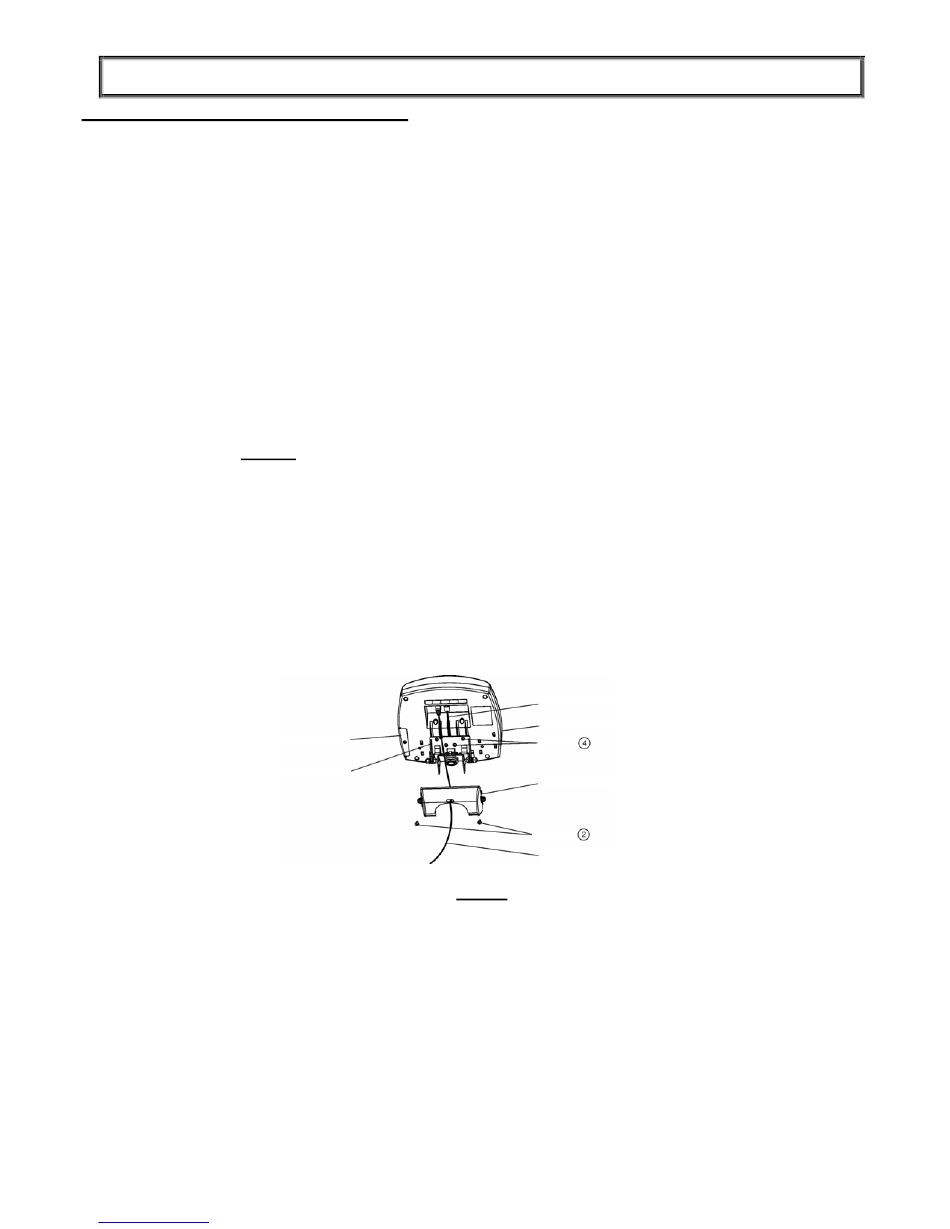

10. Kierrä näytön tukea 90 astetta ja aseta näytön kokoonpano sen viereen. Kytke punnitusanturin kaapeli sen
liittimeen näytön takana. Aseta ja kiinnitä sitten kaapeli näytön keskiuraan. Katso kuva 2 piirros yllä. Huomaa:
Älä kiinnitä virtajohtoa tässä vaiheessa. Odota vaiheeseen 14.
11. Liu'uta näyttö metalliseen näytön tukeen ja varmista, että kaksi metallikantaa osuvat näytön takana oleviin
kahteen uraan. Huomaa: Punnitusanturin kaapelin tulisi nyt olla kiinni urassa näytön ja näytön tuen
välissä.
12. Aseta neljä kuperapäistä (4) M4-ristikantaruuvia (C) metalliseen näytön tukeen ja kiristä (katso kuva 1).
13. Kiinnitä adapterin pidike keskikaiteeseen kahdella (2) #8 x ½ (B) peltiruuvilla ja kiristä.
14. Liitä adapteri näytön virtaliitäntään. Aseta ja kiinnitä sitten johto näkyvissä olevaan toiseen uraan vasemmalla
näytön takana (katso kuva 2 yllä). Pidä johtoa paikallaan takakannen kiinnikeurassa ja kohdista suuret
takakannen kannat uriin näytön takana. Napsauta kansi kevyesti paikalleen ja kiristä se kahdella kuperapäisellä
(2) M4-ristikantaruuvilla (C). Älä kytke vaakaa virtalähteeseen, ennen kuin se on kokonaan koottu.
15. Kohdista näyttö keskikaiteeseen kiertämällä sitä ja kiinnitä sitten näytön etu- ja takatukikannet. Napsauta ne
kevyesti paikoilleen.
16. Kiinnitä virtajohto keskikaiteen sisäpuolelle käyttäen 4 muovista johtoklippiä, jotka pitävät johdon pois tieltä.
Klippien tarratausta lähtee irti, jotta klipit voidaan kiinnittää vaakaan lievän voiman avulla.
17. Vaaka on nyt koottu. Kytke vaa'an verkkolaite verkkovirtaan ja/tai aseta paristot sisään.
Downloaded from www.Manualslib.com
PARISTOKANSI
NÄYTÖN TUKI
manuals search engine
VOIMA-ANTURIN KAAPELI
NÄYTTÖKOKONAISUUS
RUUVIT
TAKAKANSI
RUUVIT
VIRTAJOHTO
Kuva 2
