2500KGWA MONTERING (FORTSÄTTNING)
Montering av vågen 2500KGWA (fortsättning):
Det rekommenderas att monteringen utförs av två personer.
1. Placera vågens bas på ett plant, jämnt och torrt golv.
2. Ta upp mittenräcket, hitta kabeln till lastcellen, frigör den och dra ut den på undersidan.
3. Placera räcket på plattformen och för kabeln genom räckets stöd i basen. Se till att kabeln inte kommer i kläm.
4. Skjut mittenräcket över dess stöd på bottenplattan och fäst räcket i dess stöd med fyra (4) M8-skruvar 1,25 x ¾
tum (A), fyra (4) M8-brickor (D) och insexnyckeln (se bild 1). Dra sedan åt skruvarna. DRA INTE ÅT FÖR HÅRT.
5. Dra framåt i räcket för att luta vågen framåt och placera den försiktigt med framsidan mot golvet, och var
uppmärksam på rampen - den kan fällas ner då vågen lutas.
6. Ta tag i lastcellens kabel, som sticker ut på undersidan av basen och led kabeln genom det skyddande
metallhöljet i basen. Anslut den sedan till lastcellens port i mitten av basen.
7. Dra den resterande delen av kabeln genom överdelen av vågen.
8. Träd 4 fot i undersidan av basen. Varje fot ska dras åt helt för hand och sedan vridas tillbaka ett eller ett halvt
varv. Det möjliggör korrekt funktion för lastcellen så att vågen fungerar som den ska.
9. Luta försiktigt vågen tillbaka till upprätt läge på golvet och var uppmärksam på rampen - den kan fällas ner då
vågen lutas. SLÄPP INTE NED VÅGEN. Justera fötterna tills vågen är i jämn nivå. Vara noga med att fötterna
inte är helt åtdragna (se steg 8 ovan).
10. Vrid displayens stöd 90˚ och placera sedan displayenheten nära displaystödet. Anslut lastcellens kabelkontakt till
lastcellens port på baksidan av displayen och placera sedan och fäst kabeln i centerkanalen på displayen. Se bild
2. Obs: Anslut inte strömkabeln ännu. Vänta tills steg 14.
11. Skjut displayenheten på displaystödet och se till att de två metallflikarna sticks i de två fördjupningarna på
baksidan av displayen. Obs: Kabeln till lastcellen ska nu fästas i kanalen mellan displayenheten och
displaystödet.
12. Sätt i fyra (4) koniska M4-stjärnskruvar (C) i metallstödet för displayen och dra åt (se bild 1).
13. Fäst adapterhållaren på mittenräcket med två (2) plåtskruvar #8 x ½ (B) och dra åt.
14. Anslut nätadaptern till strömporten på displayen och för sedan in och anslut kabeln i den exponerade delen av
den andra kanalen från vänster på baksidan av displayen (se bild 2 ovan). Håll sladden på plats med hjälp av
låsningsspåret på baksidan och rikta in de stora flikarna på baksidan med fördjupningarna på baksidan av
displayenheten. Tryck lätt så att höljet snäpps på plats och fäst det med två (2) koniska M4-stjärnskruvar (C).
Koppla inte in vågen till någon strömkälla innan vågen är färdigmonterad.
15. Rotera displayen för att anpassa den till mittenräcket och fäst sedan det främre och bakre skyddet för
displaystödet med ett lätt tryck så att de snäpps på plats.
16. Fäst sladden på insidan av mittenräcket med hjälp av 4 plasthållare för att hålla sladden ur vägen. Den
självhäftande baksidan på hållarna frigörs genom att avlägsna skyddet, varefter hållarna kan fästas på vågen
med en lätt tryckning.
17. Vågen är nu färdigmonterad. Anslut strömadaptern till en strömkälla och/eller sätt i batterier.
Downloaded from www.Manualslib.com

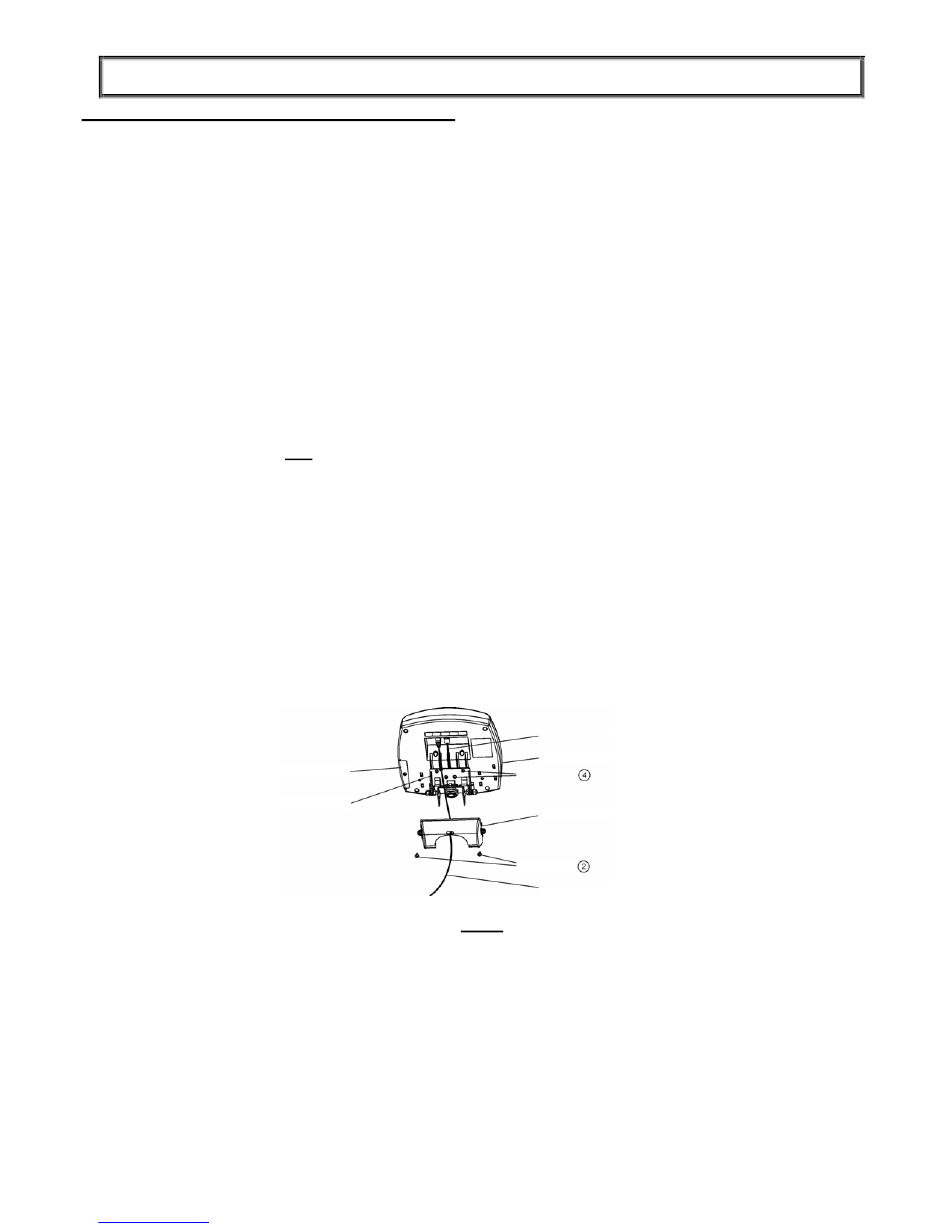

BATTERILUCKA
DISPLAYSTÖD
manuals search engine
KABEL TILL LASTCELLEN
DISPLAYENHET
SKRUVAR
BAKRE SKYDD
SKRUVAR
NÄTSLADD
Bild 2
