4. Arbeiten mit der Cryo-Gate

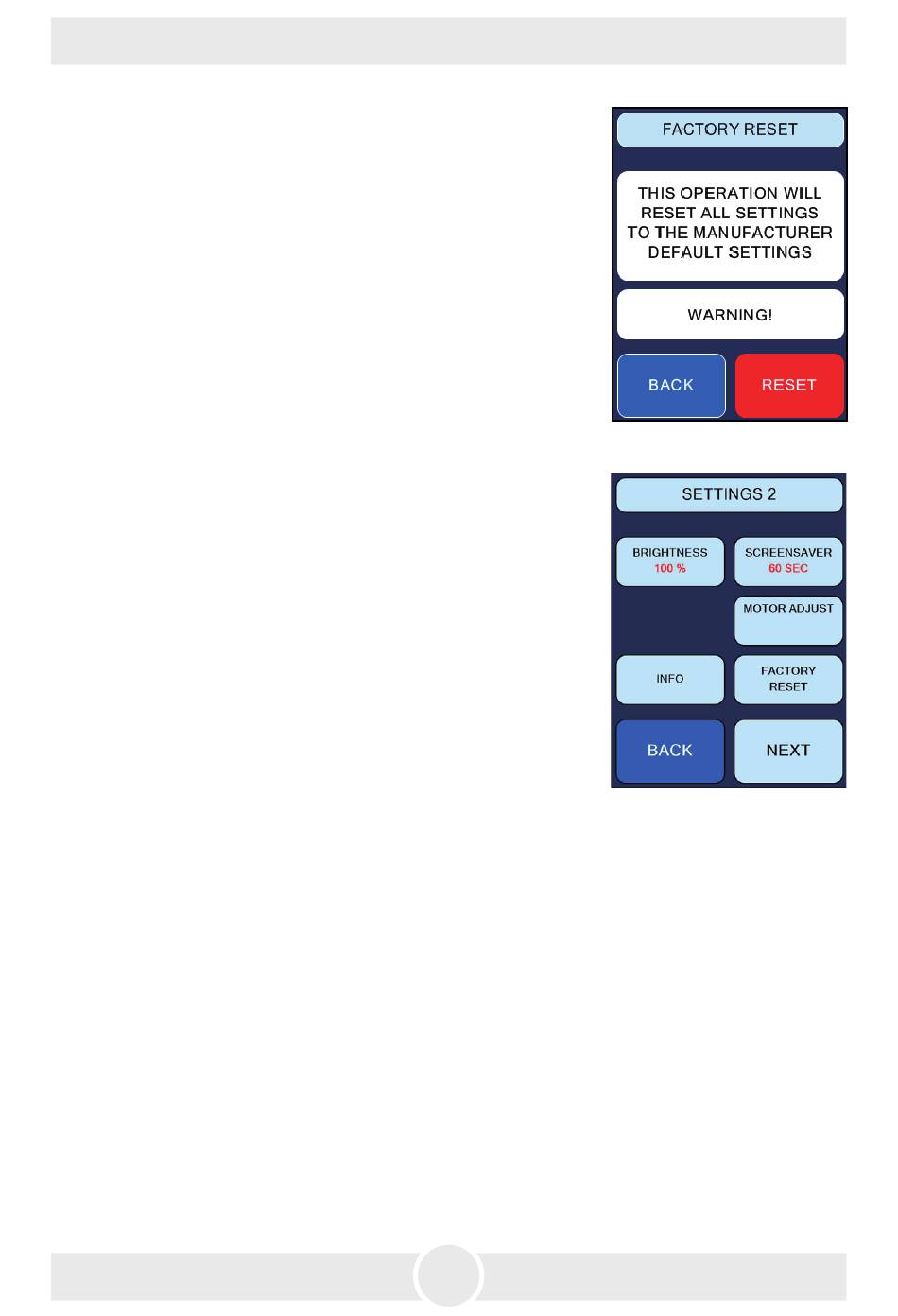

4.4.6.4 Factory Reset
Hier können die Werkseinstellungen geladen werden.
– Drücken Sie am Hauptbildschirm SETTINGS, im anschlies-
senden „Settings 1"-Bildschirm NEXT und im „Settings
2"-Bildschirm (Abb. 3, Zeile 4) FACTORY RESET.
– Drücken Sie RESET, wenn Sie sich sicher sind, dass Sie die
Werkseinstellungen wiederherstellen möchten.
Mit BACK gelangen Sie zum vorherigen Bildschirm, ohne
dass das Reset gestartet wird.
4.4.6.5 Motor Adjust
Nach dem Austausch des Stepper-Motors muß dessen Null-
punkt eingemessen/kalibriert werden.
WICHTIG: Während des Kalibriervorgangs darf kein
externes Signal (DMX) angeschlossen sein!
– Drücken Sie am Hauptbildschirm SETTINGS, im anschlies-
senden „Settings 1"-Bildschirm NEXT und im „Settings
2"-Bildschirm (Abb. 3, Zeile 2) MOTOR ADJUST.
– Um die Kalibrierung zu starten, halten Sie den MOTOR
ADJUST-Button für drei Sekunden gedrückt. Der Button
wird grün.
– Die Kalibrierung startet nun automatisch, dabei bewegt
sich der Motor leicht. Ist die Kalibrierung beendet, wird
der Button wieder blau.
4.5 Pin-Belegung
5pol XLR (DMX):
Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +, Pin 4 u. 5 = nc
3pol XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50 mA
(für Modelle mit Stepper-Motor)
19
Abb. 17
Abb. 18
