4. Arbeiten mit der Cryo-Gate

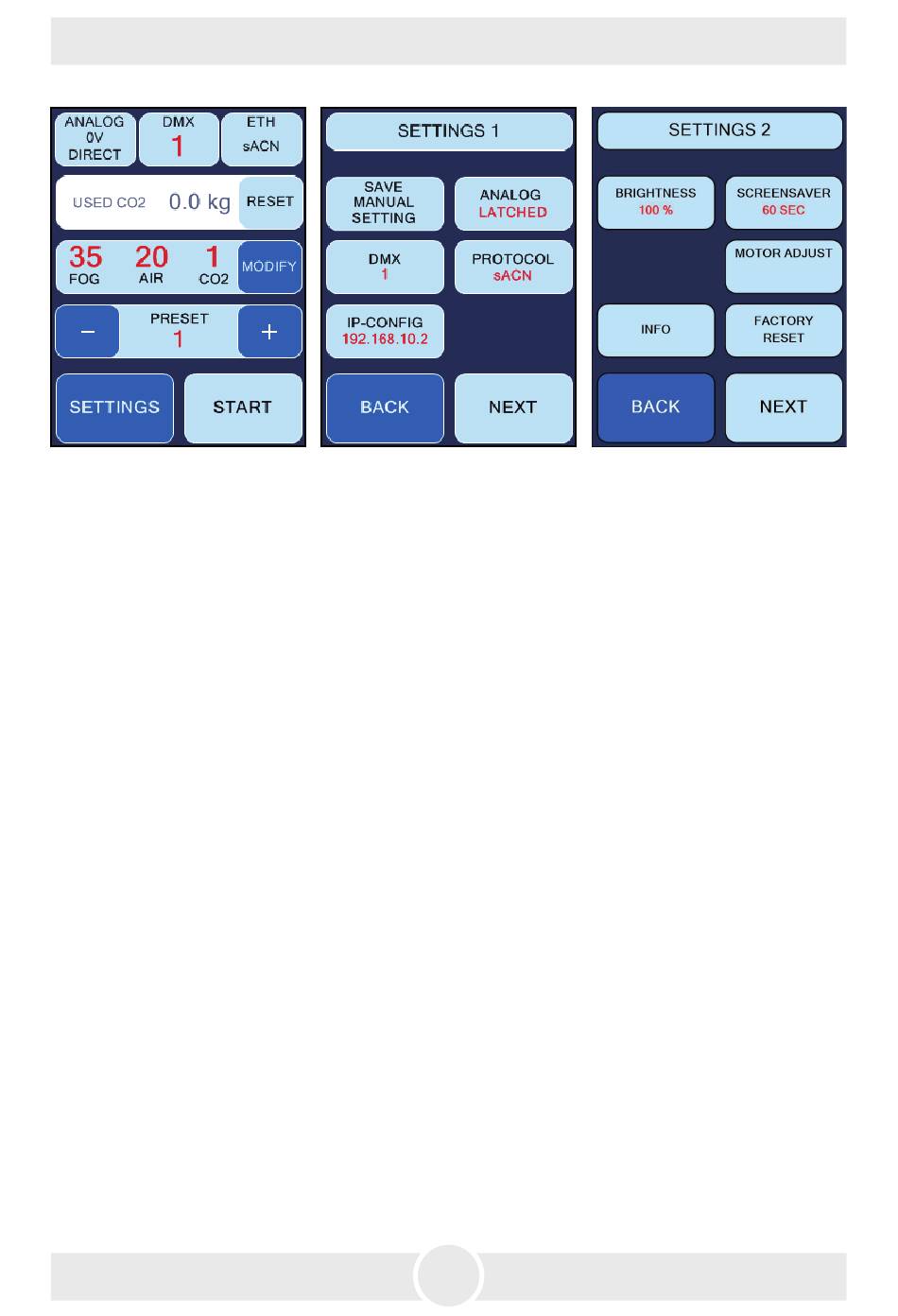

Abb. 1 Hauptbildschirm
Wird die Cryo-Gate gestartet, wird nach dem Firmenlogo der Hauptbildschirm (Abb.
1) angezeigt.
Obere Zeile von links nach rechts:
– Anzeige ANALOG: zeigt den ausgewählten Modus und die aktuelle Spannung an.
Siehe Punkt 4.4.2
– Anzeige DMX: zeigt an, ob DMX aktiv ist und welche Adresse ausgewählt ist. Siehe
Punkt 4.4.3
– Anzeige ETH: zeigt an welches Ethernet-Protokoll ausgewählt wurde und ob die
Maschine über Ethernet gesteuert wird. Siehe Punkt 4.4.4
Zweite Zeile: zeigt den aktuellen Verbrauch an CO
zurückgesetzt werden, wenn eine neue Flasche angeschlossen wurde. Dieser Wert zeigt
lediglich den ungefähren Verbrauch an.
Dritte Zeile: Aktuelle Werte für Nebel (Pumpe), Luftzufuhr und CO
können diese verändert werden. Siehe Punkt 4.4.1
Höhere Luftzufuhr => höhere Austrittsgeschwindigkeit, höherer Nebelteppich
Mehr Fog (also mehr Ausstoß/Pumpenleistung) => mehr Bodennebel - mehr CO
wird benötigt.
Vierte Zeile: Auswahl Preset. Siehe Punkt 4.4.1
Fünfte Zeile: SETTINGS => Gehe ins Einstellungsmenü, START => manueller Start des
Nebelvorgangs.
Abb. 2 Settings 1
11
Abb. 3 Settings 2
an. Mit RESET kann dieser Wert
2
2
. Mit MODIFY
2
