GERÄTEBESCHREIBUNG

Features

Der LED-Tube Basic Controller wurde für anspruchsvolle Anwender entwickelt:
• 5 DMX-Kanäle
• Steuerbarer DMX- oder Stand-alone-Controller
• 4000 Röhren können gesteuert werden
• 38 Programme
• DMX IN und DMX OUT

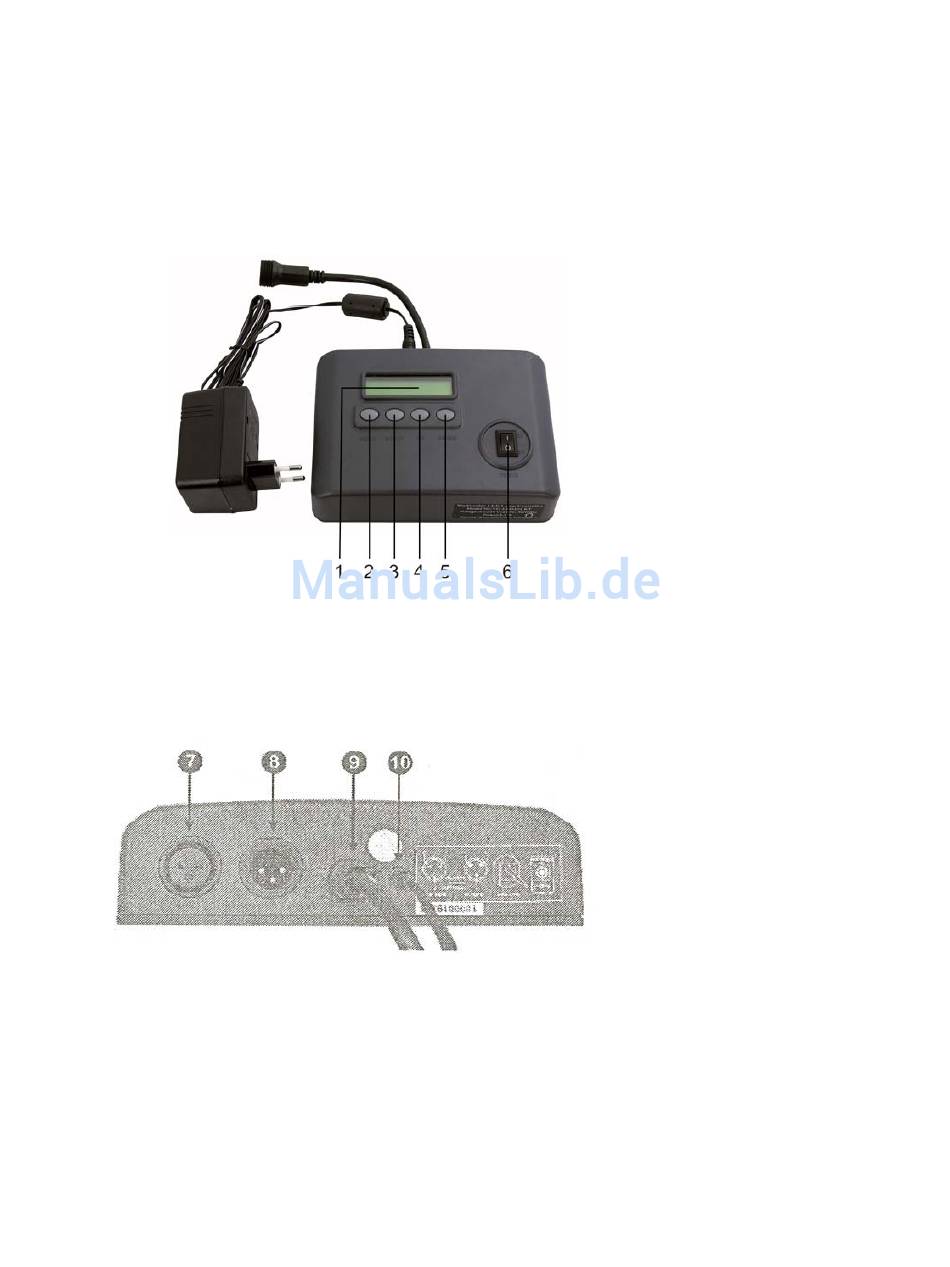

Geräteübersicht
1) LCD Display
2) Modus: Ändern Sie die vorprogrammierten Modi.
3) Set Up: Ändern Sie die vorprogrammierten Modi (Geschwindigkeit, Blitz, Farben).
4) Adjust Up: Erhöhen Sie die DMX-Adresse oder Programm-Optionen.
5) Adjust Down: Senken Sie die DMX-Adresse oder die Programm-Optionen.
6) ON / OFF
Rückseite
7) 3-Pin DMX IN-Anschluss: XLR-Buchse (männlich), um DMX-Signale zu empfangen.
8) 3-Pin DMX OUT-Anschluss: XLR-Buchse (weiblich), um DMX-Signale zu senden.
9) Output zur LED-Tube.
10) Power 12V DC
4
Abb. 1
Abb. 2
