SHOWTEC LED Tube Basic Controller Bedienungsanleitung Seite 8

Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) in das letzte Gerät zu stecken, um eine
einwandfreie Übertragung auf der DMX-Datenverbindung zu sichern.
Schalten Sie den Strom erst ein, wenn das ganze System aufgebaut und einwandfrei angeschlossen
ist. Trennen Sie das Gerät immer vom Hauptstrom, bevor Sie Reinigungs- oder Servicearbeiten
durchführen. Bei Schäden, die durch Unachtsamkeit bzw. Fahrlässigkeit entstehen, erlischt die
Garantie.
1) Testen Sie jede LED-Tube unabhängig voneinander, bevor Sie sie installieren. Schließen Sie jede LED-
Tube separat an die Hauptanschlüsse an (schließen Sie die Signal-Kabel nicht an!). Die LED-Tube ist
OK, wenn Sie weiß leuchtet.
2) Schließen Sie die Signalkabel von allen LED-Tubes zusammen. Stellen Sie sicher, dass der Plastikring
gut geschlossen ist.

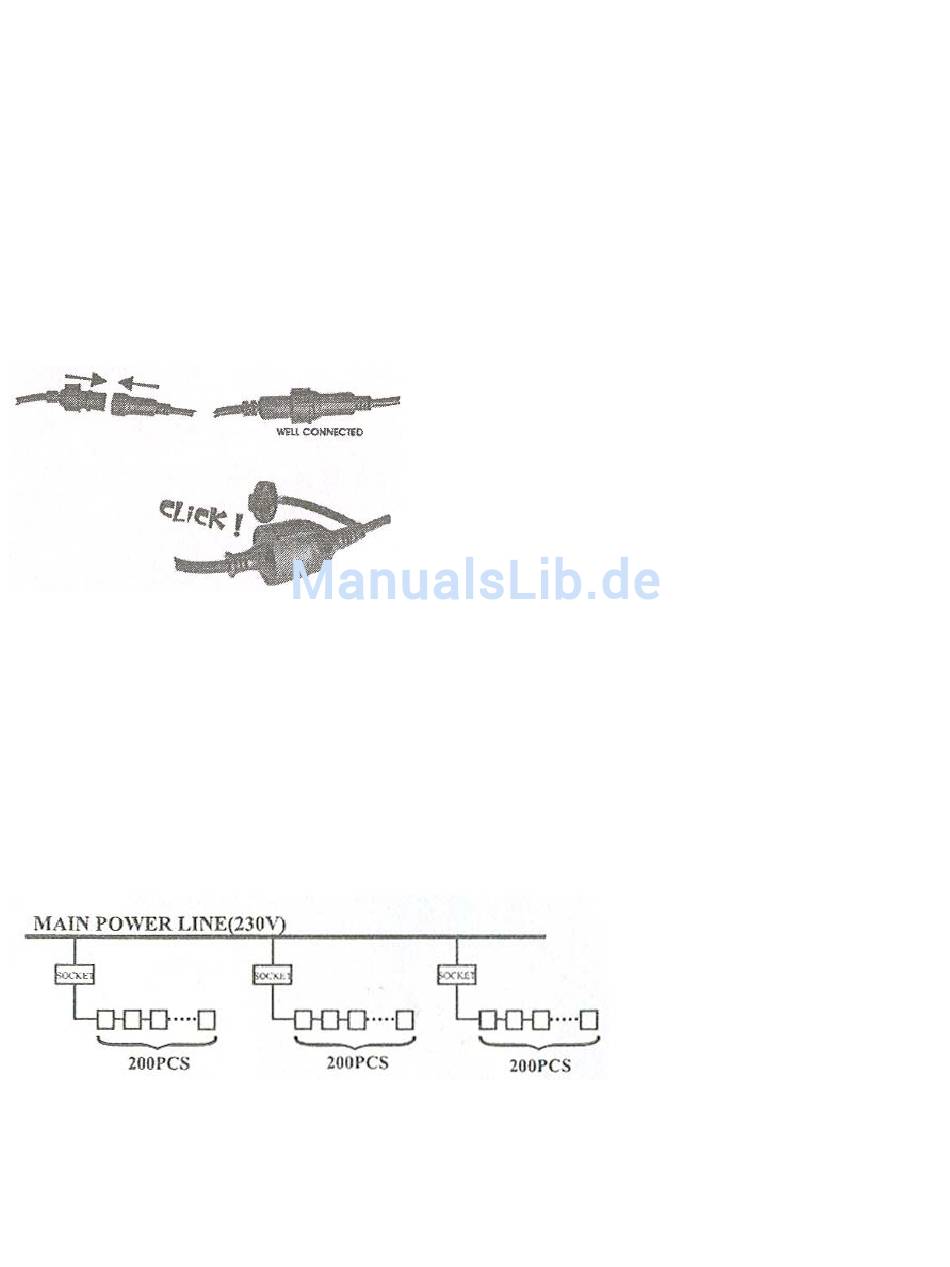

3) Schließen Sie die Hauptkabel der LED-Tubes zusammen. Die Hauptanschlüsse haben einen IP-44
. Schutzgrad. Um wirklich einen vollen IP-44 Schutz zu erhalten müssen Sie ein Klicken hören, wenn Sie
die Anschlüsse zusammenstecken. In Außenbereichen müssen Sie die Anschlüsse verschließen und mit
Silikon schützen.
Testen Sie den Anchluss zwischen Controller und allen LED-Tubes. Schalten Sie den Controller ein,
4)
drücken Sie die Modus-Taste, wählen Sie TEST-MODE und drücken Sie die SET UP-Taste: der
Bildschirm zeigt an: Connection OK if tubes are red? Alle LED-Tubes sollten vollkommen rot sein,
wenn die Verbindung OK ist.
5) LED-Tube Einstellung: Drücken Sie auf MODE, wählen Sie ADDRESS MODE und drücken Sie die
SET UP-Taste, der Bildschirm zeigt Initializing addr Waiting... für 2-3 Sekunden. Der Bildschirm zeigt
OK! Address is done einmal, dann ist die Einstellung beendet.
6) Wählen Sie den Arbeitsmodus: Drücken Sie MODE, um den Arbeitsmodus auszuwählen. Hinweis: Bitte
gehen Sie so vor wie in den vorherigen 3 Schritten beschrieben, wenn Sie die LED-Tubes zum ersten
Mal installieren oder erneut anschließen, sonst arbeiten die LED-Tubes nicht korrekt.
7) Installations-Beispiel
Jedes Mal, wenn Sie mehr als 200 LED-Tubes verwenden, müssen diese von einer anderen Stromquelle
gespeist werden – sonst könnte die Hauptsicherung durchbrennen.
8) Schließen Sie die Signal Input-Kabel der ersten LED-Tube in den Signal-Output-Anschluss des
Controllers. Benutzen Sie eventuell optional 5m oder 10m Verlängerungskabel.
9) Schließen Sie das Hauptkabel der ersten Röhre an die Steckdose an.
10) Schalten Sie den Controller ein.
Abb. 5
6
Abb. 6
