41010 LED TUBE BASIC

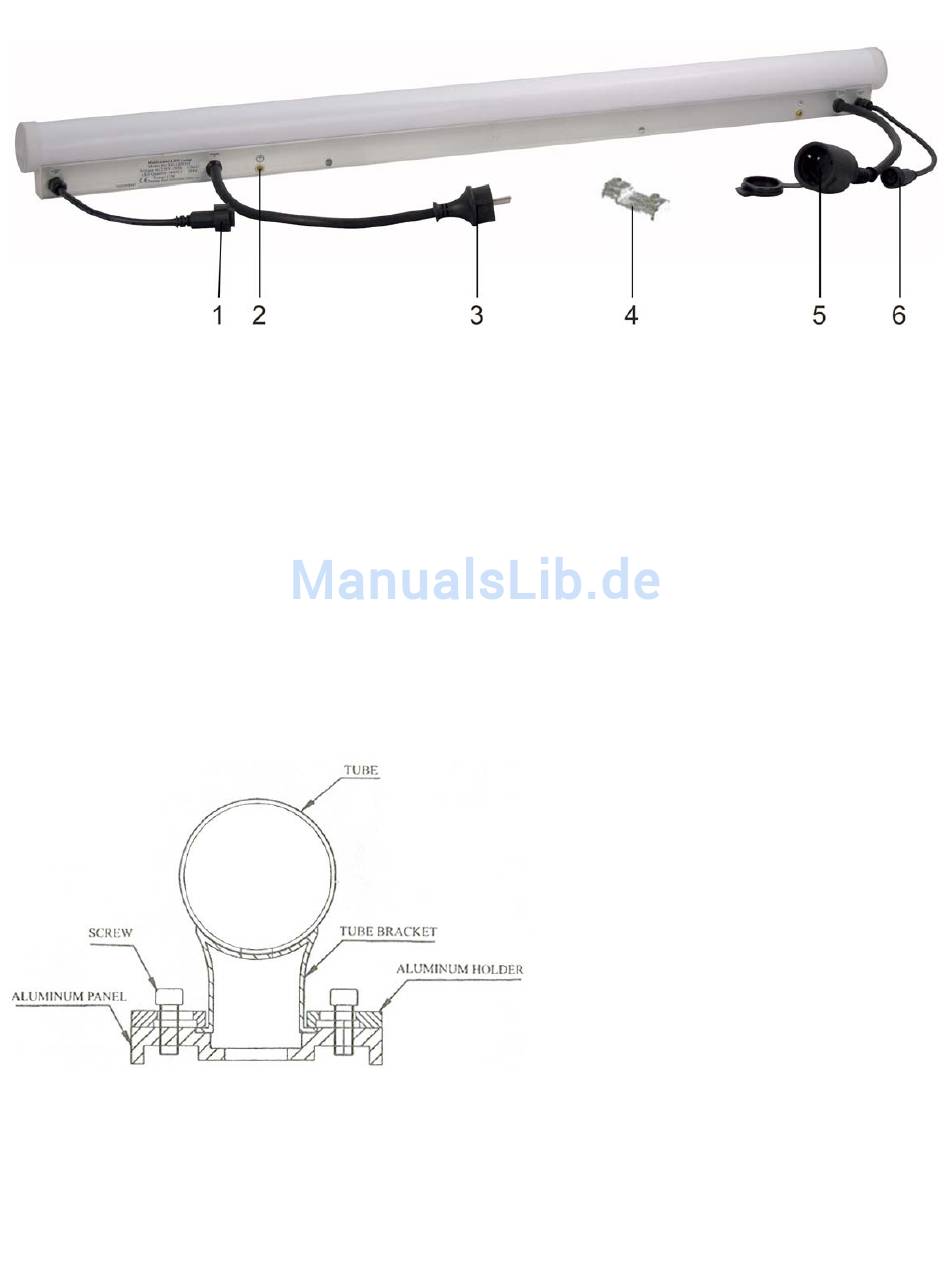

1) Signal Input: Niedrigvolt Signal-Input muss am Signal-Output (6) der vorherigen Röhre angeschlossen
sein oder mit dem Signal Output-Kabel vom LED-Tube Basic-Controller.
2) Ground (Erde): Stellen Sie sicher, dass die LED-Tube richtig angeschlossen ist.
3) Main-Input Kabel: Dieses Kabel muss an den Main-Output (5) der vorherigen Röhre oder an eine
Hauptsteckdose angeschlossen sein.
4) Aluminium Tube-Halterung: zur Installation der Röhre auf einer Oberfläche.
5) Mains-Output Kabel: Dieses Kabel muss an den Haupt-Input (3) der nächsten Röhre angeschlossen
werden. Wenn es keine weiteren Röhren anzuschließen gibt, müssen Sie diesen Anschluss – wenn die
Leuchtröhren draußen eingesetzt werden - gegen Feuchtigkeit schützen.
6) Signal-Output

Installation

Entfernen Sie das ganze Verpackungsmaterial vom LED-Tube Basic-Controller. Schließen Sie alle Kabel
an.
Installation der Leuchtröhre

Aufstellung und Bedienung

Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi
entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die
Betriebsspannung ist auf der Rückseite des Gerätes angegeben.
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt.
Abb. 4
5
Abb. 3
