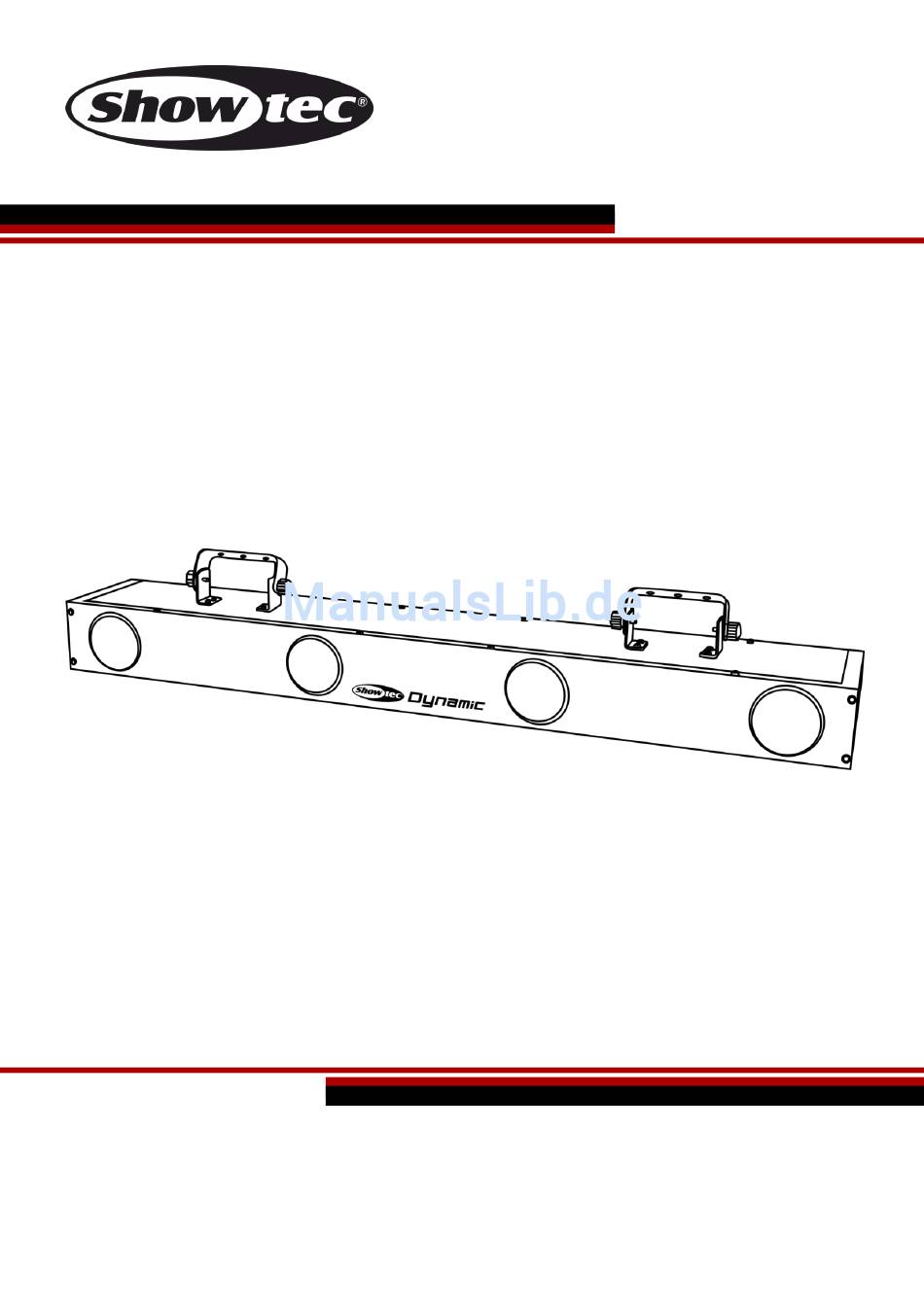

- Seite 1 HANDBUCH DEUTSCH Dynamic LED Bestellnummer: 43056 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Dynamic LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Dynamic LED ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Dynamic LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den Dynamic LED mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Dynamic LED darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Bestellnummer: 43056... -
Seite 6: Netzanschlüsse
Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn der Dynamic LED, demontiert oder gewartet wird. Der Dynamic LED kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 7: Rückgabe
Dynamic LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

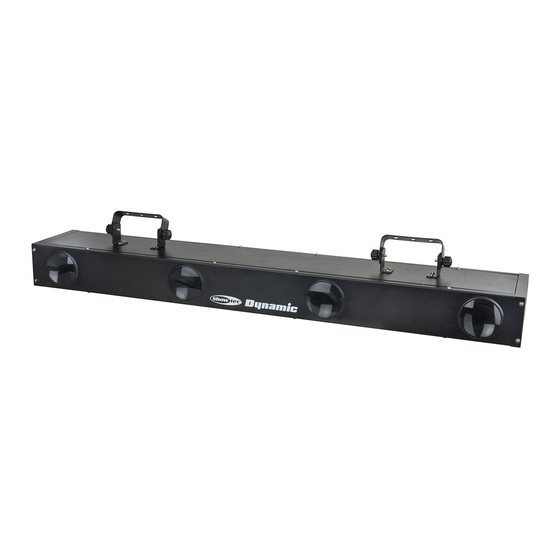

Dynamic LED Beschreibung des Geräts Funktionen Der Dynamic LED ist von Showtec ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. ● 42 LED-Matrix-Muster ● 4-in-1-Lichteffekt ● Breiter Strahlungswinkel ● Eingangsspannung: 90-240 V AC, 50/60 Hz ● Leistungsaufnahme: 38 W (bei voller Ausgabeleistung) ●... -
Seite 9: Rückseite
Dynamic LED Rückseite Abb. 02 03) 3-poliger DMX-Eingang 04) 3-poliger DMX-Ausgang 05) Erde 06) IEC-Stromeingang + Sicherung T1L/250V 07) LED-Display + Menü-Tasten 08) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. -
Seite 10: Steuerungsmodi
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert der Dynamic LED auf den Rhythmus der Musik. Siehe Seite 15 für mehr Informationen über die Musiktaktung. -
Seite 11: Mehrere Dynamics (Dmx-Steuerung)
Dynamic LED Mehrere Dynamics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Dynamics und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Dynamic LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 43056... -
Seite 13: Bedienfeld
Dynamic LED Bedienfeld A) LED-Display Mode-Taste C) Setup-Taste D) Up-Taste Down-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 14: Menü-Übersicht
Dynamic LED Menü-Übersicht Hauptmenü-Optionen Voreingestellte Programme Autoprogramme DMX-Adresse / DMX-Kanäle Slave-Modus Musiktaktung Statische Farben Bestellnummer: 43056... -
Seite 15: Voreingestellte Programme
Dynamic LED 1. Voreingestellte Programme In diesem Menü können Sie verschiedene voreingestellte Programme und die Geschwindigkeits- und Stroboskopeinstellung auswählen. 01) Drücken Sie die Mode-Taste, bis das Display anzeigt. 02) Wählen Sie mit Up und Down eins der 42 voreingestellten Programme aus. -
Seite 16: Musiktaktung
04) Stellen Sie mit Up und Down die Empfindlichkeit für die beiden Audioprogramme von 100-131 (geringe bis maximale Empfindlichkeit) ein. 05) Sobald Sie die Musik einschalten, beginnt der Dynamic LED, das gewünschte musikgetaktete Programm abzuspielen. 6. Statische Farben In diesem Menü können Sie manuell eine gewünschte Preset-Farbe einstellen. -
Seite 17: Dmx-Kanäle
Dynamic LED DMX-Kanäle 3 Kanäle Kanal 1 - voreingestellte Programme Keine Funktion Programm 1 6-11 Programm 2 12-17 Programm 3 18-23 Programm 4 24-29 Programm 5 30-35 Programm 6 36-41 Programm 7 42-47 Programm 8 48-53 Programm 9 54-59 Programm 10... -
Seite 18: Kanäle
Dynamic LED Kanal 3 – Stroboskop (CH1 muss zwischen 1 -251 eingestellt sein 0-255 Blitzfrequenz, von langsam nach schnell (0-20 Hz) Kanal 3 – Keine Funktion (CH1 muss zwischen 252 -255 eingestellt sein 0-255 Keine Funktion 2 Kanäle Kanal 1 – Voreingestellte Farben... -
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Dynamic LED ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Dynamic an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 Dynamic LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 22: Technische Daten
Dynamic LED Technische Daten Modell: Showtec Dynamic LED Eingangsspannung: 90-240 V AC, 50/60 Hz Leistungsaufnahme: 38 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Schutzart: IP-20 Sicherung: T1L/250V Abmessungen: 930 x 150 x 155 mm (LxBxH, einschl. Halterung) Gewicht: 4,4 kg... -
Seite 23: Abmessungen
Dynamic LED Abmessungen Bestellnummer: 43056... -
Seite 24: Notizen
Dynamic LED Notizen Bestellnummer: 43056... - Seite 25 ©2017 Showtec...
