Gerätebeschreibung; Features; Frontseite; Geräteübersicht - SHOWTEC Led Controller Anleitung

GERÄTEBESCHREIBUNG

Features

Der LED-Controller kann bis zu 4000 RGB LED-Röhren steuern.
• 21 vorprogrammierte Szenen und Lauflichter
• 144 LEDs pro Meter Röhre.
• DMX-steuerbar oder Stand-alone-Controller.
•
4 Outputs ( 4x1000 Röhren können gesteuert werden).
•
DMX IN und DMX OUT.

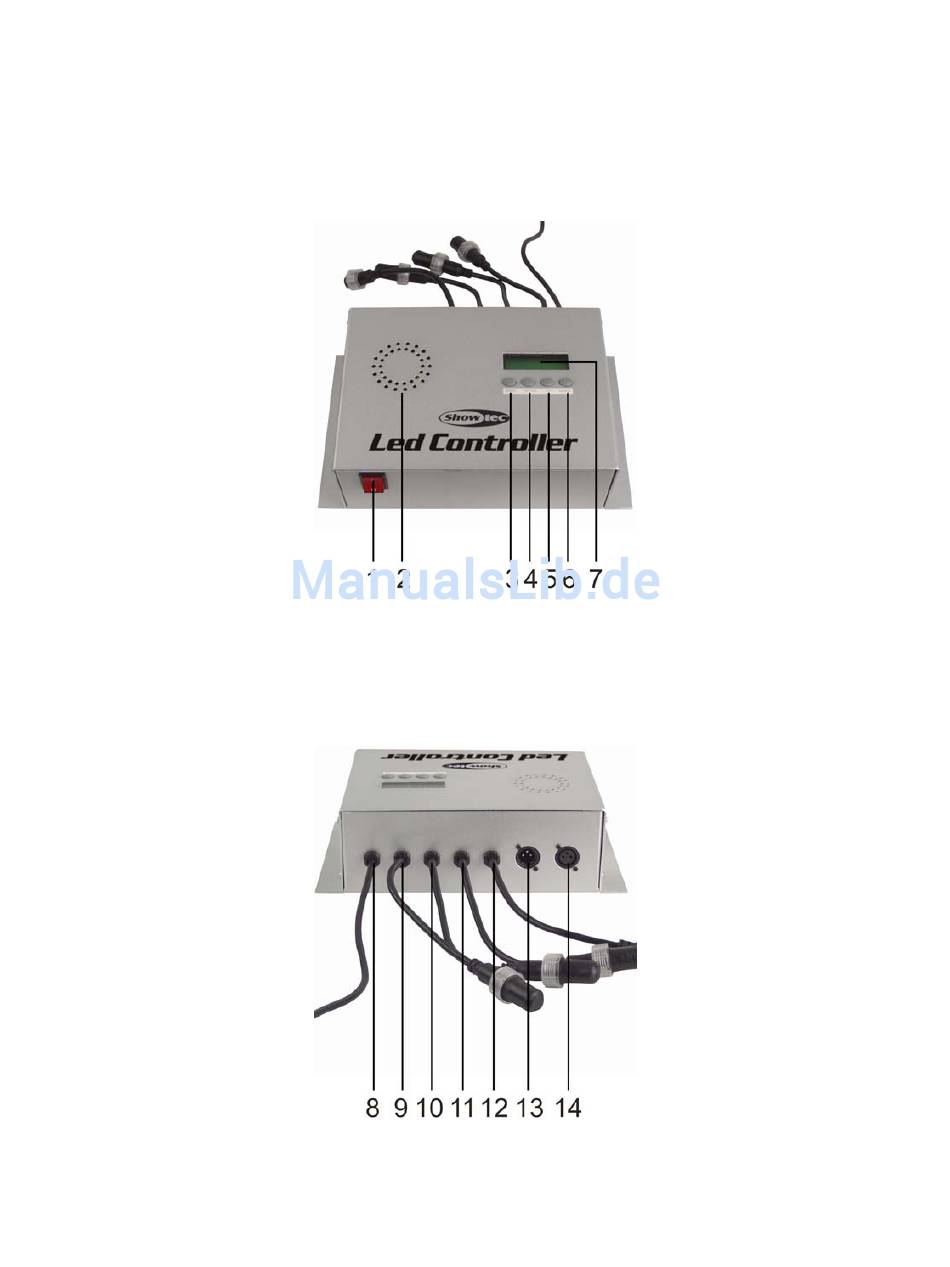

Geräteübersicht
1) ON / OFF
2) Entlüftung
3) Modus: Wählen Sie den vorprogrammierten Modus
4) Set-Up: Wechseln Sie die Einstellungen des vorprogrammierten Modus (Geschwindigkeit, Blitz, Farben)
5) Up: Anstieg der DMX-Adresse oder der Programmoptionen.
6) Down: Abnahme der DMX-Adresse oder Verringerung der Programmoptionen.
7) LCD Display
Rückseite
8) Power
9) Output 1
10) Output 2
11) Output 3
12) Output 4
13) 3-poliger DMX IN - Anschluß: XLR-Klinkenstecker (male), um DMX-Signale zu empfangen.
14) 3-poliger DMX-OUT-Anschluß: XLR-Buchse (female), um DMX-Signale zu senden.
Abb. 1
Abb. 2
4
