- Seite 35 Ultrasonic Coating Thickness Gage Gebrauchsanweisung...

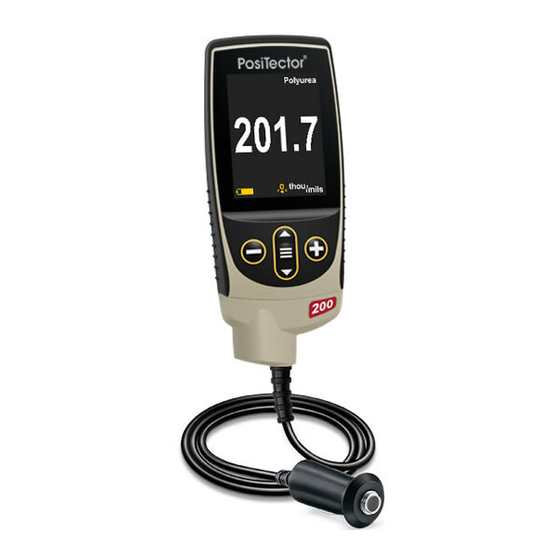

- Seite 36 Einführung Einführung Das PosiTector 200 ist ein handliches Schichtdickenmessgerät, das zerstörungsfrei mittels Ultraschall die Beschichtungsdicke auf unterschiedlichen Untergründen messen kann. Es besteht aus einer Grundeinheit (Standard oder Advanced) und einer Sonde (siehe Sonden S. 2). Schnellstart Zum Einschalten mittlere Navigationstaste drücken.
- Seite 37 Sie auf das oder drücken Sie die -Taste. Ein PDF- Dokument mit sämtlichen Informationen find- en Sie unter www.defelsko.com/help HINWEIS: Um auf dem neuesten Stand zu sein, aktualisieren Sie das Gerät regelmäßig. zeigt an, dass ein Untermenü existiert.
- Seite 38 Messgerät abzuschalten, wenn die Sonden ausgetauscht werden. Folgende Sonden zum PosiTector 200 stehen zur Verfügung, um eine breite Vielfalt an Schichtdickenanwendungen zu messen. Sonde B - 13 bis 1000 Mikron (0,5 bis 40 mils) Ideal für Polymerbeschichtungen auf Holz, Kunststoff,...
-
Seite 39: Positector 200 - Theorie Des Betriebes
PosiTector 200 - Theorie des Betriebes Die Sonden des PosiTector 200 übertragen einen Hochfrequenz- Schallimpuls durch das Koppelmittel in die Beschichtung. Diese werden an jeder Grenzfläche mit unterschiedlicher Dichte reflektiert. Man erhält den Wert der Schichtdicke, indem man die Zeit misst, die das Ultraschallsignal benötigt, um von der Sonde und z.B. -
Seite 40: Kalibrierung, Überprüfung Der Genauigkeit, Und Einstellung
Kalibrierung, Überprüfung Kalibrierung, Überprüfung der Genauigkeit, und Einstellung der Genauigkeit, und Einstellung Drei Schritte sichern die größte Genauigkeit... 1. Kalibrierung - erfolgt typischerweise durch den Hersteller oder ein qualifiziertes Labor. Alle Sonden werden mit einem Kalibrierzertifikat geliefert. 2. Überprüfung der Genauigkeit - wird vom Benutzer anhand bekannter Referenznormalen wie z.B. -
Seite 41: Kalibrierungseinstellungsmenü
, um den angezeigten Wert zu verringern oder zu erhöhen. WICHTIG: Der PosiTector 200 ignoriert alle Messwerte außerhalb des gewählten Bereichs. Liegt die Schichtdicke außerhalb dieses Bereichs, können verfälsche Messwerte oder komplette Fehlmessungen auftreten. Hier sind einige typische Bereichseinstellungen... - Seite 42 Dicke Der PosiTector 200 misst die meisten Polymerbeschichtungen standardmäßig genau, ohne dass eine Einstellung erforderlich ist. Um zu bestimmen, ob eine Einstellung notwendig ist, wählen Sie ein Beschichtungsmuster bekannter Dicke, das in der Zusammensetzung der beabsichtigten Anwendung so nahe wie möglich kommt.
-
Seite 43: Menü Setup
Menü Setup Menü Setup Einheiten Auswahl der Masseinheit, microns oder thou/mils wählbar. Reset eset (soft reset) stellt die Werkseinstellungen wieder her und setzt das Messgerät auf einen bekannten Zustand zurück. Folgendes passiert: - Alle Blöcke, gespeicherten Messungen, Abbildungen, Blocknamen und Bildschirmkopien werden gelöscht. - Alle Kalibrierungs- und Bereichseinstellungen werden entfernt und auf die Werkseinstellungen des Messgeräts zurückgesetzt. - Seite 44 Schichten (nur Advanced-Modelle) Die Advanced-modelle des PosiTector 200 können bis zu 3 einzelne Schichtdicken in einem Mehrschichtsystem digital anzeigen. Wählen Sie die Menüoption Schichten, um: - Bis zu 3 einzelne Schichtdickenwerte zu wählen - Schichtnamen und Blockdiagrammfarben zu bearbeiten HINWEISE: •...
- Seite 45 Der PosiTector 200 ist in der Lage, die Dicke zu messen, die entweder dem/den höchsten Peak(s) oder dem/den tiefsten Peak(s) zugeordnet ist, je nachdem, ob der Max Thick Modus aktiviert ist (S. 11). Die ermittelten Peaks werden durch kleine rote Dreiecke in der Grafik angezeigt.
- Seite 46 Menü - Drücken Sie , um auf das Hauptmenü des Messgeräts zuzugreifen. Max Thick Modus PosiTector Standardmäßig zeigt Schichtdickenergebnis an, das dem lautesten Ultraschallecho zugeordnet ist (die höchste Spitze/der höchste Peak im Grafikmodus [S. 9]), innerhalb des eingestellten Bereichs. Dieses lauteste Echo stellt oft die Gesamtschichtdicke an der Schnittstelle zwischen Beschichtung und Substrat dar.
- Seite 47 Lautstärke des internen Lautsprechers (möglich sind: „AUS“, „Niedrig (LEISE)“, „Mittel“ und „Hoch (LAUT)“. Rotation aus Ausschalten der automatischen Drehung der Anzeige auf dem Display. Touch Deaktiviert / Aktiviert die Bedienung über Touchscreen Uhr einstellen Alle Messungen werden beim Speichern mit Datums- und Zeitstempel (24-Stunden-Format) versehen.
-
Seite 48: Menü Speicher
Menü Speicher Menü Speicher Das PosiTector 200 besitzt einen internen Speicher für Messdaten. Die Messwerte können sowohl auf dem 200 als auch auf einem PC / Mac, Tablet oder Smartphone betrachtet bzw. heruntergeladen synchronisiert werden. Alle Messwerte erhalten einen “Zeitstempel”. Ein Symbol zeigt an, wenn das Gerät... - Seite 49 Sie gespeicherte Messwerte in die PC/Mac-Software PosiSoft Desktop importieren möchten (S. 13). HINWEIS: Wenn das PosiTector 200 per USB-C-Kabel verbunden ist, wird es auf diesem Wege mit Strom versorgt. Die Batterien werden in diesem Fall nicht entladen und das Gerät...
- Seite 50 über ein serielles Protokoll. Ideal zur Verwendung mit seriell-kompatibler SPC-Datenerfassungssoftware. Weitere Informationen zur USB-Tastatur und Streaming HINWEIS: finden Sie auf: www.defelsko.com/usb/stream/ Bluetooth (Nur Advanced-Modelle) Ermöglicht, an einen Computer, einen Drucker oder ein anderes kompatibles Gerät mittels der drahtlosen Bluetooth-Technik Messwerte zu senden, während sie gemessen werden.
- Seite 51 HINWEIS: Bluetooth Smart (Nur Advanced-Modelle) Wenn Bluetooth Smart aktiviert ist , ermöglicht es eine Verbindung mit einem Smartphone oder Tablet , auf dem die PosiTector-App ausgeführt wird (S. 14). Die Verbindung erfolgt automatische mittels Bluetooth-Smart (BLE, Bluetooth Low Energy-Protokoll). (Sync Batches) Blöcke synchronisieren Wählen Sie Blöcke aus, die mit der PosiTector App synchronisiert werden sollen.
- Seite 52 Computer gesendet, analog zu Eingaben auf einer Tastatur + RETURN. Aktualisieren Stellen Sie fest, ob ein Software-Update für Ihr Messgerät vorhanden ist. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen gründlicheren Reset [Hard-Reset] (S. 8) durch. Dabei...
-
