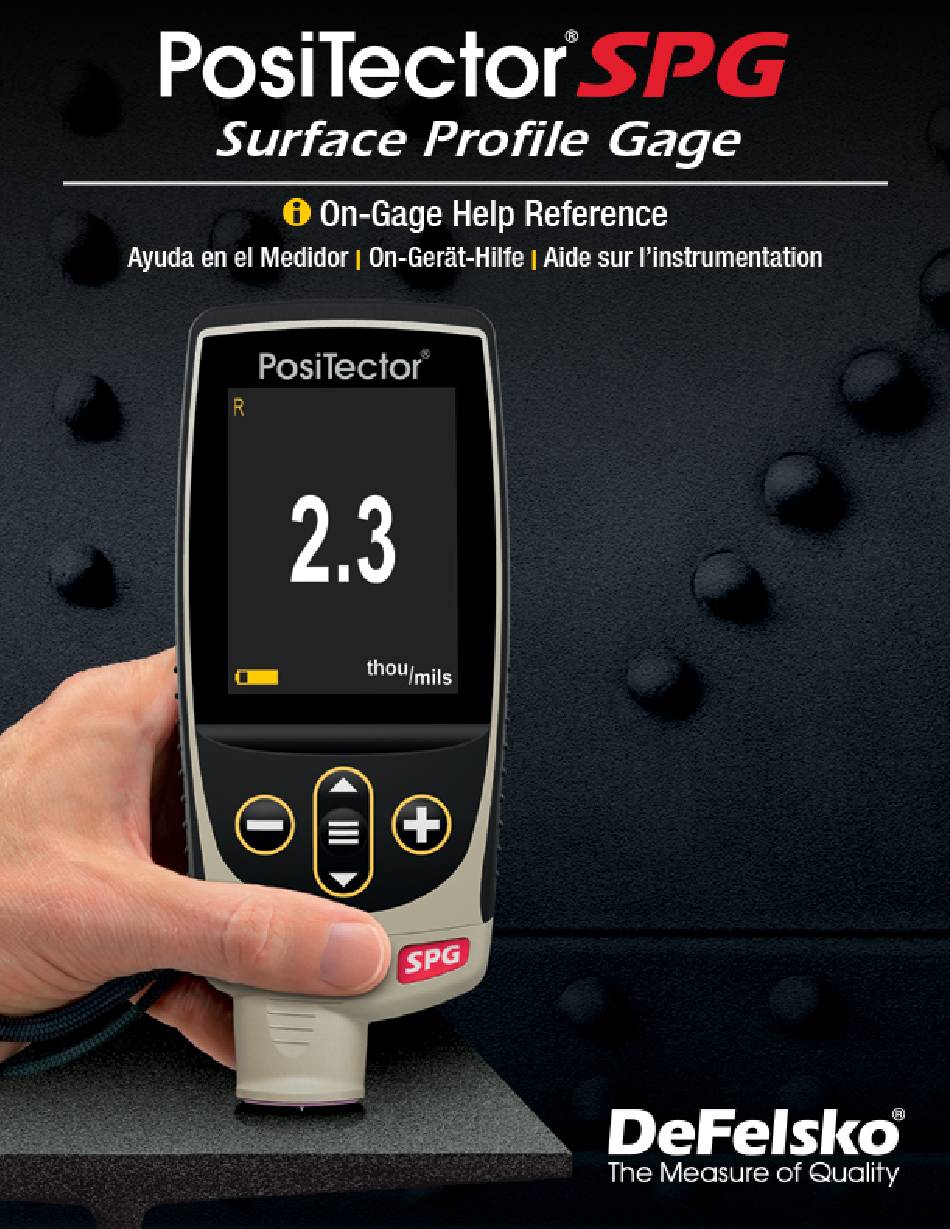

DeFelsko PosiTector SPG Anleitung
Vorschau ausblenden
Andere Handbücher für PosiTector SPG:
- Gebrauchsanweisung (52 Seiten) ,
- Kurzanleitung (39 Seiten) ,
- Kurzanleitung (9 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DeFelsko PosiTector SPG
Inhaltszusammenfassung für DeFelsko PosiTector SPG
-
Seite 2: Einführung
PDF herunterladen. Bitte halten Sie Ihr Messgerät durch Softwareupdates auf dem neusten Stand. Regelmäßige Softwareupdates sorgen neben erhöhter Stabilität und eventuell neuen Funktionen des Geräts auch dafür, dass alle Hilfetexte stets aktuell sind. Weitere Informationen zu Updates finden Sie hier: www.defelsko.com/updates. -
Seite 3: Inhaltsverzeichnis
Contents Speicher ........................Öffnen ........................Anzeigen ........................ Anzeige ........................Anmerkungen erstellen ..................Drucken ......................... Smart Batch ......................Neuer Block ......................Schließen ....................... Löschen ......................... Block-Zusammenfassung ..................Statistik ........................Statistik ........................Löschen ......................... HiLo Alarm ......................Null ..........................Einrichtung ........................Uhrzeit & Datum einstellen ................Zurücksetzen ...................... - Seite 4 WLAN ........................WLAN Optionen ....................Access Point Funkkanal ................Name des Messgeräts ................Server aktivieren ..................IP-Einstellungen ..................Access Point Kennwort ................WiFi Reset ....................WiFi-Stream ..................... Auto Sync .net ....................Access Point ....................WLAN eingeschaltet ..................Netzwerke ......................WiFi Information ....................Synchro ......................
-
Seite 5: Speicher
Speicher Das PosiTector SPG Advanced verfügt über einen internen Speicher zur Aufzeichnung von Messdaten. Gespeicherte Messungen können auf dem Display betrachtet oder über Computer, Tablets und Smartphones abgerufen werden. Die Messungen werden mit Datums- und Zeitstempel versehen. Speichern Sie bis zu 250.000 Messwerte in bis zu 1.000 Blöcken. -
Seite 6: Anmerkungen Erstellen
Messungen durchgeführt und analysiert werden, um ein Endergebnis zu erhalten, das die Oberfläche präziser erfasst. Der Menüpunkt Smart Batch ermöglicht es dem PosiTector SPG, den verschiedenen Normen und Testmethoden gerecht zu werden, die von den Organisationen wie z.B. ASTM, SSPC, ISO, IMO, US Navy, SANS und AS herausgegeben werden.. -
Seite 7: Schließen
Schließt jeden derzeit geöffneten Block und erstellt einen neuen Blocknamen unter Verwendung der niedrigsten verfügbaren Nummer. Wenn z.B. nur B1 und B3 existieren, wird B2 erstellt und zum aktuellen Block erhoben. Jede Messung wird angezeigt und in diesem neuen Block gespeichert. Die Statistik auf dem Bildschirm wird sofort mit jeder Messung aktualisiert. -
Seite 8: Statistik
Statistik Menupunkt für die Konfiguration der Optionen „Statistik“ und „HiLo Alarm“. Statistik Wenn ausgewählt, erscheinen das Statistik-Symbol und die statistische Zusammenfassung auf dem Display. Entfernen Sie die letzte Messung aus der Zusammenfassung, indem Sie die Taste (-) drücken. Drücken Sie (+), um die Statistik zu löschen. Löschen Löscht alle Statistiken und HiLo-Tabellen, die auf dem Display angezeigt werden. -
Seite 9: Null
Null Das PosiTector SPG hat nur einen Einstellpunkt bei Null. Der Nullpunkt kann auf zwei verschiedene Arten eingestellt werden. Beide Methoden sind im Null-Menü zu finden. Glasplatte Null Das Einstellen des Nullwertes des Gerätes auf einer Glasplatte ist die bevorzugte Nullungsmethode: 1. -
Seite 10: Einrichtung
- M11.1.0 ist das Ende der EDT. M" gibt an, dass das Datum im Format "Monat.Woche.Tag" angegeben wird. 11.1.0 ist der elfte Monat, erste Woche, erster Tag (Sonntag) Detaillierte Informationen zum NTP finden Sie unter: www.defelsko.com/NTP Zurücksetzen Im Menü Zurücksetzen (Soft-Reset) stellen Sie die Werkseinstellungen wieder her und setzten das Gerät auf die werksseitige Originaleinstellung zurück. -
Seite 11: Einheiten
Alle Blöcke, gespeicherten Messungen, Abbildungen, Screenshots und Blocknamen werden gelöscht. Alle individuellen Kalibrierungseinstellungen werden entfernt und auf die Werkseinstellungen der Kalibrierung zurückgesetzt. Die Menüeinstellungen werden wie folgt zurückgesetzt: Speicher = AUS Statistik = AUS HiLo-Alarm = AUS Auto Dimmen = AN Anzeige = Keine Bluetooth &... -
Seite 12: Batterietyp
HINWEIS: Ein Umschalten der Maßeinheit schaltet die Funktionen Statistik und HiLo Alarm aus und schließt den Speicher. Batterietyp Wählt den im Messgerät verwendeten Batterietyp aus „Alkali“, „Lithium“ oder „NiMH“ (Nickel-Metall-Hydrid-Akku, wiederaufladbar).Das Anzeigesymbol für den Batteriezustand wird für den gewählten Batterietyp kalibriert. Es beschädigt weder Batterie noch das Gerät, wenn der verwendete Batterietyp nicht mit dem ausgewählten Batterietyp übereinstimmt. -
Seite 13: Od Mode
OD-Modus ist die Standardbetriebsart. Wenn er aktiviert ist, wird OD in der oberen Symbolleiste des Messgerät-Displays angezeigt. Im Normalmodus arbeitet die Sonde wie der PosiTector SPG und nimmt eine Messung vor, unmittelbar nachdem die Sondenspitze die Prüfoberfläche berührt hat. Der Normalmodus wird für Messungen auf ebenen Oberflächen empfohlen. -
Seite 14: Verbindungen
Siehe www.defelsko.com/update Pairing Das Messgerät und das empfangende Gerät müssen per Bluetooth gekoppelt („gepaird“) werden, damit Daten übertragen werden können. Unter www.defelsko.com/bluetooth erhalten Sie Hilfe zum Pairing. Info Zeigt Informationen zu ihrer derzeitigen Bluetooth-Verbindung, einschl. Der gepairten Geräte und der MAC-Adresse. -
Seite 15: Synchro
Webbrowser oder Filer Explorer wie Windows Explorer oder Finder beim Mac oder Sie benutzen PosiSoft Desktop dazu. HINWEIS: Im angeschlossenen Zustand erfolgt die Stromversorgung über das mitgelieferte USB-C-Kabel. Die Batterien werden in diesem Fall nicht entladen und das Gerät bleibt dauerhaft eingeschaltet. -
Seite 16: Html Bericht
USB-Verbindung zu übermitteln. Diese Übertragung erfolgt über ein serielles Protokoll. Ideal zur Verwendung mit seriell-kompatibler SPC-Datenerfassungssoftware. Weitere Informationen zur USB-Tastatur und Streaming finden Sie auf: www.defelsko.com/usb/stream/ Auto Sync .net Wenn diese Option aktiviert ist, werden die Messungen automatisch mit PosiSoft.net synchronisiert, wenn das Gerät mit einem Computer mit PosiSoft Desktop verbunden... -
Seite 17: Usb Keyboard
WLAN Ermöglicht eine Verbindung mit Ihrem lokalen WLAN oder einem mobilen Hotspot. Ideal z.B. zur Synchronisierung gespeicherter Messwerte mit PosiSoft.net. Siehe www.defelsko.com/wifi WLAN Optionen Einrichten von WLAN-Konfigurationsoptionen Access Point Funkkanal Der Funkkanal, auf dem das Signal des Access Point übertragen wird. Der Standard-Kanal ist Kanal 6. -
Seite 18: Server Aktivieren
Server aktivieren Das Messgerät enthält einen WebServer, auf den über das Netzwerk angeschlossene Geräte zugreifen können. Diese Option ermöglicht (standardmäßig) eine Verbindung zwischen dem Netzwerk und dem Messgerät. Um auf den Gage-Server zuzugreifen, suchen Sie mit einem Internet-Browser nach der IP-Adresse des Messgeräts:8080. IP-Einstellungen Geben Sie die Netzwerk-IP-Informationen wie folgt manuell ein: IP-Typ (DHCP oder statisch), IP-Adresse, Gateway, Netzmaske, DNS1, DNS2... -
Seite 19: Auto Sync .Net
Für weitere Informationen über WiFi-Streaming besuchen Sie www.defelsko.com/connect Auto Sync .net Wenn diese Option aktiviert ist, versucht das Messgerät beim Einschalten automatisch, die gespeicherten Messdaten mit PosiSoft.net zu synchronisieren (ein mit dem Internet verbundenes WiFi-Netzwerk ist erforderlich). Alternativ wählen Sie Jetzt SYNC .net Now, um gespeicherte Messdaten sofort zu synchronisieren. -
Seite 20: Wifi Information
Einige Netzwerke sind möglicherweise nicht sichtbar und müssen manuell Hinweis: über die Option Add Network konfiguriert werden. Wenden Sie sich an Ihren Netzwerkadministrator oder Ihre IT-Abteilung, um Unterstützung zu erhalten. WiFi Information Zeigt Informationen über die lokale WLAN Netzwerkverbindung an, einschließlich: SSID: den Namen des Netzwerks (die SSID) State:... -
Seite 21: Smart-Sonden
Zeile eingefügt. Dies gibt Ihnen eine einfache Möglichkeit an die Hand, ohne jede Software oder Treiberinstallation Messwerte abzuspeichern. Mehr Informationen zum BLE Tastatur-Modus erhalten Sie hier www.defelsko.com/connect Smart-Sonden Zeigt an, ob sich PosiTector DPM-L oder PosiTector CMM-IS Smart-Sonden in Reichweite befinden. -
Seite 22: Software-Update
Um ein Software-Update durchzuführen, muss das Gerät mit dem WLAN oder mit einem Computer mit aktiver Internetverbindung verbunden sein, auf dem die Software PosiSoft Desktop ausgeführt wird. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen vollständigen Reset [Hard-Reset] durch. -
Seite 23: Hilfe
Sie auf das (i) oder drücken Sie die (+)-Taste. Um auf dem neuesten Stand zu sein, führen Sie regelmäßig Updates Sie das Gerät durch. Ein PDF Dokument mit sämtlichen Informationen finden Sie unter www.defelsko.com/help Menü Schalten Sie das Gerät ein und drücken Sie die mittlere Navigationstaste, um ins Menü... -
Seite 24: Ausschalten
Ausschalten Um die Batterielaufzeit zu erhöhen, geht das Gerät nach 5 Minuten and enter Sleep Mode. Aus dem Standby startet das Gerät deutlich schneller, sehr praktisch, wenn Sie sich zwischen unterschiedlichen Teilen oder Orten hin- und her bewegen.Nach 4 Stunden Inaktivität schaltet es sich vollständig aus. Alternativ können Sie es manuell ausschalten, indem Sie „Ausschalten“...
