Unterseite - Dell Embedded Box PC 5000 Handbuch Für Installation Und Betrieb

Pin
2
3
Hersteller-Teilenummer

Unterseite

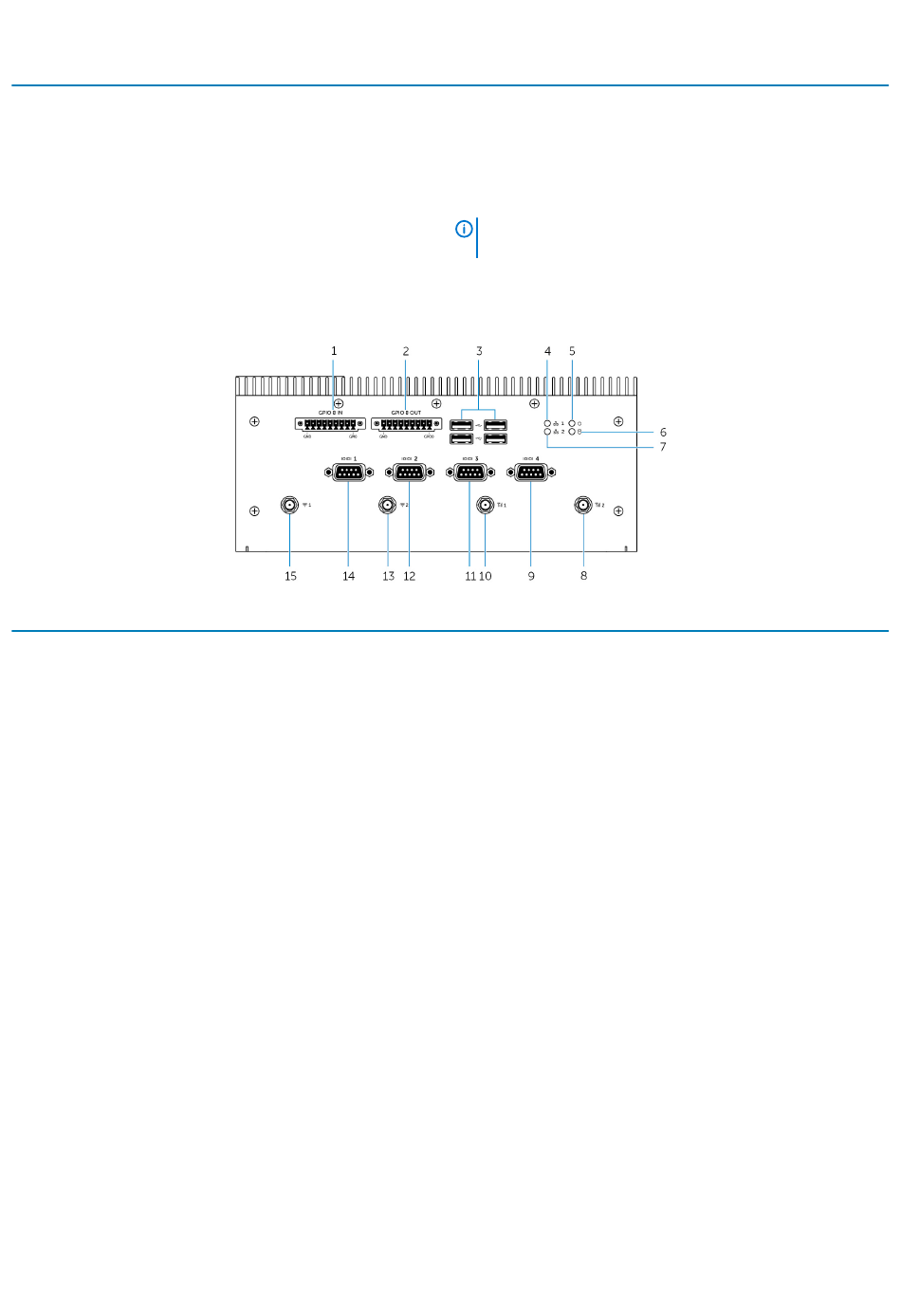

Funktionen
1 8-poliger GPIO-In-Anschluss
2 8-poliger GPIO-Out-Anschluss
3 USB-2.0-Anschlüsse (4)
4 Netzwerk-Statusanzeige 1
5 Stromanzeige
6 Festplattenaktivitätsanzeige
7 Netzwerk-Statusanzeige 2
8 Mobile Breitband-Antenne (Anschluss 2)
9 RS232/RS422/RS485-Anschluss 4 (in BIOS
konfigurierbar)
10 Mobile Breitband-Antenne (Anschluss 1)
11 RS232/RS422/RS485-Anschluss 3 (in BIOS
konfigurierbar)
12 RS232/RS422/RS485-Anschluss 2 (in BIOS
konfigurierbar)
1, 2, 4
2, 3, 4
Polarität
Masse
Positiv
ACEs 59126-0023C-P01
https://acesna.com/
ANMERKUNG: Diese Teilenummer dient nur zu
Referenzzwecken und unterliegt Änderungen.
Dient zum Abschließen eines GPIO-Out-fähigen Geräts oder Dongles.
Weitere Informationen finden Sie unter GPIO-In-Anschlusszuordnung.
Dient zum Anschließen eines GPIO-In-fähigen Geräts oder Dongles.
Weitere Informationen finden Sie unter
Anschlusszuordnung.
Dient zum Anschließen von USB-fähigen Geräten. Bietet
Datenübertragungsgeschwindigkeiten von bis zu 480 MBit/s.
Zeigt die Aktivität des Netzwerkanschlusses 1 an.
Zeigt den Stromzustand des Embedded Box PCs an.
Leuchtet auf, wenn der Embedded Box PC ein internes Speichergerät
liest oder dieses beschriebt.
Zeigt die Netzwerkaktivität des Netzwerkanschlusses 2 an.
Zum Anschluss einer mobilen Breitband-Antenne, um die Reichweite
und Stärke des mobilen Breitband-Signals zu erhöhen.
Zum Anschluss eines RS232/RS422/RS485-Kabels an den
Embedded Box PC. Weitere Informationen finden unter RS232/
RS422/RS485-Anschlusszuordnung.
Zum Anschluss einer mobilen Breitband-Antenne, um die Reichweite
und Stärke des mobilen Breitband-Signals zu erhöhen.
Zum Anschluss eines RS232/RS422/RS485-Kabels an den
Embedded Box PC. Weitere Informationen finden unter RS232/
RS422/RS485-Anschlusszuordnung.
Zum Anschluss eines RS232/RS422/RS485-Kabels an den
Embedded Box PC. Weitere Informationen finden unter RS232/
RS422/RS485-Anschlusszuordnung.
GPIO-Out-
Funktionen 9
