Funktionen
11 HDMI-Anschluss
12 CANbus-Anschluss (optional)
13 VGA-Anschluss
14 12-26 V Gleichspannungs-Stromanschluss
(Hohlstecker)
15 Audioanschlüsse (3)
16 +12-26 V Gleichspannungs-Netzanschluss
1 Anschlüsse über diese Ports müssen SELV-Stromkreise verwenden und das Kabel (26 AWG-18 AWG) muss über doppelte Isolierung oder verstärkte Isolierung verfügen, um den
Schutz vor allen gefährlichen Spannungen zu gewährleisten. Ziehen Sie die Schrauben bei 2,88 kg-cm (2,5 lb-Zoll) an, um das Kabel an dem Stecker zu befestigen.

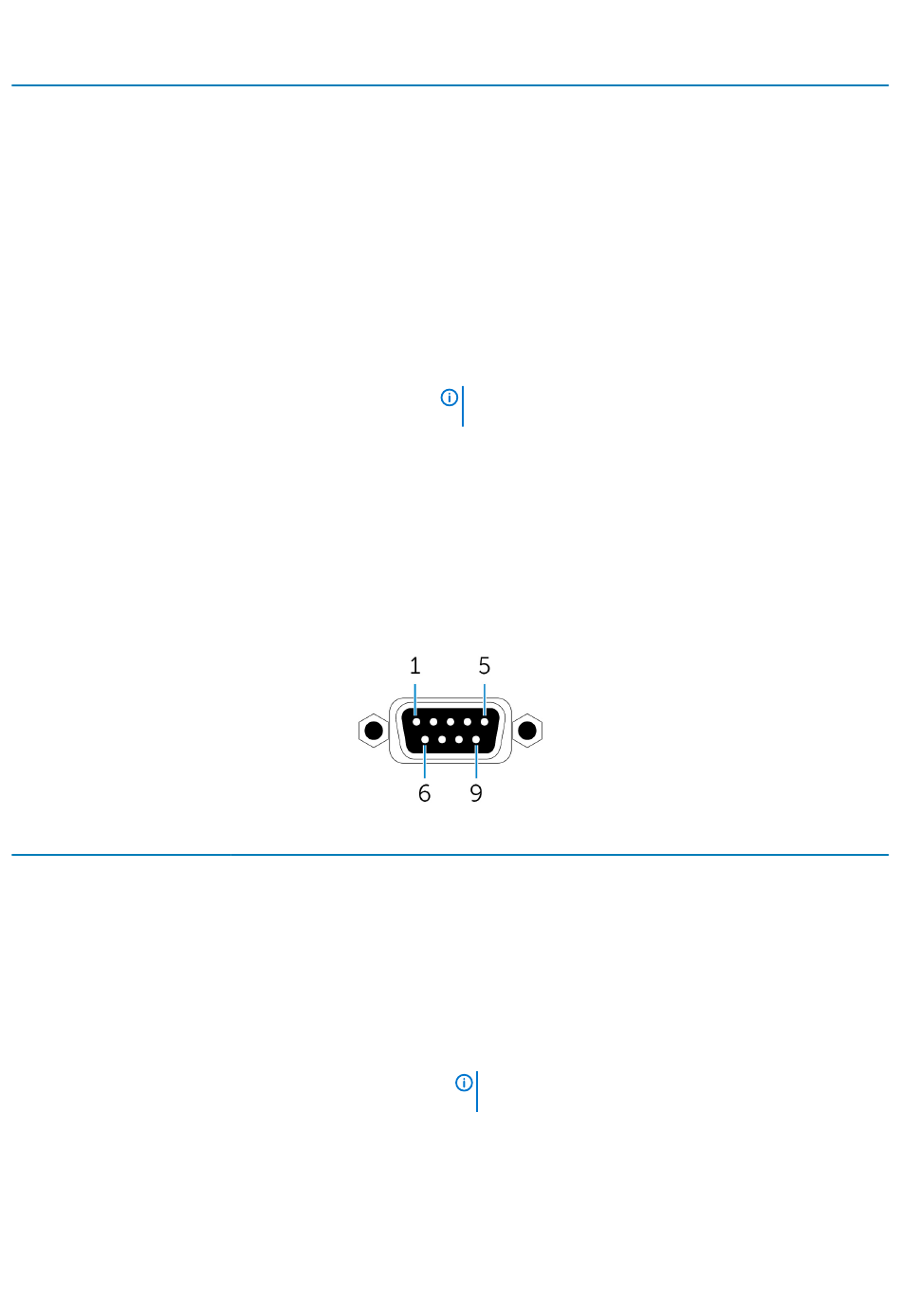

Zuordnung für CANbus-Anschluss
Pin
1
2
3
4
5
Hersteller-Teilenummer
Signal
NC
CAN_L
GND
NC
NC
Dient zum Anschließen eines Bildschirms oder eines anderen HDMI-
fähigen Geräts. Stellt Audio- und Videoausgang zur Verfügung.
Zum Anschluss eines CANbus-Anschluss-fähigen Gerätes oder
Dongles. Weitere Informationen finden Sie unter CANbus-
Anschlusszuordnung.
Dient zum Anschließen eines Bildschirms oder eines anderen VGA-
fähigen Geräts. Ermöglicht Videoausgabe. Weitere Informationen
finden Sie unter VGA-Anschlusszuordnung.
Zum Anschluss eines 12-26 V Gleichspannungskabels für die
Stromversorgung Ihres Embedded Box PCs. Weitere Informationen
finden Sie unter 12-26 V Gleichspannungs-Stromanschluss
(Hohlstecker).
Zum Anschluss eines Lautsprechers, Kopfhörers, Mikrofons oder
Headsets (Kopfhörer-Mikrofon-Kombi).
ANMERKUNG: Schließen Sie das Headset an den
Audioausgang (Line-out) an.
Zum Anschluss eines 12-26 V Gleichspannungs-Netzanschlusses für
die Stromversorgung Ihres Embedded Box PCs. Weitere
Informationen finden Sie unter
Netzanschluss.
Pin
6
7
8
9
ACEs 59131-0093C-P01
https://acesna.com/
ANMERKUNG: Diese Teilenummer dient nur zu
Referenzzwecken und unterliegt Änderungen.
+12-26 V Gleichspannungs-
Signal
NC
CAN_H
NC
NC
Funktionen 7
