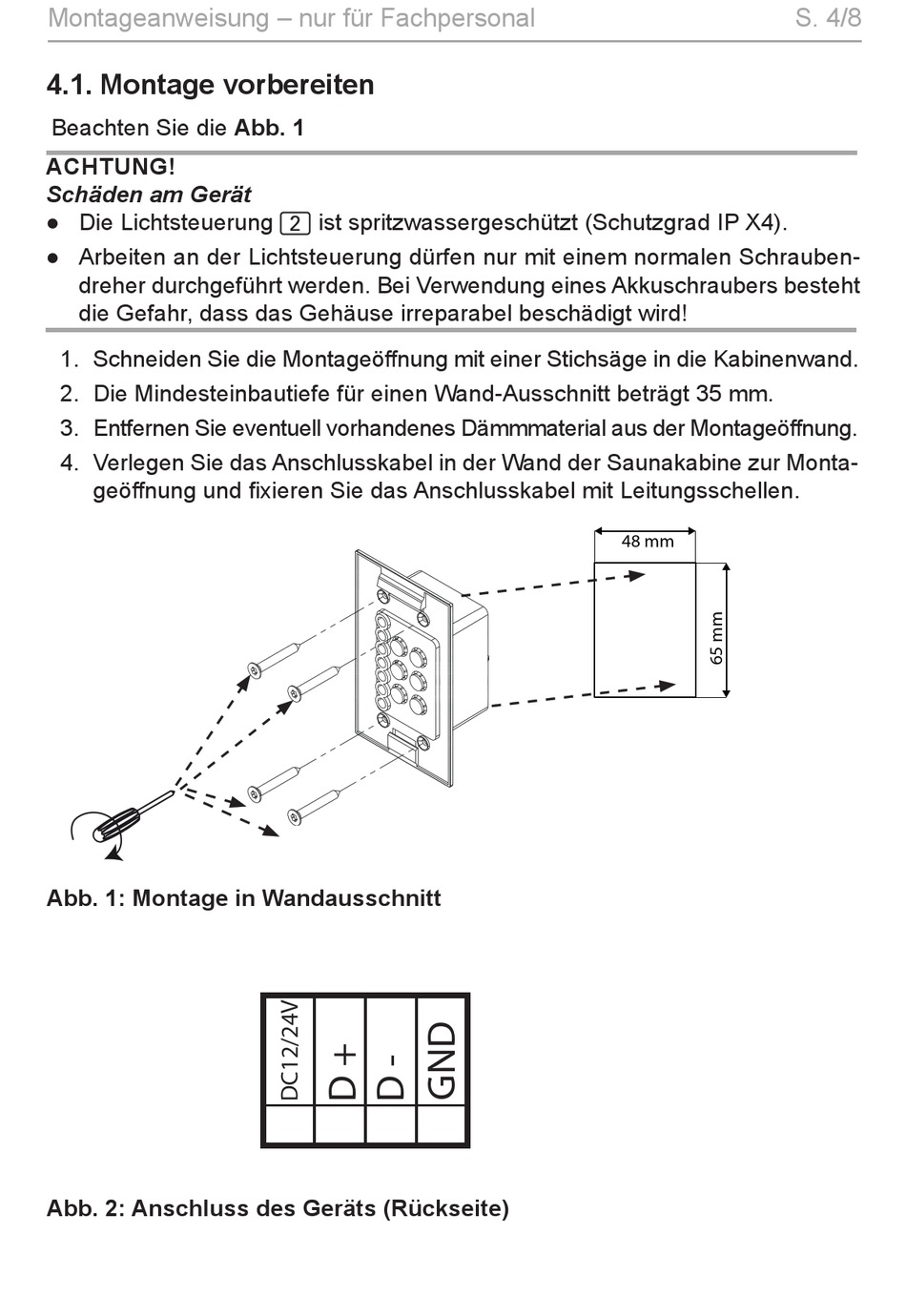

Montage Vorbereiten - Sentiotec Pro-DMX Montage- Und Gebrauchsanleitung

Montageanweisung – nur für Fachpersonal

4.1. Montage vorbereiten

Beachten Sie die Abb. 1
ACHTUNG!
Schäden am Gerät
● Die Lichtsteuerung 2 ist spritzwassergeschützt (Schutzgrad IP X4).
● Arbeiten an der Lichtsteuerung dürfen nur mit einem normalen Schrauben-
dreher durchgeführt werden. Bei Verwendung eines Akkuschraubers besteht
die Gefahr, dass das Gehäuse irreparabel beschädigt wird!
1. Schneiden Sie die Montageöffnung mit einer Stichsäge in die Kabinenwand.
2. Die Mindesteinbautiefe für einen Wand-Ausschnitt beträgt 35 mm.
3. Entfernen Sie eventuell vorhandenes Dämmmaterial aus der Montageöffnung.
4. Verlegen Sie das Anschlusskabel in der Wand der Saunakabine zur Monta-
geöffnung und fixieren Sie das Anschlusskabel mit Leitungsschellen.
Abb. 1: Montage in Wandausschnitt
Abb. 2: Anschluss des Geräts (Rückseite)
48 mm
S. 4/8
