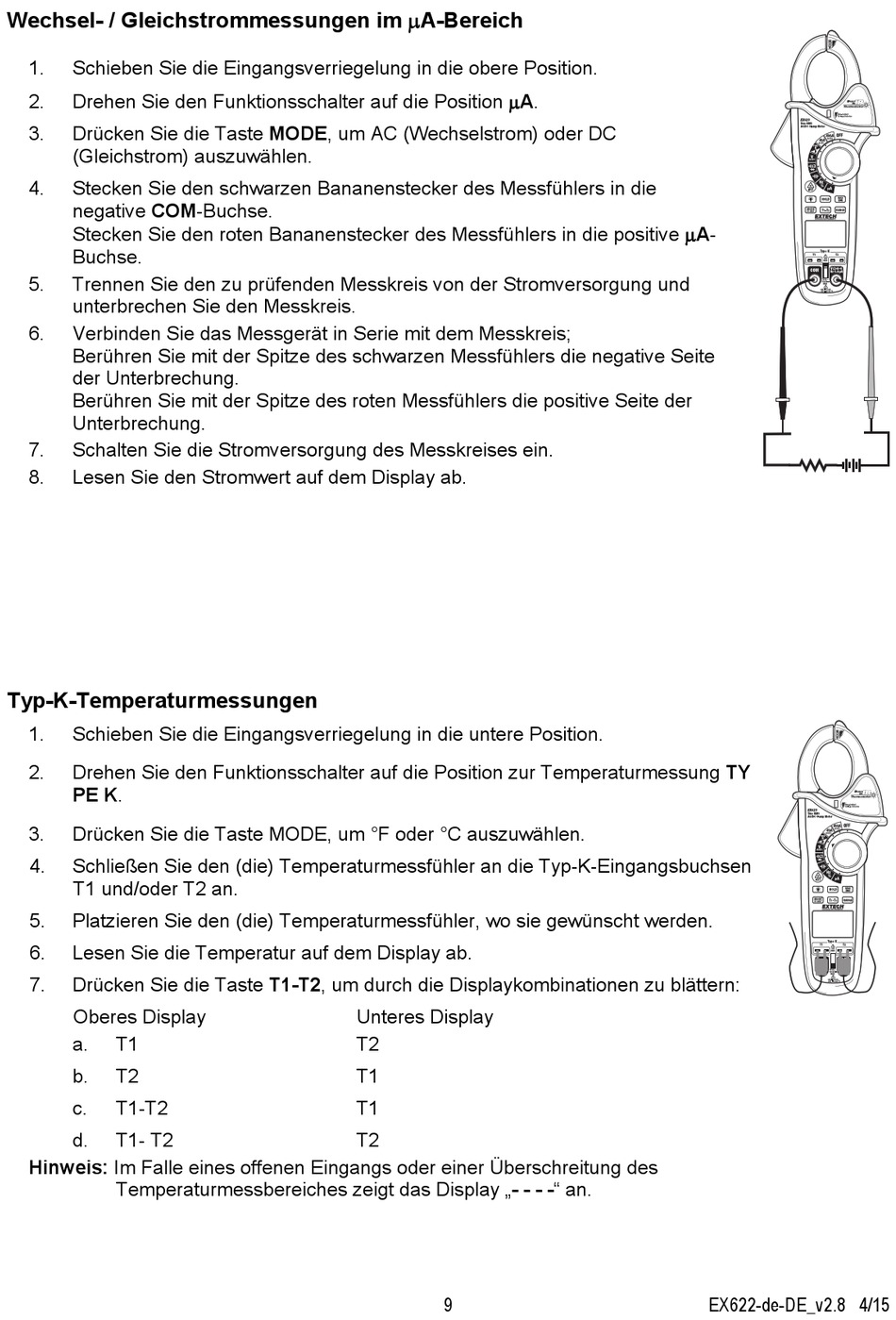

Wechsel- / Gleichstrommessungen im A-Bereich
1.
Schieben Sie die Eingangsverriegelung in die obere Position.
Drehen Sie den Funktionsschalter auf die Position A.
2.
3.
Drücken Sie die Taste MODE, um AC (Wechselstrom) oder DC
(Gleichstrom) auszuwählen.
4.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die
negative COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive A-
Buchse.
5.
Trennen Sie den zu prüfenden Messkreis von der Stromversorgung und
unterbrechen Sie den Messkreis.
6.
Verbinden Sie das Messgerät in Serie mit dem Messkreis;
Berühren Sie mit der Spitze des schwarzen Messfühlers die negative Seite
der Unterbrechung.
Berühren Sie mit der Spitze des roten Messfühlers die positive Seite der
Unterbrechung.
7.
Schalten Sie die Stromversorgung des Messkreises ein.
8.
Lesen Sie den Stromwert auf dem Display ab.

Typ-K-Temperaturmessungen

1.
Schieben Sie die Eingangsverriegelung in die untere Position.
2.
Drehen Sie den Funktionsschalter auf die Position zur Temperaturmessung TY
PE K.
3.
Drücken Sie die Taste MODE, um °F oder °C auszuwählen.
4.
Schließen Sie den (die) Temperaturmessfühler an die Typ-K-Eingangsbuchsen
T1 und/oder T2 an.
5.
Platzieren Sie den (die) Temperaturmessfühler, wo sie gewünscht werden.
6.
Lesen Sie die Temperatur auf dem Display ab.
7.
Drücken Sie die Taste T1-T2, um durch die Displaykombinationen zu blättern:
Oberes Display
a.
T1
b.
T2
c.
T1-T2
d.
T1- T2
Hinweis: Im Falle eines offenen Eingangs oder einer Überschreitung des
Temperaturmessbereiches zeigt das Display „- - - -" an.
Unteres Display
T2
T1
T1
T2
9
EX622-de-DE_v2.8 4/15
