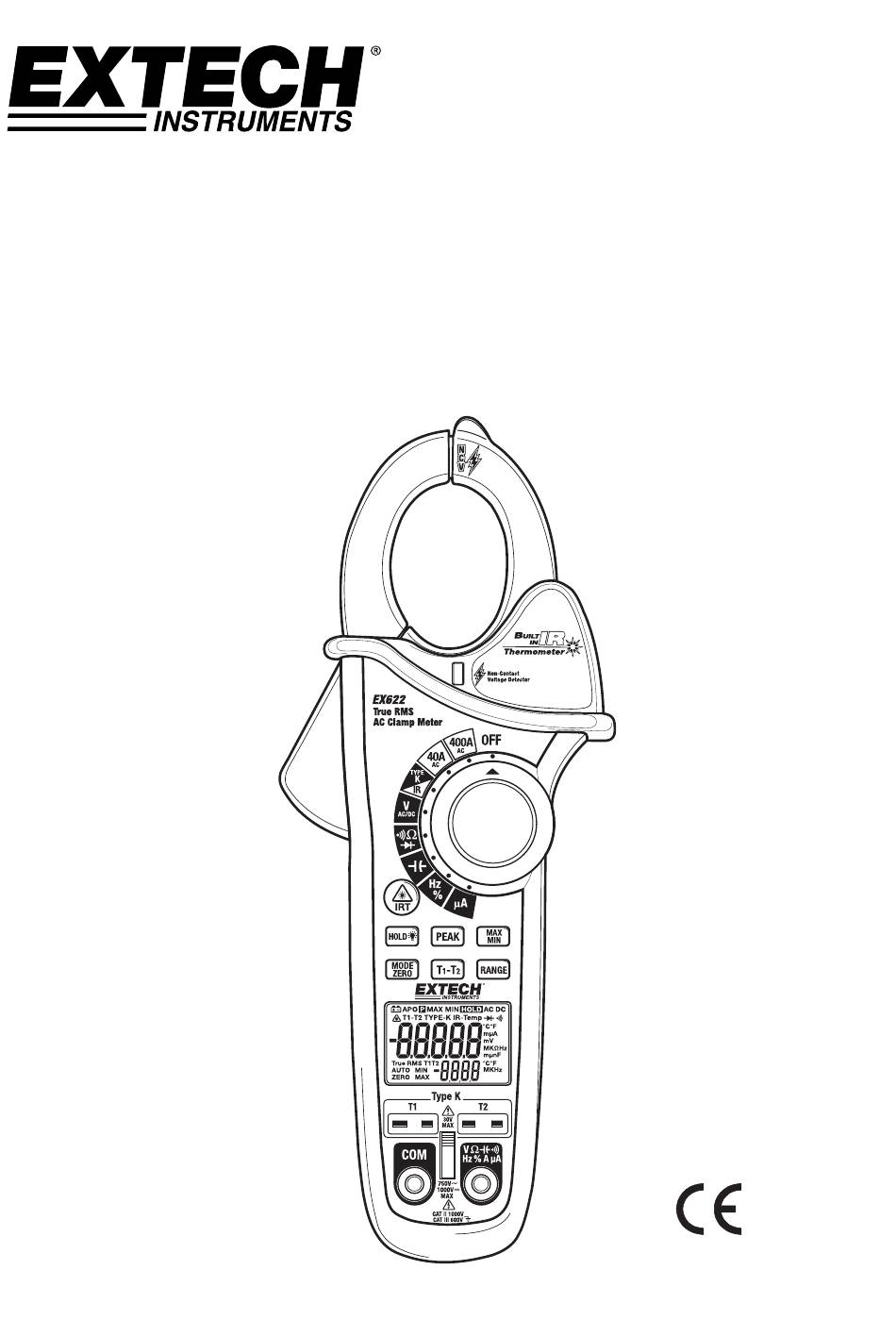

- Seite 1 Bedienungsanleitung 400-A-True-RMS-AC-Zangenmessgerät mit IR-Thermometer Modell EX622...

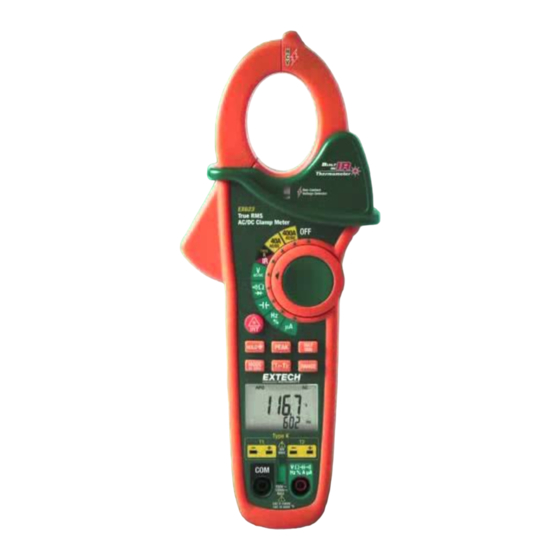

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech EX622 True-RMS-Zangenmessgerät. Dieses Messgerät misst Wechselstrom, Wechsel- und Gleichspannung, Widerstand, Kapazität, Frequenz, Dioden, Tastverhältnisse und den Durchgang. Als besonderes Zubehör sind ein dualer Eingang für die Thermoelement-Temperaturmessung, ein kontaktfreies IR-Thermometer und ein kontaktfreier Spannungsmesser enthalten.
- Seite 3 SICHERHEITSHINWEISE Überschreiten Sie nicht den maximalen Eingangssignalbereich einer Funktion. Legen Sie keine Spannung am Messgerät an, wenn die Widerstandsmessung ausgewählt ist. Stellen Sie den Funktionsschalter auf OFF, wenn das Messgerät nicht benutzt wird. Entfernen Sie die Batterien, wenn das Messgerät für mehr als 60 Tage gelagert werden soll. WARNUNGEN ...
-
Seite 4: Beschreibung Des Messgerätes
Beschreibung Beschreibung des Messgerätes Stromzange Zangenöffnungshebel IR-Thermometer und Lasertaste Taste HOLD / BACKLIGHT Taste MODE / ZERO Hintergrundbeleuchtetes LCD-Display Typ-K-Eingangsbuchsen Multimeter-Eingangsbuchsen IR-Thermometersensor und Laserpointer (Rückseite) 10. Funktionsschalter 11. Taste PEAK 12. Taste MAX/MIN 13. Taste zur Messbereichswahl 14. Taste zur Anzeige Thermoelement 15. -
Seite 5: Betrieb
Betrieb HINWEIS: Lesen und verstehen Sie alle Warn- und Vorsichtshinweise in dieser Bedienungsanleitung bevor Sie das Messgerät benutzen. Stellen Sie den Funktionsschalter in die Position OFF, wenn das Messgerät nicht benutzt wird. Eingangsverriegelung Die Eingangsverriegelung verhindert das gleichzeitige Anschließen an die Thermoelementebuchsen und die DMM-Eingangsbuchsen. -
Seite 6: Wechsel- / Gleichspannungsmessungen
Wechselstrom WARNUNG: Trennen Sie die Messfühler, bevor Sie Zangenmessungen vornehmen. Drehen Sie den Funktionsschalter auf die Position 400A Drücken Sie den Hebel, um die Zange zu öffnen. Umschließen Sie nur einen Leiter vollständig. Lesen Sie den Stromwert auf dem Display ab. Wenn der Messwert kleiner als 40 A ist, drehen Sie den Funktionsschalter auf die Position 40A... -
Seite 7: Widerstandsmessungen
Widerstandsmessungen Hinweis: Trennen Sie das zu prüfende Gerät von der Stromversorgung, bevor Sie Widerstandsmessungen vornehmen. Schieben Sie die Eingangsverriegelung in die obere Position. Drehen Sie den Funktionsschalter auf die Position . Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative COM-Buchse. -
Seite 8: Kapazitätsmessungen
Kapazitätsmessungen WARNUNG: Um Stromschlag zu vermeiden, entladen Sie die Kapazität vor der Messung. Schieben Sie die Eingangsverriegelung in die obere Position. . Drehen Sie den Funktionsschalter auf die Position Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative COM-Buchse. - Stecken Sie den roten Bananenstecker des Messfühlers in die positive Buchse. -
Seite 9: Typ-K-Temperaturmessungen
Wechsel- / Gleichstrommessungen im A-Bereich Schieben Sie die Eingangsverriegelung in die obere Position. Drehen Sie den Funktionsschalter auf die Position A. Drücken Sie die Taste MODE, um AC (Wechselstrom) oder DC (Gleichstrom) auszuwählen. Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative COM-Buchse. -
Seite 10: Kontaktfreie Infrarot-Temperaturmessungen
Kontaktfreie Infrarot-Temperaturmessungen Drehen Sie den Funktionsschalter auf die Position IR. Drücken Sie die Taste MODE, um °F oder °C auszuwählen. Zielen Sie mit dem Infrarotsensor (Rückseite des Gerätes) auf die zu messende Oberfläche. Drücken Sie die Taste IRT , um das IR-Thermometer und den Laserpointer einzuschalten. -
Seite 11: Lcd-Hintergrundbeleuchtung
Data Hold Um die auf dem LCD angezeigten Messwerte einzufrieren, drücken Sie die Taste HOLD. Während die Funktion Data Hold aktiviert ist, erscheint das HOLD-Symbol auf dem LCD. Drücken Sie die Taste HOLD erneut, um zum normalen Betrieb zurückzukehren. MAX/MIN Drücken Sie die Taste MAX/MIN, um den Modus zum Aufzeichnen der MAX/MIN-Werte zu aktivieren. -
Seite 12: Wartung
Wartung WARNUNG: Zum Vermeiden eines Stromschlags, trennen Sie das Messgerät von Stromkreisen, entfernen Sie die Messfühler von den Eingangsbuchsen und schalten Sie das Messgerät aus, bevor Sie das Gehäuse öffnen. Betreiben Sie das Messgerät nie mit einem offenen Gehäuse. Reinigung und Lagerung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel ab;... -
Seite 13: Technische Daten
Technische Daten Genauigkeit Funktion Bereich Auflösung (% des Messwertes + Stellen) AC-Strom 400.0 AAC 0.1A ±(1.5% + 5 Stellen) 50/60 Hz 40.00 AAC 0.01A True RMS DC-Strom 400.0 ADC 0.1A ±(1.5% + 5 Stellen) 40.00 ADC 0.01A AC/DC-A- 400.00A 0.01A DC: ±(1.0% + 2 Stellen) Strom AC: ±(1.5% + 2 Stellen) - Seite 14 Genauigkeit Funktion Bereich Auflösung (% des Messwertes + Stellen) Frequenz 40.000Hz 0.001Hz ±(0.3% + 3 Stellen) (Messfühler) 400.00Hz 0.01Hz 4000.0Hz 0.1Hz 40.000kHz 0.001kHz ±(0.3% + 2 Stellen) 400.00kHz 0.01kHz 4000.0kHz 0.1kHz 40.000MHz 0.001MHz 100.00MHz 0.01MHz nicht festgelegt Empfindlichkeit: 5 bis 5kHz; 0.8Vrms min., 5kHz bis 150kHz; 5Vrms min Tastverhältnis 0.5% bis 99.0% 0.1%...
- Seite 15 Sicherheit Nur für den Gebrauch in Innenräumen und in Übereinstimmung mit den Forderungen für doppelte Isolierung nach IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. Prüfungen Patent U.S.-Patent 7163336 Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX622-de-DE_v2.8 4/15...
