Zusammenbau des Modells Fortsetzung

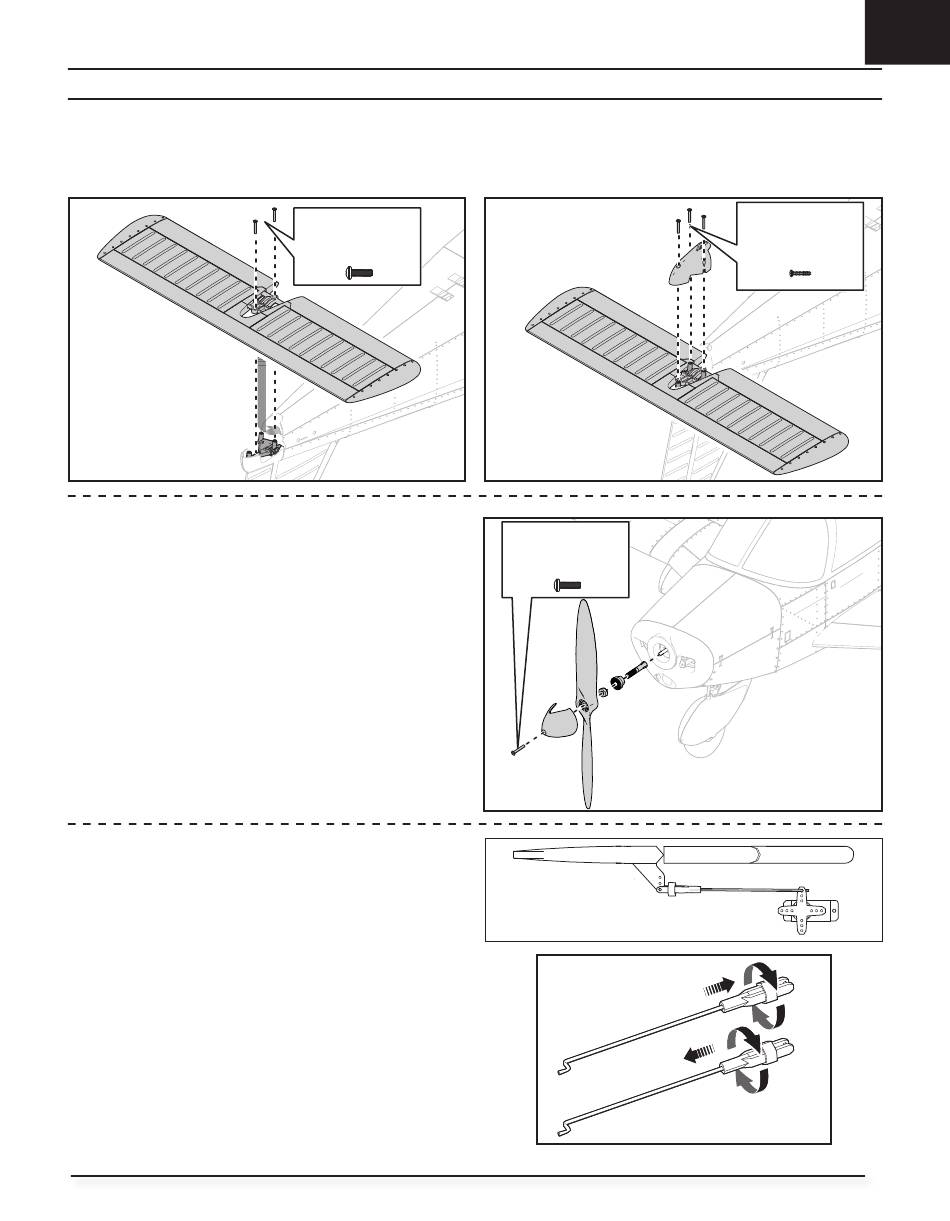

Montage des Höhenleitwerks
1. Entfernen der drei 1,5 x 8 mm-Blechschrauben, die die Heckabdeckung in
Position halten.
2. Das Höhenleitwerk auf dem Höhenruder anbringen und mit zwei 3 x 8 mm-
Montage des Propellers
1. Den Propelleradapter, Propeller und die Unterlegscheibe und Mutter des
Propellers montieren.
2. Die Mutter anziehen, bis der Propelleradapter den Propellerschaft sicher
greift.
3. Den Spinner mit einer Schraube (3 x 8 mm) befestigen.
In entgegengesetzter Reihenfolge zerlegen.
Zentrieren der Steueroberflächen
Nach der Montage und dem Einrichten des Senders bestätigen, dass die
Steuerflächen zentriert sind. Sind die Steuerflächen nicht zentriert, die
Steuerflächen durch Ausrichten des Gestänges mechanisch zentrieren.
Ist eine Anpassung erforderlich, den Gelenkkopf auf dem Gestänge drehen, um
die Länge des Gestänges zwischen Servoarm und Steuerhorn zu verändern.
Nach dem Binden eines Senders an den Flugzeugempfänger die Trimmungen
und Ersatztrimmungen auf 0 einstellen und dann die Gelenkköpfe zum
Zentrieren der Steuerflächen anpassen.
• Das Gestänge im oder gegen den Uhrzeigersinn drehen, bis die
Steueroberfläche zentriert ist.
• Nach dem Anpassen das Gestänge am Servoarm oder Steuerhorn anbringen.
3. Installation der Heckabdeckung und Sicherung der Position mithilfe der
3 x 8mm
Kreuzschlitzma-
schinenschraube
Schrauben an der Baugruppe befestigen.
Schrauben.
3 x 8mm
Kreuzschlitzma-
schinenschraube
DE
1.5 x 8mm
Kreuzschlitzblech-
schraube
21
