DE

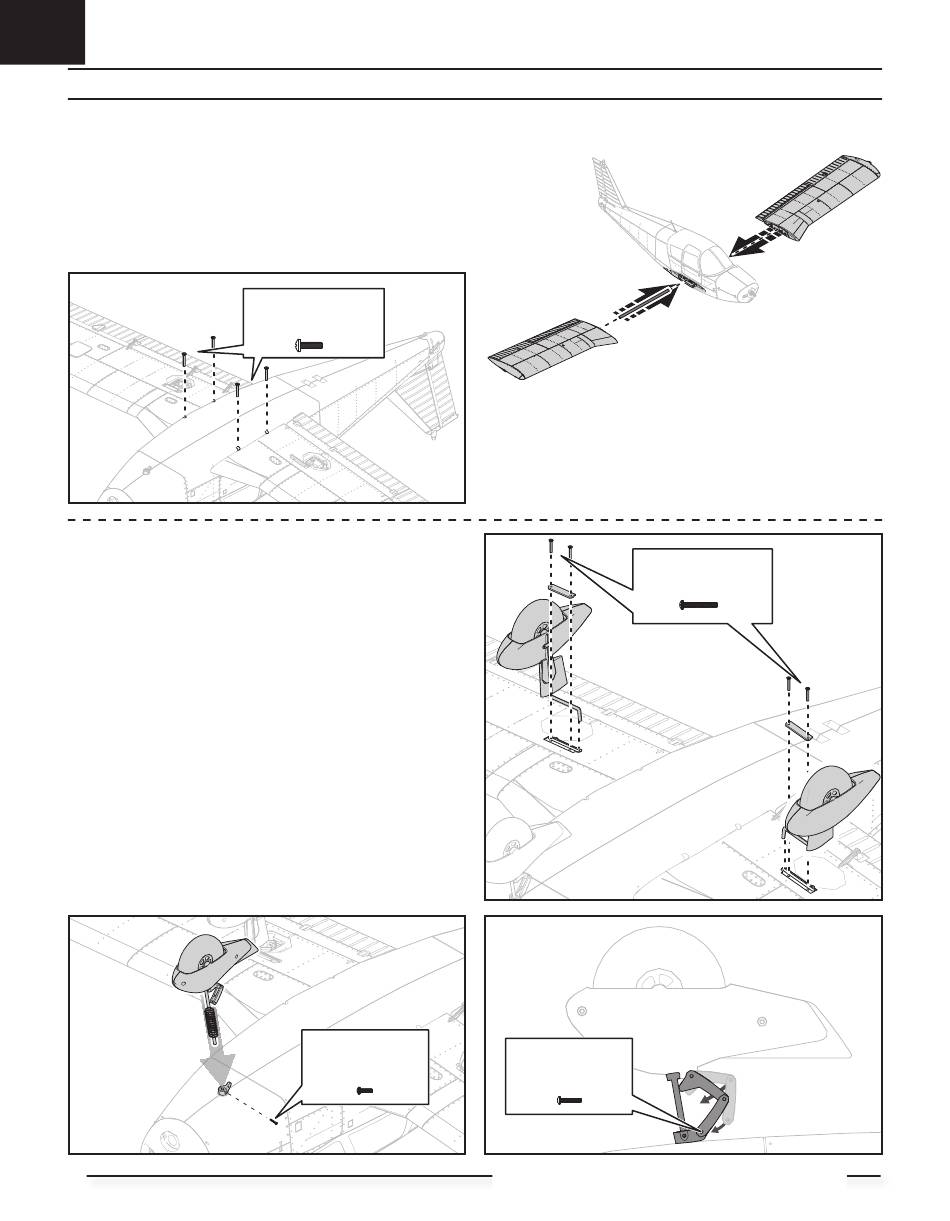

Zusammenbau des Modells
Montage der Flügel
WICHTIG: Die integrierten Servoanschlüsse befinden sich in der Tragfläche und
im Rumpf. Darauf achten, dass diese ordnungsgemäß ineinander gleiten.
1. Das Steckungsrohr in den Rumpf schieben.
2. Die Flügel auf das Steckungsrohr schieben.
3. Die Hälften der Tragflächen anhand der mitgelieferten Schrauben (3 x 8
mm) (C) in ihrer Position sichern.
In entgegengesetzter Reihenfolge zerlegen.
Montage des Fahrwerks
Hauptgetriebe
1. Die Hauptfahrwerksdrähte in die Fahrwerkshalterungen an der Unterseite
der Tragflächen einführen.
2. Das Hauptgetriebe mit den Halterungen und den 4 mitgelieferten
2 x 16 mm-Schrauben entsprechend der Abbildung sichern.
Bugfahrwerk
1. Das Bugfahrwerk in die Steuergruppe einsetzen.
2. Die Bohrung für den Draht des Bugfahrwerks in der Steuergruppe so
anbringen, dass das Bugfahrwerk beim Zusammendrücken der Feder in
Position gleitet.
3. Die Gewindebohrung im Messingeinsatz des Bugfahrwerksdrahtes mit der
Schraubenbohrung im freiliegenden Kunststoffbügel an der Unterseite der
Steuergruppe ausrichten. Die 1,5 x 4 mm-Schraube einsetzen, um das
Bugfahrwerk zu sichern.
4. Das Schraubenloch in der Scherenbaugruppe mit dem Loch in der
freiliegenden Halterung an der Unterseite der Steuergruppe ausrichten. Die
1,5 x 8 mm-Schraube einsetzen, um die Scherenbaugruppe zu sichern.
20
3 x 8mm
Kreuzschlitzma-
schinenschraube
1.5 x 4mm
Kreuzschlitzma-
schinenschraube
2 x 16mm
Kreuzschlitzma-
schinenschraube
1.5 x 8mm
Kreuzschlitzma-
schinenschraube
Piper Cherokee 1.3m
