5.

ANSCHLUSS DER SERVOS

Die Anschlussreihenfolge der Servos
am Empfänger ist vorgegeben, da viele
Mischfunktionen vorprogrammiert sind.
Um die Programmiermöglichkeiten des
Senders voll auszuschöpfen, muss die
Reihenfolge der Servos an den Empfän-
gerausgängen immer eingehalten wer-
den.
Sie ist bei den Funktionskanälen 5 - 9
vom je weiligen Mischprogramm abhän-
gig.
Die Anschlüsse und die Funk tionen sind
der folgenden Abbildung und Tabelle zu
entnehmen.

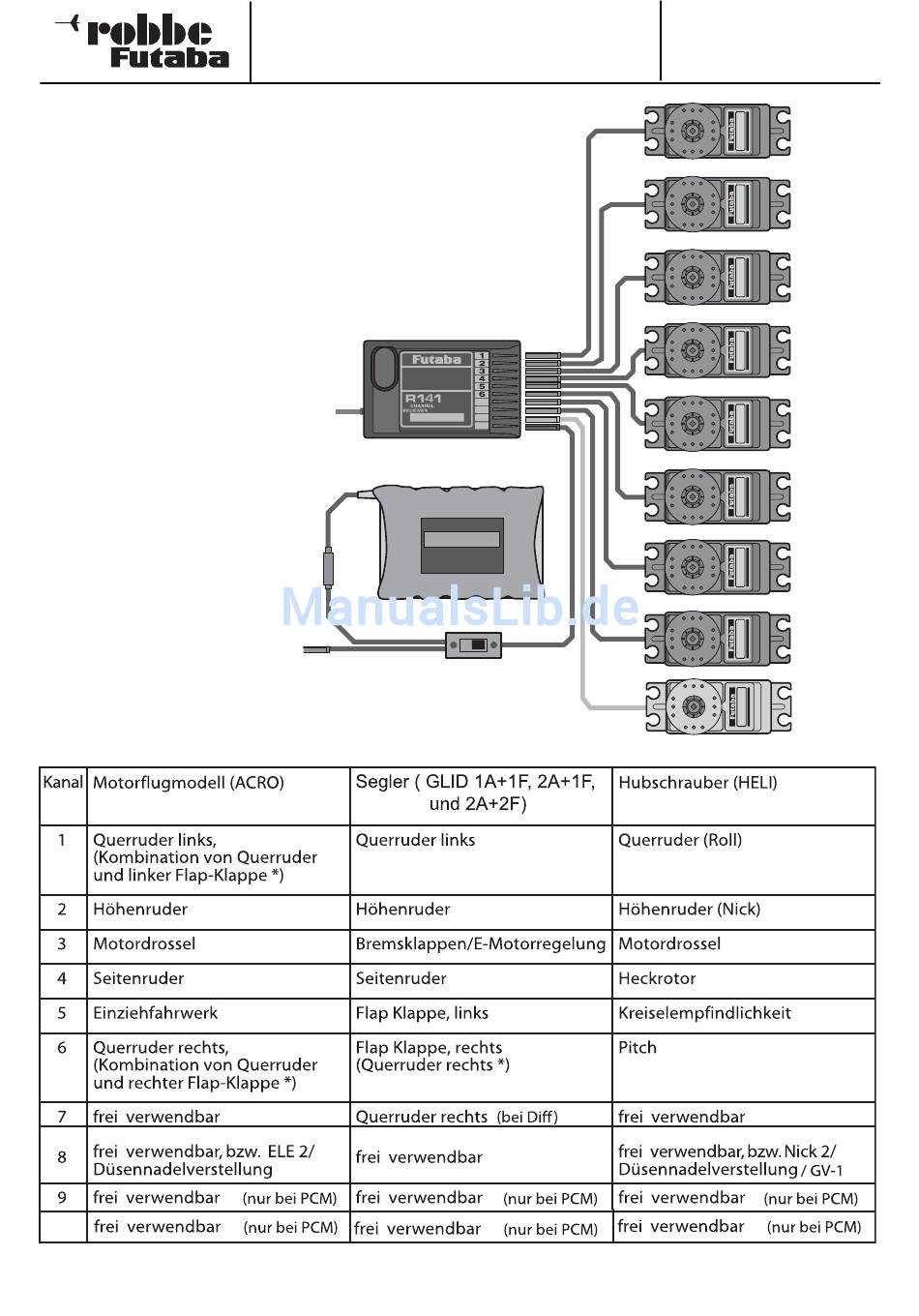

Das nebenstehende Diagramm zeigt
die Anschlussbelegung für ein 'ACRO'-
Modell. Bitte beachten Sie in diesem
Zusammenhang auch Kapitel 4.6 Steu-
erknüppelmodus auf Seite 8.
Die unten abgebildete Tabelle stellt die
Kanalbelegung für alle Modelltypen dar.
Bei einigen Kanälen ist die Funktion der
angeschlossenen Servos von der jewei-
ligen Programmierung abhängig.
In der oberen Zeile ist jeweils die Funk-
tion ohne aktivierte Mischer darge stellt.
Mit dem *) ist die Funktion im Flaperon-
Modus bezeichnet.
10
T-10 CP
Das 10. Servo wird über ein V-Kabel
No. F 1423 parallel mit der Stromver-
sorgung an die Buchse 10/B ange-
schlossen. Die Servos 9+10 sind nur
im PCM Modus verwendbar.
0 DP
7
10
8
9
10/B
Empfänger
Ladebuchse
Ein-Aus Schalter
11
Einführung
Kanal 1
Querruder
links
Kanal 2
Höhenruder
Kanal 3
Drossel
Kanal 4
Seitenruder
Kanal 5
Einziehfahr-
werk
Kanal 6
Querruder
rechts
Kanal 7
frei be-
legbar
Kanal 8
frei be-
legbar
Kanal 9
frei be-
legbar
(nur im PCM)
