ne eingesteckt werden. Das Dual Rate-Modul ist in der Abbil-
dung 19 dargestellt.
Zum Einbau des Dual Rate-Moduls zuerst die Blindabdeckung
des entsprechenden Optionsplatzes entfernen. Das Modul von
hinten in den gewünschten Platz einsetzen und mittels der bei-
gefügten Schrauben befestigen. Aus der Blindabdeckung die
entsprechenden Fächer ausbrechen und die Abdeckscheibe
wieder befestigen.
5. Senderpult
Mit dem als Zubehör erhältlichen Senderpult wird der F-14
Sender zum Pultsender und kann bequem und ermüdungsfrei
um den Hals getragen werden. In Verbindung mit den langen
Knüppelgriffen (siehe Abbildung 6) wird so ein besonders ge-
fühlvolles Steuern ermöglicht.
SPEZIELLES ZUBEHÖR
1. Mini-Option
Mit diesem Modul können zwei Steuerfunktionen elektronisch
gemischt werden. Es gibt grundsätzlich zwei Möglichkeiten
beim Mischen von Steuerkanälen. Wenn bei der Betätigung
von einer Funktion ein anderer Kanal beeinflußt wird, spricht
man von einem 'Mitnahme-Mischer'. Werden immer zwei
Funktionen gegenseitig oder gleichberechtigt gemischt, ist ein
sog. 'Kreuz-Mischer' aktiviert.
Als 'Mitnahme-Mischer' kann die Mini-Option z.B. als Kombi-
Switch (Kopplung von Quer- und Seitenruder) verwendet
werden. Eine weitere Anwendungsmöglichkeit für diesen Mi-
schertyp besteht im Störklappen > Höhenruder Mischer. Als
Kreuzmischer eignet sich die Mini-Option z.B. für die Ansteue-
rung eines V-Leitwerks, die Ruderklappen eines Deltamodells
und für die Flaperon-Funktion. Dies ist eine Kombinationsan-
wendung, bei der die Ruderklappen als Querruder gegensinnig
und als Wölb- oder Landeklappen gleichsinnig ausschlagen.
Die Mini-Option kann auch wie ein V-Kabel verwendet wer-
den, d.h., es ist möglich, eine Steuerfunktion auf zwei Empfän-
gerausgänge zu legen. Damit können dann z.B. zwei im Flügel
eingebaute Querruderservos direkt angesteuert werden.
Der Mischgrad kann über die Einstellregler vorgegeben wer-
den. Über einen zusätzlichen Mix-Schalter kann der Mischer
während des Betriebes ein-bzw. ausgeschaltet werden. Mit
dem eingebauten Schalter auf der Platine kann die Mini-Option
ganz abgeschaltet werden. Das Modul 'Mini-Option' ist in der
Abbildung 20 dargestellt.
Der Einbau erfolgt in gleicher Weise wie beim Dual Rate-Mo-
dul. Das gilt praktisch auch für den Anschluß. Die Mini-Option
wird zwischen die Knüppelkabel und die Stiftleistenauf der
Hauptplatine geschaltet. Dazu müssen die Stecker der zu mi-
schenden Funktionen von den Stiftleisten auf der Hauptplatine
gezogen und auf die 3-poligen Stiftleisten der Zusatzplatine
gesteckt werden.
Bedienungsanleitung

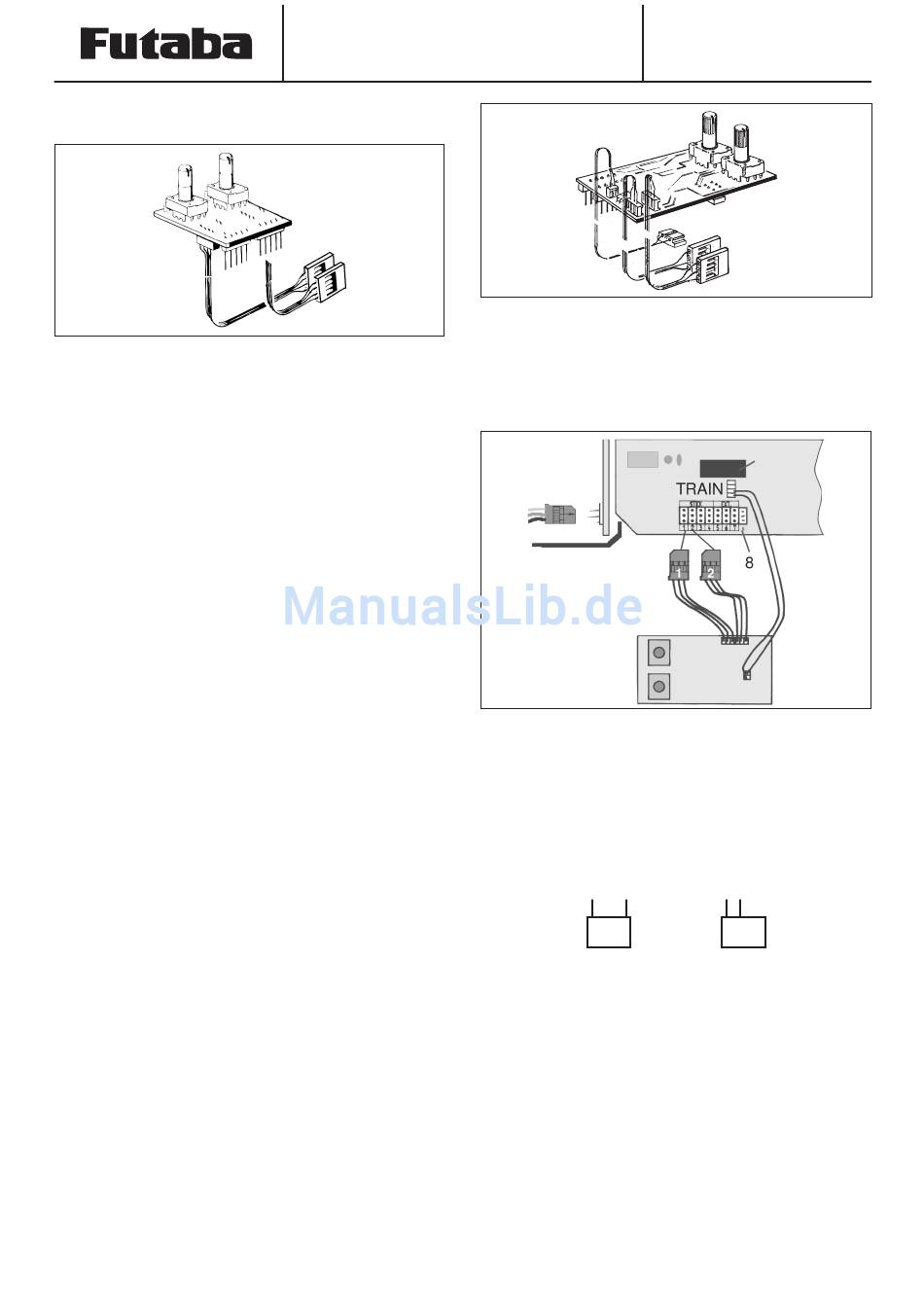

Bild 19
F-14
Die Anschlüsse der Mini-Option werden auf die entspre-
chenden Stiftleisten auf der Hauptplatine gesteckt. Eine even-
tuell notwendige Servo-Umpolung (Reverse) darf nur an den
Steuerknüppelsteckern auf der Mini-Option erfolgen. Die Ab-
bildung 21 zeigt die Verbindung der Mini-Option mit der Haupt-
platine.
Hinweis:
Die Mini-Option kann nur alternativ zum Trainermodul
eingesetzt werden, da beide an die gleiche Stiftleiste „TRAIN"
angeschlossen werden. Soll beides gleichzeitig benutzt wer-
den, bitte den Futaba-Service kontaktieren. Die Mini-Option ist
so ausgelegt, daß sie an die 'alte' F-14-Version angeschlos-
sen werden kann. Zum Anschluß an die neue F-14 muß die
Pinbelegung des Anschlußsteckers geändert werden. Das rote
Kabel muß von Steckplatz 4 auf Steckplatz 2 gesteckt werden.
schwarz
„alt"
Dazu die Kunststofflasche des Steckers „4" anheben, den
Kontaktschuh herausziehen und auf den neuen Platz „2" ein-
stecken. Anschließend den Stecker mit der Stiftleiste „TRAIN"
verbinden.
Wenn die Mini-Option als 'Mitnahme-Mischer' arbeitet und
schaltbar sein soll, zusätzlich das Kabel vom Extern-Schalter
in die Buchse neben dem Hauptschalter stecken. Die schalt-
bare Mitnahme funktioniert nur, wenn die Mini-Option durch
den integrierten Hauptschalter deaktiviert wurde.
Die Verwendung der Mini-Option soll am Beispiel eines V-
Leitwerk-Mischers zusätzlich erläutert werden. Die Anschluß-
stecker der Kabel von den Steuerfunktionen Seiten- und Hö-
henruder auf die entsprechenden Stiftleisten der Mini-Option
stecken. Die Anschlußstecker der Mini-Option auf die Stiftlei-
sten der Senderplatine stecken.
9
Bild 20
Bild 21
rot schwarz rot
„neu"
