Anschließen
5.3 Spannungsversorgung
5.3
Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 2-poligen steckbaren
Klemmenblock. Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um
einen erdfreien Aufbau zu ermöglichen. Die Spannungsversorgung ist potentialgebunden.
Hinweis
Das Gerät kann mit dem Klemmenblock von der Spannungsversorgung getrennt werden.

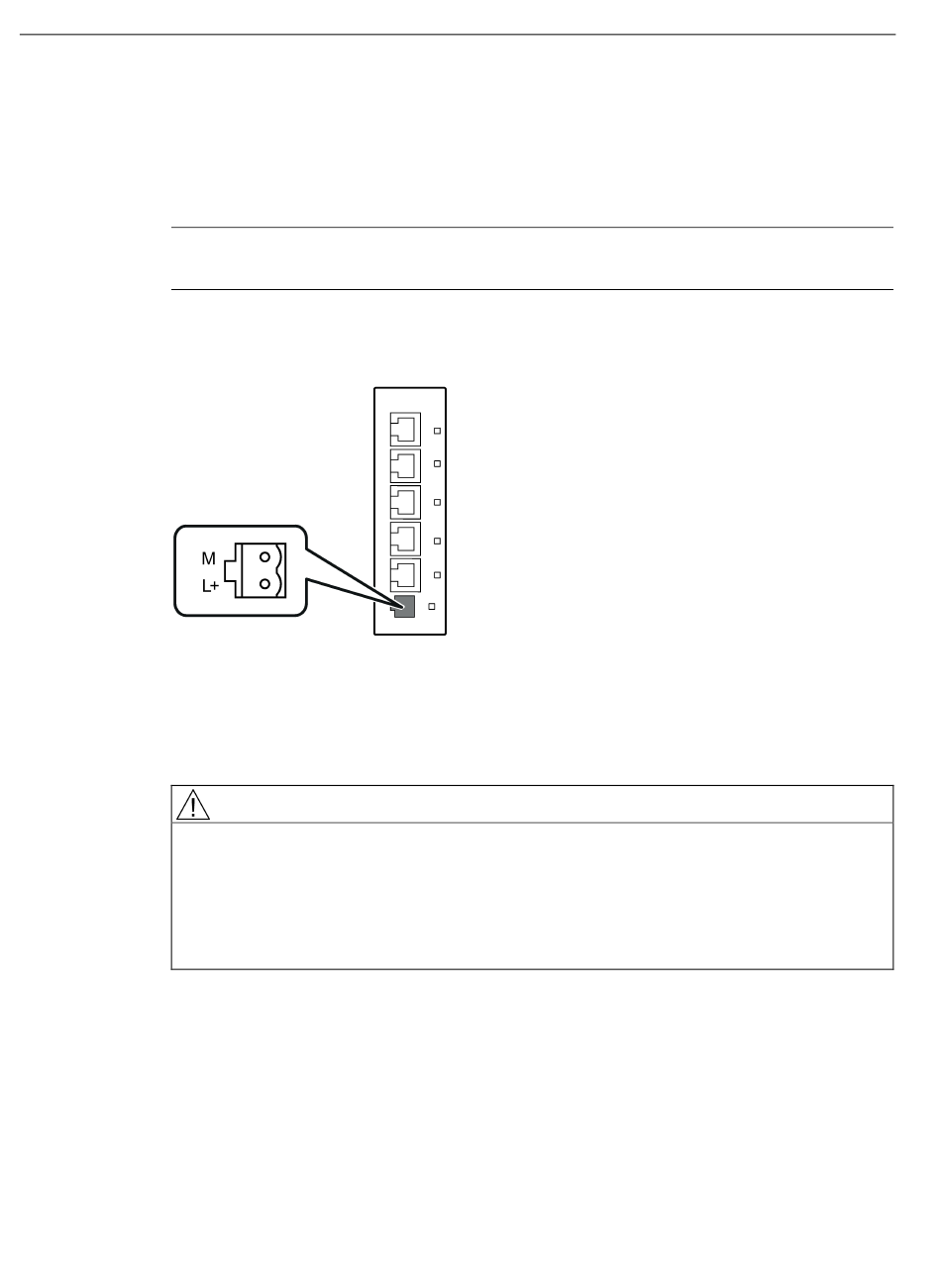

Die folgende Abbildung zeigt die Position der Spannungsversorgung am SCALANCE X-000
und die Belegung des Klemmenblocks.
Kontakt
M
L+
Unzulässige Spannungsversorgung
Das Netzteil für die Versorgung des Geräts muss NEC Class 2 entsprechen
(Spannungsbereich 18-32 V, Strombedarf 350 mA).
Betreiben Sie das Gerät nicht an Wechselspannung.
Betreiben Sie das Gerät nicht an Gleichspannungen größer DC 32 V.
26
Belegung
Masse
L+ DC 24 V
WARNUNG
Betriebsanleitung, 09/2016, C79000-G8900-C344-02
SCALANCE X-000
