Allgemeine Beschreibung
Die Schalttafel befindet sich an der Frontseite der Einheit am Ende des Verdichters. Es gibt drei Türen. Die Schalttafel befi ndet sich hinter der linken
Tür. Der Hauptverteilerkasten befindet sich hinter der mittleren und der rechten Tür.
4.1 Allgemeine Beschreibung
Das Microtech Steuersystem besteht aus einem Controller mit Mikroprozessor und einer Reihe von Erweiterungsmodulen, die je nach Größe der
Einheit und deren Ausgestaltung variieren. Das Steuerungssystem überwacht und steuert die Funktionen, die zu einem kontrollierten und effizienten
Betrieb des Kühlaggregats erforderlich sind.
Der Bediener kann alle wichtigen Betriebsdaten über das Display einsehen, das sich am Haupt-Controller befindet. Zusätzlich zu den normalen
Vorgängen zur Steuerung des Betriebs vollzieht das Microtech Steuerungssystem auch korrigierende Maßnahmen, wenn die Betriebsbedingungen
des Chillers außerhalb der normalen Grenzen liegen. Bei einem Fehler schaltet der Controller einen Verdichter oder die gesamte Einheit ab und gibt
einen Alarm aus.
Das System ist passwortgeschützt, so dass nur befugtes Personal Zugriff hat. Einige Grundinformationen sind ohne Passwort einsehbar, und
Alarmmeldungen können ohne Passwort zurückgesetzt werden. Einstellungen können nicht geändert werden.
4.2 Layout der Steuertafel
ANMERKUNGEN:
Wenn das Not-Aus-Relais aktiviert wird, schaltet es Kreis Nr. 1, 2 und 3 stromlos und bewirkt die sofortige Abschaltung von Verdichter und Gebläse.
Der rote Not-Aus-Taster befindet sich an der unteren Frontseite der Steuertafeltür.
Der Steuerstrom-Transformator ist in der Kraftstromtafel neben der Steuertafel angeordnet.
Zusätzliche Erweiterungsmodule (auch als Erweiterung bezeichnet) sind an anderen Stellen des Kühlaggregats angeordnet.
4.3 Struktur der Hardware
Das Microtech Steuerungssystem für luftgekühlte Schraubenkühlaggregate besteht aus einem Hauptcontroller und einer Reihe von E/A-
Erweiterungsmodulen, die je nach Größe des Kühlaggregats und dessen Konfiguration variieren können.
Auf Anfrage können bis zu zwei optionale BAS-Kommunikationsmodule enthalten sein.
Es kann auch ein optionales Remote Operator Interface (entfernte Benutzerschnittstelle) enthalten sein, das mit bis zu neun E inheiten
verbunden sein kann.
Die Advanced Microtech Controller, die bei luftgekühlten Schraubenkühlaggregaten verwendet werden, sind nicht auswechselbar gegen die
früheren MicroTech II Controller.
D–EOMAC00A04-14_01DE - 8/63

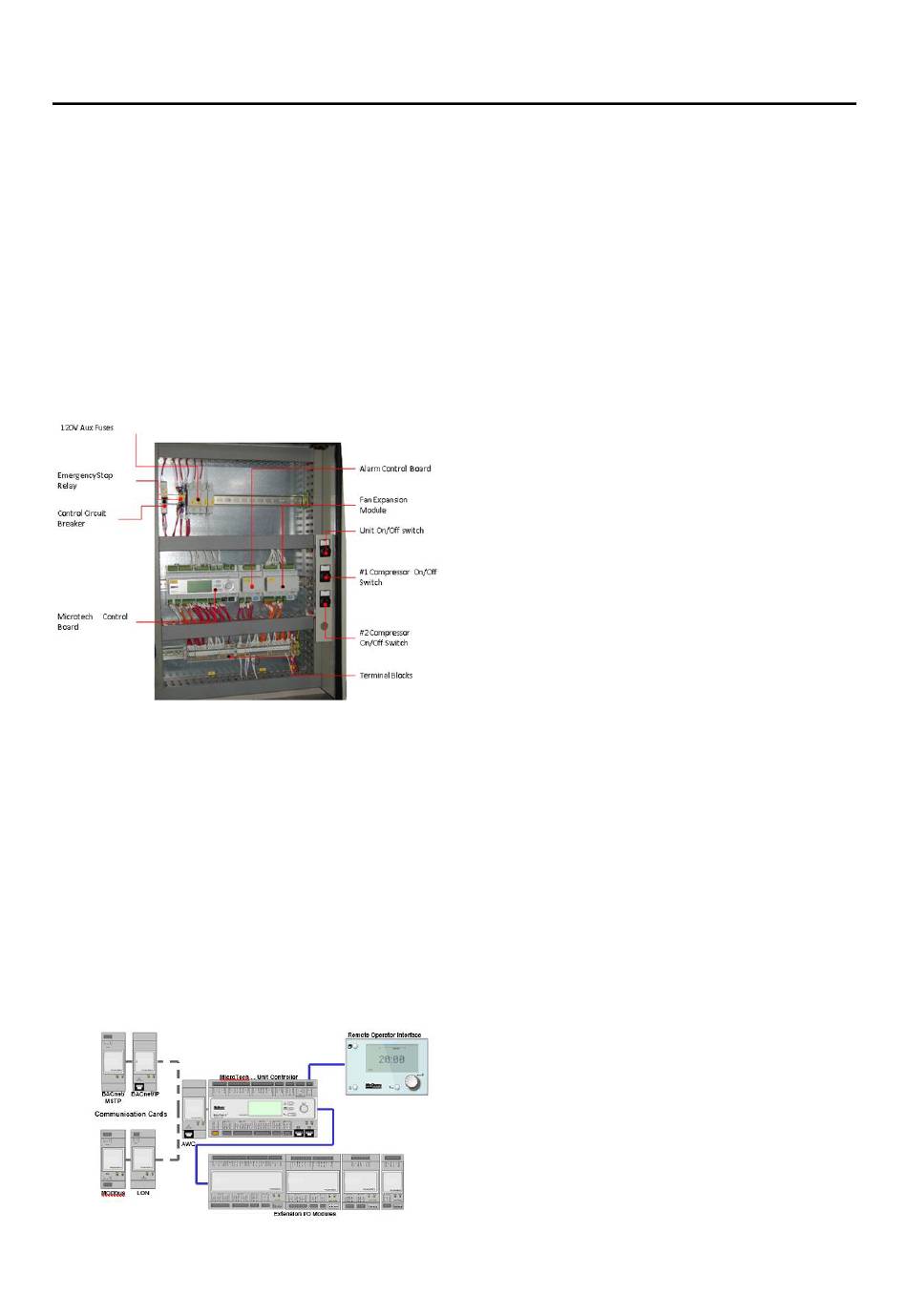

Abbildung 1, Bauteile der Steuertafel
Abb. 6. Hardware-Struktur
