7.10.2.2

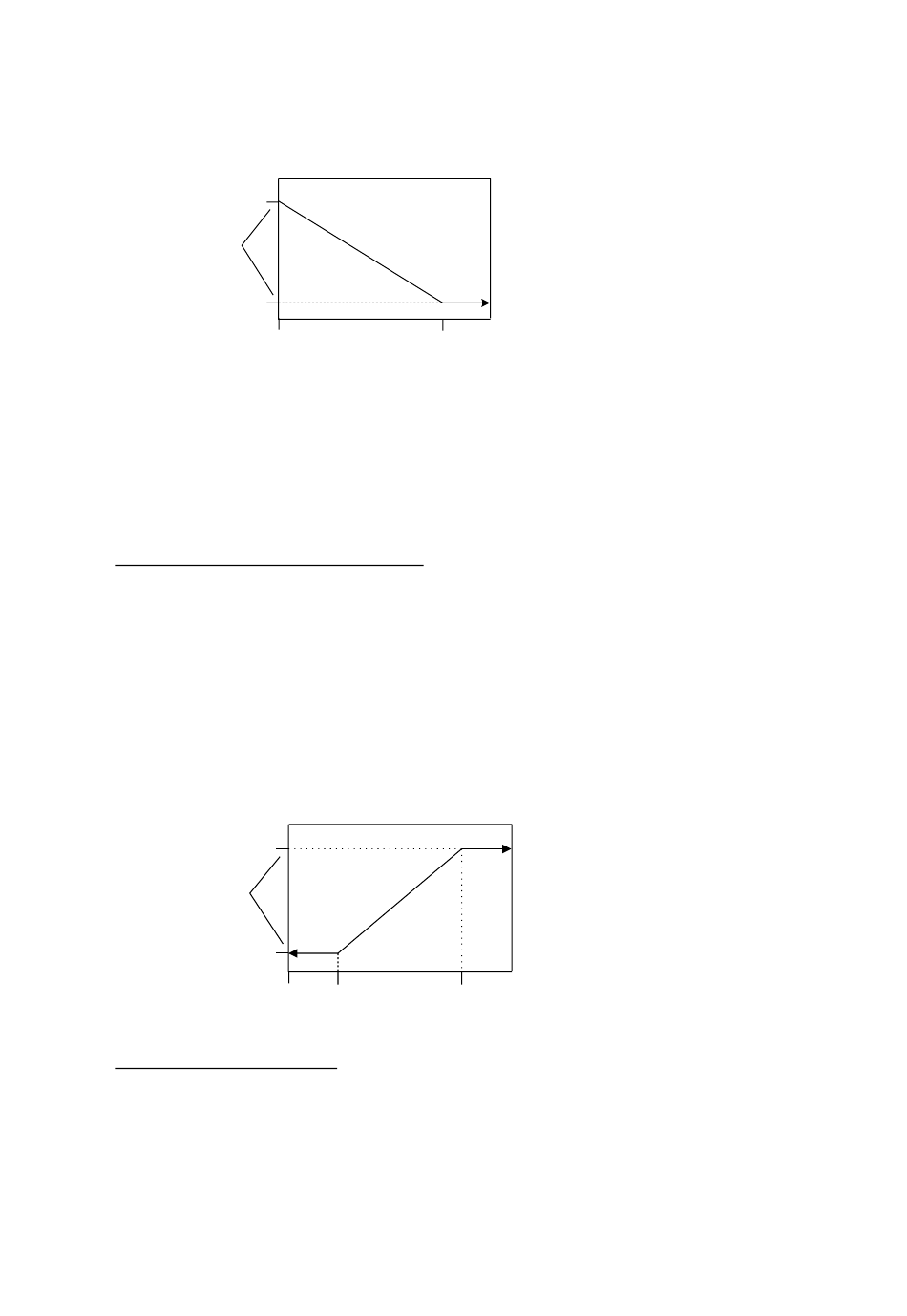

Art der Nachstellung - Zurück (Return)
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird durch die Temperatur des zurückfließenden Wassers
angepasst.
LWT set Point+Max Reset
(54)
Active
Max Reset
LWT
(10)
o
(
F)
LWT Set Point
(44)
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird angepasst durch die Temperatur des zurückfließenden
Wassers.
1.
Sollwert 'Kühlen LWT' (Cool LWT)
2.
Sollwert für 'Maximale Nachstellung' (Max Reset)
3.
Sollwert 'Nachstellung Delta T starten' (Start Reset Delta T)Start Delta T
4.
Delta T Verdampfer'
Der Nachstellwert variiert von 0 bis Sollwert für 'Maximale Nachstellung' (Max Reset), so wie Verdampfer EWT – LWT ('Delta T beim
Verdampfer' (Evap Delta T)) variiert wird von Sollwert 'Nachstellung Delta T starten' (Start Reset Delta T) zu 0.
7.10.3
Nachstellung durch externes Signal der Stärke 4 - 20 mA
Der Wert der Variablen 'Aktive Wasseraustrittstemperatur' (Active Leaving Water Temp) wird angepasst durch eingehende analoge Signale in
der Stärke von 4 bis 20 mA.
Verwendete Parameter:
1.
Sollwert 'Kühlen LWT' (Cool LWT)
2.
Sollwert für 'Maximale Nachstellung' (Max Reset)
3.
Signal LWT-Nachstellung (LWT Reset)
Der Nachstellwert ist gleich 0, wenn das Nachstellsignal eine Stärke von 4 mA oder schwächer ist. Der Nachstellwert ist gleich dem Sollwert
'Max. Nachstellung Delta T' (Max Reset Delta T), wenn das Nachstellsignal eine Stärke von 20 mA hat oder stärker ist. Zwischen diesen beiden
Extremen verändert sich der Nachstellwert linear in Abhängigkeit von der Stärke des Nachstellsignals, wenn dessen Stärke zwis chen 4 mA
und 20 mA liegt. Es folgt das Beispiel einer Nachstellung im Bereich 4 - 20 im Betriebsmodus Kühlen.
Active
Max Reset
LWT
(10)
o
(
F)
Cool LWT Set
Point (44)
7.10.4
Nachstellung Außenlufttemperatur (OAT)
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird anhand der Außenlufttemperatur nachgestellt.
Verwendete Parameter:
1.
Sollwert 'Kühlen LWT' (Cool LWT)
2.
Sollwert für 'Maximale Nachstellung' (Max Reset)
3.
OAT
Die Nachstellung ist 0, wenn die Außentemperatur höher ist als der Sollwert für Start Reset OAT. Vom Sollwert für Start Reset OAT abwärts
bis Max Reset OAT variiert die Nachstellung linear von keiner Nachstellung bis zur max. Nachstellung am Sollwert für Max Reset OAT. Bei
Raumtemperaturen unter dem Sollwert für Max Reset OAT ist die Nachstellung gleich dem Sollwert für Max Reset.
Return Reset
0
Start Reset Delta T
Evap Delta T (
4-20 mA Reset - Cool Mode
(54)
0
4
Reset Signal (mA)
o
F)
20
D–EOMAC00A04-14_01DE - 25/63
