7.12.2

Stromaufnahmebegrenzung

Die von der Einheit maximal zu erbringende Leistung kann durch ein Signal in der Stärke von 4 bis 20 mA begrenzt werden. Dieses Signal
wird an den Controller der Einheit über dessen Analog-Eingang für Bedarfs-Begrenzung gegeben. Damit diese Funktion freigeschaltet ist,
muss der Sollwert 'Bedarfs-Begrenzung' (Demand Limit) auf EIN geschaltet sein.
Da die Signalstärke im Bereich von 4 mA bis zu 20 mA variieren kann, wird die Maximalleistung in Schritten von 1% von 100% auf 0% gesenkt
Die Leistung der Einheit wird gemäß dieser Begrenzung angepasst. Dabei gilt aber, dass der letzte noch laufende Verdichter nicht
ausgeschaltet werden kann, soll die Begrenzung auf ein Leistungsniveau unterhalb der Minimum-Leistung der Einheit stattfinden.
7.12.3

Bedarfs-Begrenzung per Netzwerk (Network Demand Limit)

Die Höchstleistung der Einheit kann durch ein über das Netzwerk gegebenes Signal begrenzt werden. Damit diese Funktion freigeschaltet ist,
muss die Steuerungsquelle der Einheit auf 'Netzwerk' gestellt sein. Das Signal wird vom Controller der Einheit über dessen BAS-Schnittstelle
empfangen (BAS - Building Automation System (Gebäudeautomationssystem)).
Da die Signalstärke im Bereich von 0% bis 100% variieren kann, wird die Maximalleistung von 0% auf 100% erhöht. Die Leistung der Einheit
wird gemäß dieser Begrenzung angepasst. Dabei gilt aber, dass der letzte noch laufende Verdichter nicht ausgeschaltet werden kann, soll die
Begrenzung auf ein Leistungsniveau unterhalb der Minimum-Leistung der Einheit stattfinden.
7.12.4

Stromgrenze

Damit die Stromstärkenbegrenzung freigeschaltet ist, muss der Schalter für 'Stromstärken-Begrenzung einschalten' (Current limit enable)
geschlossen sein.
Die von der Einheit aufzunehmende Stromstärke wird berechnet auf Grundlage eines Eingangssignals in der Stärke von 4 - 20 mA, das von
einem externen Gerät ausgegeben wird. Bei einem empfangenen Signal in der Stärke von 4 mA ist die aufzunehmende Stromstärke gleich 0.
Bei einem 20 mA starkem Signal wird die aufzunehmende Stromstärke durch den Sollwert bestimmt. Da die Signalstärke im Bereich von 4 mA
bis 20 mA variieren kann, ändert sich der Wert für die aufzunehmende Stromstärke entsprechend, und zwar linear von 0 Ampère bis zum
Ampère-Wert, der durch den Sollwert festgelegt ist.
Bei der Stromstärkenbegrenzung wird ein Totband verwendet, das um den aktuellen Grenzwert zentriert ist. Dadurch wird bewirkt, dass eine
Leistungssteigerung der Einheit nicht zugelassen wird, wenn sich der Wert der aufgenommenen Stromstärke innerhalb dieses Totb ands
befindet. Wenn die von der Einheit aufgenommene Stromstärke über dem Totband liegt, wird die Leistung begrenzt, bis ein Wert erreicht ist,
der innerhalb des Totbands liegt. Der Wert des Stromstärkenbegrenzungs-Totbands beträgt 10% der Stromstärkenbegrenzung.
7.12.5

Maximale LWT Pulldown-Rate

Die maximale Rate, um die die Temperatur des abfließenden Wassers fallen kann, wird begrenzt durch den Sollwert 'Maximale LWT Pulldown-
Rate', aber nur wenn der LWT-Wert weniger als 60 °F (15,5 °C) beträgt.
Ist die Pulldown-Rate zu schnell, wird die Leistung der Einheit reduziert, bis die Rate unter dem Sollwert für 'Maximale LWT Pulldown-Rate'
ist.
7.12.6

Leistungsbegrenzung bei hoher Wassertemperatur

Wenn der LWT-Wert beim Verdampfer über 18 °C steigt, wird die Verdichterbelastung auf maximal 75% begrenzt. Verdichter werden auf 75%
oder weniger entladen, wenn sie mit einer Ladung von über 75% laufen und wenn der LWT-Wert über dem Grenzwert liegt. Diese Funktion
soll den Betrieb des Kreislaufs innerhalb der Leistungsgrenzen der Verflüssigerschlange halten.
Ein Totband unter dem begrenzenden Sollwert dient dazu, die Stabilität der Funktion zu verbessern. Befindet sich der Wert der aktuell en
Kapazitätsauslastung innerhalb des Totbands, wird das Laden der Einheit unterbunden.

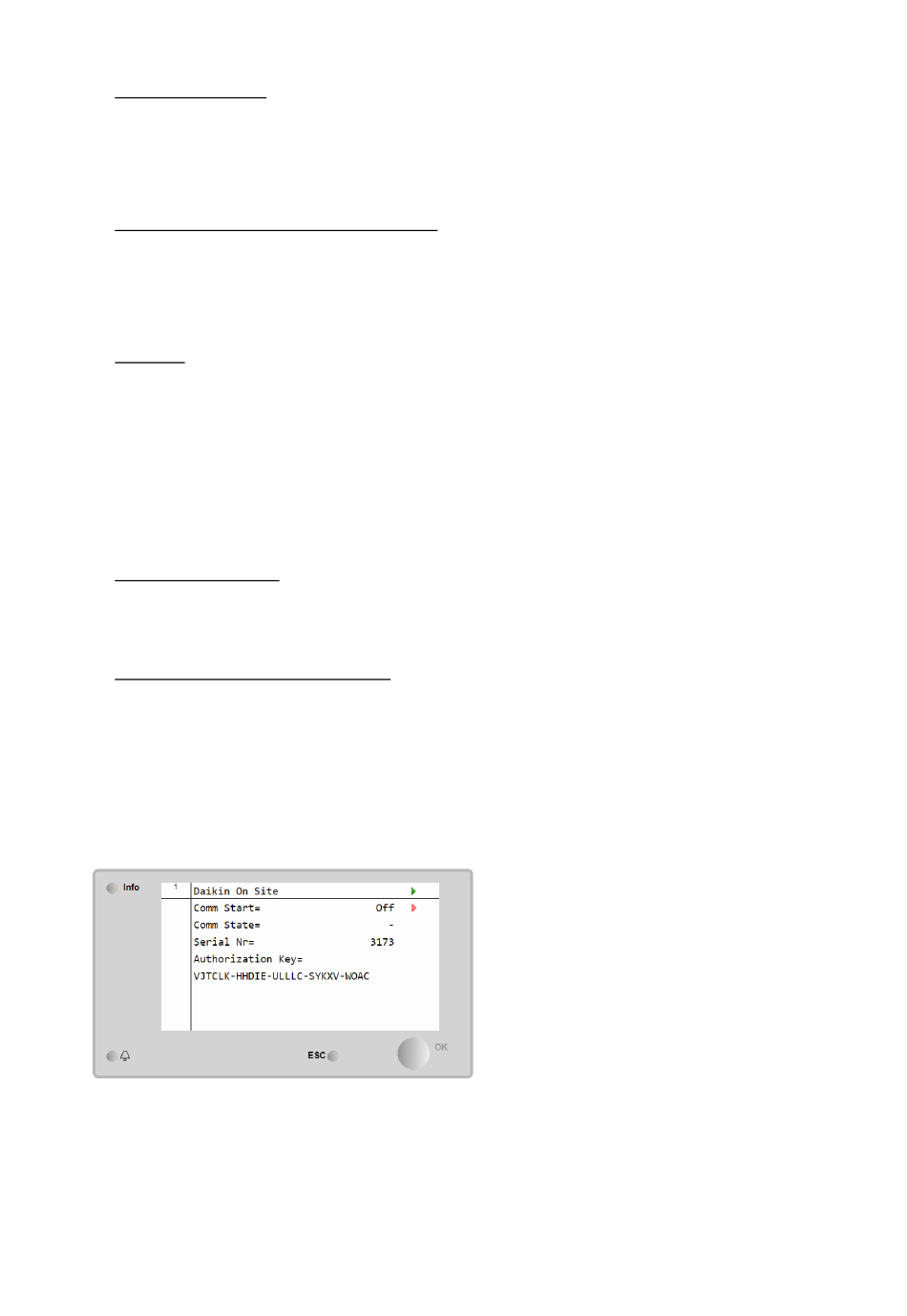

7.13 Daikin on Site

Die Website Daikin On Site (DoS) kann über das Hauptmenü (Main Menu) → Einheit anzeigen/einstellen (View/Set Unit) → Daikin On Site
aufgerufen werden.
Um das DoS-Dienstprogramm zu verwenden, muss der Kunde Daikin die Seriennummer mitteilen und den DoS-Service abonnieren. Von
dieser Seite aus ist es möglich:
• Die DoS-Verbindung zu starten/stoppen
• Den Verbindungsstatus mit dem DoS-Service zu überprüfen
und zwar den in der folgenden Tabelle angegebenen Parametern entsprechend.
